KOVOSVIT MAS: вертикально-фрезерные ОЦ

Vertical-Milling Machining Centers KOVOSVIT MAS

Machining centers by the Check company KOVOSVIT MAS are highly efficient and reliable machines, capable of solving a wide range of technological problems, acknowledged by many specialists throughout the world. They feature a rigid bedplate of cast iron of the company’s own production; may be 3-, 4- or 5-axial; have linear roll guides and ensure high-speed machining along complex 3D curves. The machining centers are produced in two modifications: compact machines for processing parts weighing up to 700 kg, and large rigid ones for parts up to 1,200 kg.

Обрабатывающие центры чешской фирмы KOVOSVIT MAS — это высокопроизводи­тельное и надежное оборудование, позволяющее решать разнообразный спектр технологических задач, признанное широким кругом специалистов во многих уголках мира.

Основой всех представленных моделей станков является жесткая станина из чугунного литья собственного производства KOVOSVIT MAS. На всех моделях станков установлены линейные направляющие качения, позволяющие достигать высоких ускорений и скоростей перемещения исполнительных органов станка, выполнена подготовка для установки 4-й поворотной оси (поворотный стол). Есть возможность установки двухповоротного стола 4-й и 5-й оси (только ЧПУ HEIDENHAIN iTNC530). Станки подготовлены для высокоскоростной обработки (HSM). В зависимости от веса установленной детали оператор использует алгоритмы, управляющие исполнительными органами станка и движением инструмента с учетом инерционных моментов. Также для высокоскоростной обработки реализована возможность обработки по полиномам третьей степени (spline — интерполяция) — подготовка данных выполняется в САПР.

Представленные станки условно можно разбить на две группы:

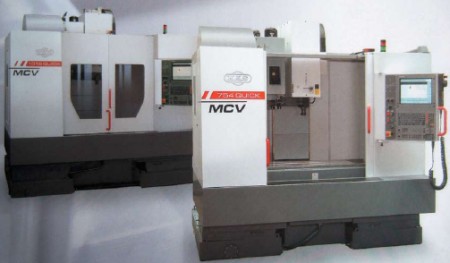

  1. Модели 754 QUICK / MCV 1016 QUICK — компактные станки для обработки корпусных деталей, штампов и пресс- форм весом до 700 кг;
  2. Модели MCV 750 (SPEED, SPRINT, RAPID) / MCV 1000 / MCV 1270 (POWER, SPEED, SPRINT, RAPID) — мощные и жесткие станки для обработки корпусных деталей, штампов и пресс-форм весом до 1200 кг.

1. Технические данные станков MCV 754 QUICK / MCV 1016 QUKIC

Зажимная поверхность стола — 1000 X 500 / 1300 X 600;
Максимальная нагрузка на стол — 400 / 700 кг;
Рабочий диапазон оси Х — 754 / 1016;
Рабочий диапазон оси Y — 500 / 610;
Рабочий диапазон оси Z — 550 / 710;
Инструментальный конус — ISO 40;
Максимальные обороты шпинделя — 10000 мин-1
Мощность двигателя шпинделя — 13 / 25 кВт;
Номинальный крутящий момент — 83 / 239 Нм;
Масса станка — 4000 / 5500 кг.

Станки могут оснащаться системами ЧПУ: FANUC 32i — с непрямым определением положения; HEIDENHAIN iTNC530 или SINUMERIK 810D — с прямым определением положения (оптические линейки).

Станки оснащаются оптическими линейками и ЧПУ HEIDENHAIN iTNC530.

2. Технические данные станков MCV 750 (SPEED, SPRINT, RAPID)/MCV 1000/MCV 1270 (POWER, SPEED, SPRINT, RAPID)

Зажимная поверхность стола — 1000 X 640 / 1300 X 670 / 1500 X 670;
Максимальная нагрузка на стол — 650 / 1200 / 1200 кг;
Рабочий диапазон оси Х — 750 / 1016 / 1270;
Рабочий диапазон оси Y — 500 / 610 / 610;
Рабочий диапазон оси Z — 500 / 720 / 720;
Масса станка — 5100 / 10500 / 11000 кг.



В зависимости от установленного шпинделя станки имеют варианты исполнений — POWER, SPEED, SPRINT, RAPID.
