Adjustable Geometry Machines from EMAG
The concept of single platform 250 by German company EMAG has the priorities of design modularity and forethought built-in. Involving minimal costs this allows getting a custom-designed machine for a specified part production technique or modifying its configuration if modification of the production technique is required. The EMAG product line includes three models, i.e. VL5i, VSC 250 and VLC 250. Subject to the requirements of a specific production the minimum required of standard modules is used to solve the vital tasks.

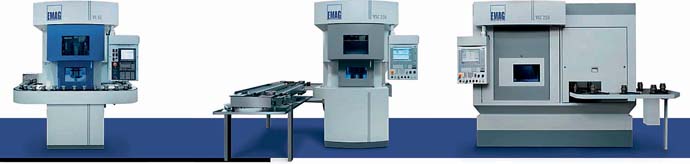

Станки с изменяемой конфигурацией EMAG платформа 250

Гибкое производство — это возможность оперативно ответить на быстро меняющиеся приоритеты. Модульность, продуманность конструкции, заложенные компанией EMAG в концепцию единой платформы 250, позволяют при минимальных затратах времени получить станок под заданную технологию изготовления детали или безболезненно модифицировать его конфигурацию при ее изменении.

Три различные модели — VL5i, VSC 250 и VLC 250 в производственной линейке EMAG (Германия) выполнены на единой платформе 250. Эти модели позволяют в зависимости от требований конкретного производства использовать необходимый минимум стандартных модулей для решения актуальных задач, сосредоточившись при этом на многофункциональной обработке или гибкости, но в любом случае главным критерием остается максимальная эффективность станков в соответствии с поставленными целями.

На рис. 1 показаны основные особенности станков, разработанных на платформе 250. Вертикальный токарный шпиндель при перемещении детали по осям Х и Z производит ее транспортировку и обработку. Замкнутая конструкция, образованная подвижным суппортом шпинделя и станиной, обеспечивают высокую жесткость станка. Станина и суппорт изготовлены из MINERALITА, который гасит колебания в восемь раз эффективнее чугуна. В результате уменьшается амлитуда вибраций в системе СПИД и существенно (до 30 %) возрастает стойкость инструмента. Револьвер настолько жестко сопрягаеся со станиной, что 8,5 кВт на приводе вращающегося инструмента не создает никаких проблем.

Рабочая зона VLC 250 позволяет установить до трех инструментальных обрабатывающих модулей, что обеспечивает высокую универсальность станка при многофункциональной обработке. В зависимости от технологических задач центр VLC 250 может быть оснащен модулями для токарной, фрезерной, сверлильной, шлифовальной обработки либо многофункциональными модулями с устройством смены инструмента. В варианте оснащения (рис. 2) используется мощный автономный фрезерный мотор-шпиндель с устройством смены инструмента на 48 позиций. При необходимости изменения конфигурации станка монтаж дополнительных модулей может производиться прямо у потребителя.

В станках EMAG серий VL, VSC, VLC возможна установка системы измерения размеров деталей (рис. 3.). Измерительный щуп устанавливается в месте, защищенном от попадания стружки и СОЖ между зонами обработки, загрузки и выгрузки. Показания датчиков станка фиксируют размеры по осям Х, Y, С. Оптические линейки по осям Х и Y обеспечивают погрешность измерения, сопоставимую с таковой у координатно-измерительной машины. В момент измерения деталь находится в том же зажимном приспособлении, что и при обработке.

Все станки платформы 250 оснащены круговыми или линейными транспортерами для автоматической загрузки заготовок и выгрузки обработанных деталей. Варианты такой автоматизации позволяют использовать как отдельно стоящий станок, так 2–3 станка в линию (VLC 250) при практически нулевом зазоре между боковыми стенками соседних станков.

У всех станков токарный шпиндель, расположенный вертикально, сам захватывает заготовку с транспортера при помощи автоматического патрона и возвращает обработанную деталь.

Схематично процесс обработки детали можно разбить на три этапа (рис. 4, 5, 6):

Если суммировать изложенное выше — широкий набор стандартизованных технологических модулей позволяет максимально адаптировать заказанное оборудования под задачи клиента:

  • VL5i — вариант исполнения, предназначенный для небольших предприятий, используется при преимущественно токарной обработке различных партий деталей;
  • VSC 250 — более универсальное исполнение, допускающее применение большего количества модулей чем на VL5i;
  • VLC 250 — универсальная производственная система с возможностью интеграции в одной единице оборудования различных технологий обработки деталей.
