Серия координатно-пробивных прессов от YANGLI

СТАТЬЯ ИЗ РУБРИКИ: «СТАНКИ И ОБОРУДОВАНИЕ »

Yangli

New Developments from Yangli: Patented Technologies for Coordinate Punching Presses
The technical features of the new coordinate punching presses from Yangli include a hydraulic drive system which is capable of automatically controlling the piston movement depending on the thickness of the metal sheet, and a lengthway cast frame designed to compensate the vibration in the stroke direction. Both features are patented.


С.В. Лебедь,
директор, Р. А. Касянчук, технический специалист,
ООО «ЗЕНИТЕК УКРАИНА»

Компания Yangli, имея колоссальный опыт в производстве листообрабатывающего оборудования, представляет на рынке две серии координатно-пробивных прессов с ЧПУ: MP и T-30. Их главным преимуществом являются высокое качество и лояльная цена. Основное назначение — вырубка, пробивка и формовка металлического листа.

Технологичность решений

Техническими особенностями координатно-пробивных прессов Yangli являются:

  • cовременная и надежная приводная гидравлическая система (патент ZL 2 63309.7), способная автоматически управлять ходом поршня в зависимости от толщины листового металла, специально рассчитана для перфорирования, штамповки, вырубки и т.  д. Пробивной пресс оборудован автоматической гидравлической системой защиты от перегрузок, которая гарантирует идеальное качество выходной продукции и сохранность инструмента даже после многих часов работы;
  • комбинированный рабочий стол с жесткими щетками и стальными шариками поглощает шум и вибрацию, а также защищает поверхность листа при работе. В координатно-пробивных прессах Yangli установлена продольная литая рама, спроектированная для компенсации вибраций в направлении удара (патент ZL 01 2 63310.0);

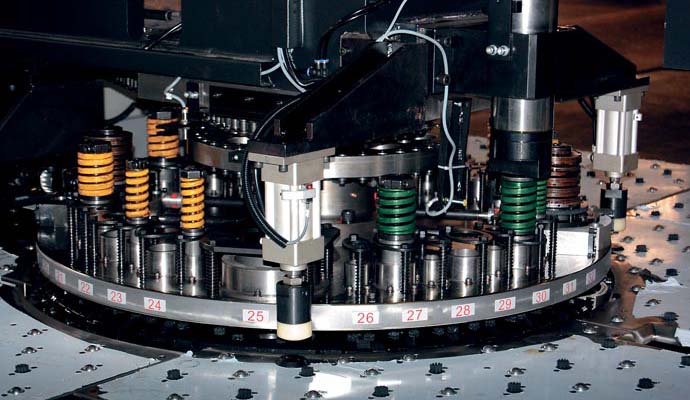

  • индексные станции состоят из системы червячных шестерен, которые позволяют установить инструмент диаметром до 114,3 мм. Двойная револьверная головка имеет удлиненный корпус, что повышает соосность пробивного и формующего инструментов, продлевая их срок службы и обеспечивая отличное качество деталей;
  • пневматические и гидравлические устройства (производство Германии), выполненные по евростандарту, гарантируют безотказную работу оборудования. Прецизионные шарико-винтовые пары c большим ходом и линейные направляющие обеспечивают повышенную точность перемещений — 0,1 мм;
  • зажимающие устройства с автоматической функцией защиты рабочих органов от повреждений позволяют в определенной зоне выполнять, например, только обрезку, без пробивки материала, предупреждая поломки и увеличивая тем самым срок службы стола. Возможна установка более жестких гидрозажимов для уменьшения вероятности коробления листового материала. Кроме того, данная опция позволяет фиксировать лист рядом с работающим пуансоном;
  • контроль процессов осуществляет современная 4-осевая система ЧПУ FANUC 0iP или SIEMENS SINUMERIC 840D (оси X, Y, T, C), обладающая функциями графического отображения, пошагового выполнения задания, программирования во время работы и современной системой диагностики. Управляющий стандарт — G код, интерфейс — RS232. Система ЧПУ способна отслеживать и предупреждать о перегрузках, выходах за пределы рабочей зоны, переполнениях емкостей и других ситуациях, возникающих в механической или электрической части пресса. Для управления револьверной головкой разработано специальное программное обеспечение — для смазывания всех трущихся деталей в процессе работы пресса разработана специальная централизованная система, что сокращает износ и продлевает срок службы станка в целом.

Пресса серии MP

Самый маленький пресс MP 7-30, рассчитанный на номинальное усилие удара 300 кН, имеет разомкнутый тип рамы и производит 270 ударов в минуту. Пресс MP 10-30 отличается сомкнутой литой рамой, быстродействием ударной головки — 450 или 900 ударов в минуту, возможностью установки до 40 инструментов. Следующие два представителя этой линейки, пресса MP10-40 и MP 10-50 с номинальными усилиями 400 и 500 кН, обладают быстродействием ударной головки 450 и 300 ударов в минуту соответственно. Максимальная толщина пробиваемого материала достигает 8 мм — для MP 10-50.

Пресса серии T-30

В этих прессах сочетаются все современные технологии листообработки ударно-пробивным методом. Здесь ударный механизм имеет меньший рычаг, чем в прессах серии MР, что продлевает его срок службы. Быстродействие ударной головки составляет 600 или 900 ударов в минуту при номинальном усилии удара — 300 кН. возможность установки до 4 инструментальных станций (A, B, C и D) для экономии при закупке инструмента. Скорость вращения револьверного барабана, 30 об/мин при скорости подачи листов — 106 м/мин, позволяют значительно сократить время производства деталей. Эти пресса предназначены для крупносерийного производства с высокими требованиями к качеству выпускаемой продукции.

Площадка под установку координатно-пробивного станка Yangli зачастую не требует капитального переоборудования производственных помещений.
