Высокопроизводительный ОЦ ST-40 Haas Automation

СТАТЬЯ ИЗ РУБРИКИ: «СТАНКИ И ОБОРУДОВАНИЕ»

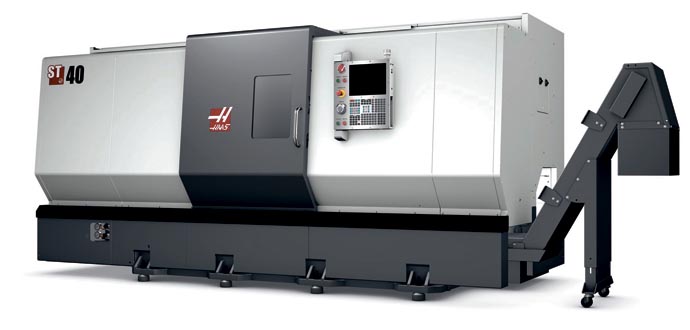

обрабатывающий центр Haas Automation ST-40

ST-40 Haas Automation High-Performance Turning Center
The company Haas Automation designed a series of new generation turning machines: ST-40 model (ST-40L is an extra-long modification). The large-size machining center has a rigid structure, is resistant to temperature falls during the working process and is ideally suitable for high-precision machining of any items. This equipment also features an increased machining zone and an enhanced system of chip and lubricant removal.


Новый обрабатывающий центр Haas ST-40 является последним — и самым большим — пополнением в серии станков фирмы Haas Automation нового поколения. В самой концепции разработки было заложено требование обеспечения очень жесткой, очень точной и обладающей высокой термической стабильностью конструкции.

Процесс отливки всех деталей станка был оптимизирован с применением анализа методом конечных элементов (FEA), что обеспечило максимальную жесткость конструкции, — вместе с тем удалось улучшить удаление стружки и подачу СОЖ, а также добиться упрощения обслуживания и сервиса. Шпиндельная головка компактна, имеет симметричную конструкцию, обладает высокой термической стабильностью и жесткостью, ее угол поворота составляет 45 градусов, что значительно увеличивает зону обработки инструментом и улучшает удаление стружки.

Максимальные размеры обрабатываемой детали на станке ST-40 647 мм x 1117 мм, при максимальном продольном перемещении суппорта 1016 мм и поперечном 635 мм. Диаметр отверстия шпинделя 117 мм, наибольший диаметр прутка 101 мм. Шпиндель с двумя прямыми приводами имеет мощность 30 кВт и скорость вращения 2400 об/мин, крутящий момент составляет 1898 Нм. При обработке крупных деталей мощность шпинделя может увеличиваться до 41 кВт, а крутящий момент составлять 2847 Нм. Оба шпинделя имеют электрические соединения по схеме «звезда — треугольник», что позволяет мгновенно переключать скорость в широком диапазоне и, таким образом, обеспечивать высокое качество обработки поверхности детали.

Станок ST-40 оборудован 381 мм гидравлическим трехкулачковым зажимным патроном и 12 позиционной револьверной головкой. Дополнительная оснастка включает резьбонарезное устройство, систему контроля состояния станка во время рабочего процесса с цветным 15-дюймовым жидкокристаллическим монитором и портом USB. Имеются также следующие высокоэффективные опции: ленточный транспортер для удаления стружки из рабочей зоны, снабженная сервоприводом задняя бабка, измерительная головка для точной оценки состояния рабочего инструмента, вращательные инструменты, перемещаемые по оси С, автоматический приемник обработанных деталей, подача охлаждающей жидкости под высоким давлением и многое другое.

Выпускается также модель ST-40L, с удлиненной базой. Она обеспечивает максимальную длину обработки 2032 мм, что вдвое больше, чем на стандартном обрабатывающем центре ST-40; она применяется для проточки и высверливания длинномерных валов и труб. Построенный на предприятиях Haas в США, новый токарный центр ST-40 может обслуживаться в сети Haas Factory Outlets — самой обширной системе поддержки и обслуживания в отрасли станкостроения. Для получения дополнительной информации о продукции компаний Haas Automation и Haas посетите сайт www.HaasCNC.com.
