Фрезы Safety: эффективная обработка любых материалов

СТАТЬЯ ИЗ РУБРИКИ: «ИНСТРУМЕНТ»

Торцевые фрезы компании SAFETY (Франция) для черновой обработки

Safety Mills: Efficient Machining of Any Materials
Engineers of the French company Safety have designed a new generation of Penta V560 mills for heavy-duty face milling. The main feature of these mills is the use of hard-alloy background inserts with a unique method of fastening in the case. Along with these design peculiarities the high efficiency of materials machining is ensured by reliable insert fastening and a special coating.

Для достижения оптимальной формы детали при торцевом фрезеровании необходимо выполнить самую тяжелую и трудоемкую операцию — черновую обработку, при которой снимается наибольший слой материала. Как правило, при обдирке кованных, штампованных, а особенно отлитых заготовок глубина резания непостоянна и поверхностный слой может содержать значительное количество неметаллических примесей, раковин и песчаных включений, что влечет за собой дополнительные переменные нагрузки на инструмент. С целью снижения времени и затрат на эту трудоемкую операцию специалистами компании SAFETY (Франция) было разработано новое поколение фрез PENTA V560 для торцевого фрезерования при тяжелых режимах обработки.

Фрезы серии PENTA V560 (рис. 1, а) специально спроектированы так, чтобы можно было использовать всю мощность станка, а главный угол в плане, равный 57° (рис. 1, б), позволяет обеспечить оптимальный сход стружки даже при максимальных режимах резания.

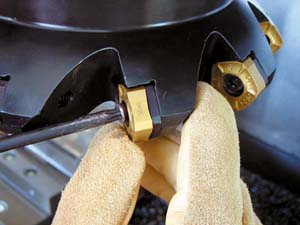

PENTA V560 оснащены подкладными твердосплавными пластинами с уникальным методом крепления (рис. 2), что позволяет минимизировать вероятность поломки инструмента.

Пятигранные режущие пластины PNMU…-52 и PNMU…-92 (рис. 3) имеют 10 режущих кромок, благодаря чему обладают повышенной стойкостью, что позволяет значительно снизить затраты на закупку инструмента. Пластины с нулевым задним углом обеспечивают длительную и бесперебойную работу фрезы даже при ударных нагрузках. Надежное закрепление пластины в корпусе позволяет осуществлять обработку при глубине резания до 10 мм, что значительно сокращает количество проходов фрезы.

В условиях производства часто встречаются заготовки одного типоразмера, которые отличаются друг от друга прочностными характеристиками поверхностных слоев. Это обстоятельство требует корректировки технологического процесса по режимам резания, что в свою очередь влечет дополнительные затраты времени. Чтобы избежать этого, специалистами Safety были разработаны серии стружколомов: SR-52 — для более вязких материалов и SN-92 — для более твердых (рис. 4). Это расширяет спектр возможных обрабатываемых материалов.

Широкий диапазон сплавов, из которых производятся пластины (1020, 5020, 5040, 5050, 8030, 5135, КХ20) позволяет выбрать оптимальный вариант для обработки материалов любой группы применяемости по ISO: P, M, K, N, S, H. Также стоит отметить, что среди сплавов имеется универсальный — 5020, который подходит для фрезерования абсолютно любого материала.

Фрезы SAFETY поколения PENTA оснащаются пластинами как с CVD-, так и с PVD-покрытием для обработки сталей, нержавеющих сталей, чугунов, алюминиевых, закаленных и суперсплавов. PENTA V560 созданы для сверхэффективной черновой обработки, что позволяет значительно экономить средства и время заказчика.

Специалисты отдела металлообрабатывающего инструмента компании "Алиста" осуществляют профессиональный подбор режущего инструмента в соответствии с техническим заданием предприятия, производят необходимые расчеты трудоемкости, подбор режимов обработки, оказывают консалтинговые услуги в области технологий обработки резанием.

ООО "ТК "Алиста"
Ведущий специалист отдела продаж
металлообрабатывающего инструмента
Горбенко Егор
+380 67 634-14-27  +380 56 732-23-98
49083, Украина, г. Днепропетровск,  ул. Собинова, 1
sales@alista.com.ua    www.alista.com.ua
