Гравировальный инструмент со сменными твердосплавными пластинами

СТАТЬЯ ИЗ РУБРИКИ: «ИНСТРУМЕНТ»

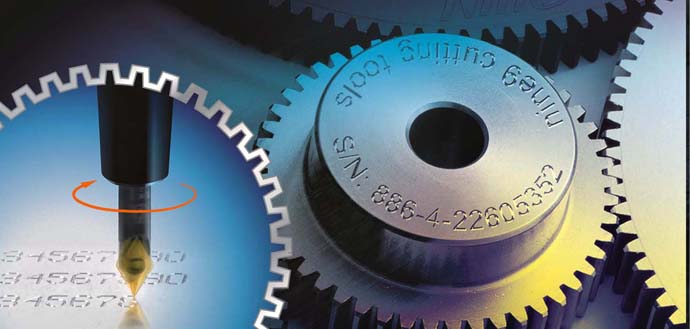

Title


Гравирование широко используется в металлообработке. Основными отраслями применения являются медицинская, оружейная промышленность, обработка пресс-форм и штампов, а также любое серийное производство деталей, требующих маркировки (от авиапромышленности до изготовления столовых приборов). Такое широкое применение гравирования обуславливает задачу оптимизации этого производственного процесса.

Компания «Фрактальность» представляет на рынке Украины революционно новую концепцию гравировальных инструментов со сменными твердосплавными пластинами производства фирмы Jimmore (Тайвань). Инновационный дизайн, который мы предлагаем, способствует повышению производительности и конкурентоспособности при одновременном снижении производственных потребностей. Предлагаемый инструмент позволяет выполнять высококачественное гравирование на большинстве материалов. Новейшие марки твердых сплавов с покрытием позволяют использовать более высокую скорость обработки и величину подачи, что значительно сокращает время производственного цикла, а следовательно, снижает себестоимость детали.

Высокая режущая способность

  • Сменная пластина с двумя режущими кромками.
  • Номенклатура пластин включает 4 вида сплавов для гравировки на всех типах материалов, включая пластик, цветные металлы, алюминий, углеродистую и нержавеющую сталь.

Высокое качество гравировки

  • Полное периферийное фиксирование пластины обеспечивает высокую точность и воспроизводимость (повторяемость).
  • Низкая шероховатость получаемой поверхности.

Высокая скорость подачи

  • Предназначены для работы на высокой скорости, до 20000 об/мин.
  • Величина подачи 0,08 мм (0,003”)/об для алюминия, 0,05 мм (0,002”)/об для нержавеющей стали.

Область применения

  • Для маркировки цифр и символов любого типа (серийных номеров, кодов изделий, циферблатных шкал, контуров логотипов и других символов), которые могут быть созданы системой программирования ЧПУ.

Гравера лучше всего заменяют концевые сферические фрезы, они являются оптимальным выбором для выполнения подобных операций.

Экономичность

  • Каждая сменная пластина имеет 2 режущие кромки.
  • Не требует повторной заточки. Длина инструмента не меняется.
  • Не требует переналадки оборудования после замены пластины или кромки.
  • Высокая стойкость инструмента.

Характеристики сплавов

NC2071: TiN покрытие. Рекомендуется для низкоуглеродистой стали, нержавеющей стали, цветных металлов, а также для других типов стали > HRC30°.

NC9031: TiN покрытие. Рекомендуется для низкоуглеродистой стали, нержавеющей стали, цветных металлов, мягких материалов и пластика и для других типов стали < HRC30°.

NC2032: TiAlN покрытие. Рекомендуется для средне и высокоуглеродистой стали, высоколегированной стали, чугуна, а также для других типов стали 30° < HRC < 48°.

NC2035: TiAlN покрытие. Рекомендуется для всех видов закаленной стали, закаленного чугунного литья и для других типов стали 45° < HRC < 56°.
