Unicen 1000 для обработки деталей длиной до 2500 мм по пяти осям

СТАТЬЯ ИЗ РУБРИКИ: «СТАНКИ И ОБОРУДОВАНИЕ»

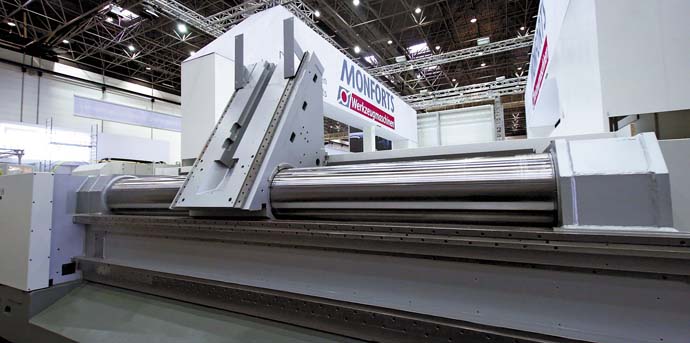

Monforts Unicen 1000

Unicen 1000 for 5-axis Machining of Parts up to 2500 m Long
The German machine-building company MONFORTS has created a new kind of equipment — 5-axis turning and milling machining center Unicen 1000. The center is designed for machining large-size axes and shafts up to 2500 meters in length made of particularly durable and hard-to-process materials. The increases Z-axis, turning tool head, cooling system and other technical innovations guarantee high quality and reliable production.


Во многих областях техники, как, например, в энергетике, сложность конструкции и габариты оборудования постоянно растут. Имеющая давние традиции станкостроительная фирма A. Monforts Werkzeugmaschinen GmbH&Co. KG из Мёнхенгладбаха (Monchengladbach), Германия, также постоянно совершенствует и расширяет возможности оборудования, в частности, путем увеличения длины оси Z с 1500 до 2500 мм токарно-фрезерного обрабатывающего центра Unicen 1000 с гидростатической направляющей.

«Мы увеличили длину оси Z с гидростатической направляющей с 1500 до 2500 мм, чтобы без проблем обрабатывать крупногабаритные оси и валы, и это при диаметре обрабатываемого изделия до 1000 мм, — рассказывает д-р Доминик Дойтгес (Dr. Dominic Deutges), руководитель отдела новых технологий станкостроительной фирмы Monforts. — Наши станки Unicen предназначены в первую очередь для обработки деталей из особо прочных и труднообрабатываемых материалов, как, например, сплавов на основе никеля, традиционно используемых для изготовления узлов турбин. Благодаря демпфированию за счет гидростатики при обработке таких материалов удается получить высококачественную гладкую, равномерную поверхность».

Серия Unicen среди станков Monforts является лидером «всесторонней» обработки. Ось В и поворотная инструментальная головка с углом поворота до 190° являются ядром конструкции серии Unicen. Специальный цепной магазин обеспечивает автоматическую смену 90 инструментов, что позволяет осуществить комплексную обработку детали: точение, сверление и фрезерование за один установ. С помощью пяти интерполируемых осей инструмент может подаваться практически к любому месту детали под любым углом. «Это обеспечивает максимальную гибкость обработки и позволяет комплексно обрабатывать поверхности деталей произвольной формы, сокращает время наладки и количество используемой оснастки, создает надежность производства и, в конечном счете, гарантирует стабильно высокое качество деталей», — добавляет д-р Дойтгес.

В связи с потребностями рынка в менее дорогостоящем оборудовании Monforts предлагает укороченный вариант станка с длиной обработки 800 мм. Этот малогабаритный станок предназначен специально для изготовления шайб, колец и «блисков» — стандартного набора деталей турбоагрегатов. Их техническое усовершенствование с целью повышения КПД зачастую вызывает необходимость использования высокопрочных, трудных для обработки материалов, которые, однако, хорошо обрабатываются на станках Unicen. Дополнительным преимуществом серии Unicen служит система охлаждения, максимальное давление в которой достигает 350 бар. Д-р Дойтгес объясняет: «Вследствие резкого охлаждения и удара стружка измельчается и удаляется из рабочей зоны. Поэтому повреждение заготовки исключено, срок службы охлажденного инструмента значительно больше, а скорость обработки может быть повышена».
