Опыт использования CAD/CAM-систем компании Delcam в ФГУП "Крыловский государственный научный центр"

СТАТЬЯ ИЗ РУБРИКИ: «CAD/CAM/CALS-ТЕХНОЛОГИИ»

Александр Бицуля, Константин Евченко

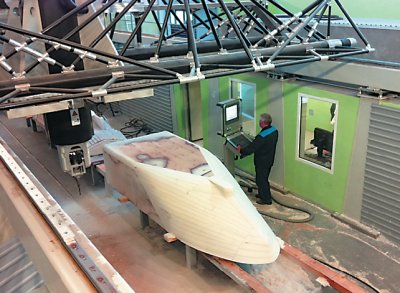

Модели корпусов судов изготавливаются на двух портальных пятиосевых станках

Корабелы с древнейших времен придавали огромное значение мореходным качествам своих судов. С появлением металлических судов требования к ходкости, мореходности, управляемости и топливной экономичности кораблей с каждым годом повышались. С момента постройки первого в мире опытового бассейна и до настоящего времени наиболее точным методом прогнозирования ходовых и мореходных качеств проектируемых судов являются испытания масштабных моделей, проводимые с соблюдением критериев подобия.

Первый в мире опытовый бассейн (гидроканал длиной 85 м) был построен в 1872 году в г. Торквей (Англия). И уже в 1890 году Морской технический комитет царской России одобрил эскизный проект опытового бассейна, причем основное оборудование и приборы для него были заказаны у тех же английских фирм, которые оснащали опытовый бассейн в Торквее.

Первый российский опытовый бассейн (длиной 122 м) был построен в 1892 году в Адмиралтейском районе Санкт-Петербурга на острове Новая Голландия. В его создании принимали активное участие Д.И. Менделеев (ему принадлежала идея постройки), адмирал С.О. Макаров и капитан (будущий академик) А.Н. Крылов. Опытовый бассейн Морского ведомства был призван «…определять посредством испытаний моделей кораблей мощность двигателей, потребную для достижения ими заданной скорости, и выявлять такую форму их корпусов, при которой эта мощность окажется наименьшей». Уже в 1893 году в опытовом бассейне была отлита и испытана первая парафиновая модель броненосного крейсера «Герцог Эдинбургский» и начаты проверочные испытания моделей броненосца типа «Полтава» и крейсера типа «Россия». Датой официального открытия опытового бассейна считается март 1894 года, когда бассейн посетил император Александр III с семьей. С тех пор и ведется история Крыловского центра.

В январе 1900 года «исполняющим должность заведующего бассейном» был назначен капитан А.Н. Крылов. Именно он выдвинул идею создания научно-исследовательского учреждения, в состав которого должны входить опытовый бассейн, испытательная и физико-химическая лаборатории для исследования судостроительных материалов, а также механическая и электротехническая лаборатории. В настоящее время ФГУП «Крыловский государственный научный центр» (известный ранее также как ЦНИИ имени академика А.Н. Крылова), занимающий площадь более 100 га и состоящий из более чем ста зданий, является ведущим научным центром кораблестроения и морской техники России, в котором работает свыше 3000 сотрудников. ФГУП «Крыловский государственный научный центр» является членом наиболее авторитетных международных организаций в области судостроения (ITTC, ISSC, IMO, IINCE) и активно сотрудничает с зарубежными судостроительными предприятиями. В марте 2014 года Крыловский ГНЦ отметит свой 120 летний юбилей.

ФГУП «Крыловский государственный научный центр» имеет уникальную экспериментальную базу, позволяющую решать практически все задачи, связанные с обеспечением проектирования кораблей, судов и других объектов морской техники. В зависимости от размера судна и вида гидродинамических испытаний для проведения модельных экспериментов изготавливается одна или несколько моделей корпуса в разных масштабах. Масштаб изготавливаемых моделей выбирается таким образом, чтобы их размеры оптимально соответствовали возможностям опытовых бассейнов и экспериментальных установок.

При проектировании судна для определения ходкости, помимо модели корпуса, необходимо изготовить и испытать модель гребного винта. Важно отметить, что до недавнего времени изготовление моделей судов и гребных винтов представляло собой исключительно сложный и трудоемкий производственный процесс, требующий большого количества высококвалифицированного ручного труда модельщиков высшего разряда.

В последние десятилетия повышение требований к качеству проектирования морской техники привело к необходимости повышения точности и снижения сроков изготовления моделей, предназначенных для гидродинамических испытаний. Для решения этой задачи в 1987 году ФГУП «Крыловский государственный научный центр» приобрел первый пятиосевой фрезерный станок с ЧПУ итальянской фирмы Mandelli, который зарубежный поставщик укомплектовал CAM-системой DUCT (разработка английской компании Delcam, www.delcam.ru). Следует отметить, что для основанной в 1977 году компании Delcam это была одна из первых продаж ее программного обеспечения на территории стран бывшего СССР. Тяжелая экономическая ситуация в начале 1990-х годов на некоторое время затормозила процесс внедрения CAD/CAM-систем в производство моделей судов и гребных винтов. В 1998 году после приобретения CAD/CAM-системы DUCT 5 началось реальное освоение САПР, что положило начало модернизации процесса изготовления моделей гребных винтов. Созданное в 1992 году в Санкт-Петербурге первое в России региональное представительство Delcam — компания «ДЕЛКАМ–СПб» — взяло на себя все обязательства по технической поддержке и сопровождению CAD/CAM-систем.

В 2006 году в связи с покупкой нового пятиосевого фрезерного станка с ЧПУ, предназначенного для изготовления из дерева и пенопласта моделей судов размером до 13000 х 3000 х 1700 мм, предприятием были приобретены новые рабочие места с CAD-системой PowerSHAPE и CAM-системой PowerMILL, а также произведено обновление морально устаревшего к тому времени программного комплекса DUCT компании Delcam на винтовом участке. За долгие годы тесного сотрудничества разрабатываемое Delcam программное обеспечение семейства Power Solution стало неотъемлемой составляющей производственного процесса в отделах по изготовлению моделей судов и моделей гребных винтов ФГУП «Крыловский государственный научный центр».

Базовые курсы обучения работе в программном обеспечении Delcam для сотрудников ФГУП «Крыловский государственный научный центр» по мере приобретения дополнительных рабочих мест и перехода на новые версии проводила компания «ДЕЛКАМ–СПб». На начальный этап обучения (с учетом специфики производства на конкретных рабочих местах) требовалось от двух до четырех недель, так как в 1990-х годах у большинства пользователей, как правило, не было никакого предшествующего опыта работы с CAD/CAM-системами. По мнению самих конструкторов технологов, на профессиональное освоение новых методов работы им потребовалось от 6 месяцев до года.

По состоянию на август 2013 года с CAD/CAM-системами Delcam в Крыловском ГНЦ постоянно работает порядка десяти человек в возрасте от 25 до 55 лет. Они занимаются подготовкой математических моделей гребных винтов, корпусов судов, крыльевых систем, разработкой управляющих программ для станков с ЧПУ и обработкой изделий на станках.

Для работы с компьютерными моделями корпусов и гребных винтов используется система гибридного 3D-моделирования PowerSHAPE. Как правило, конструкторы-технологи получают от заказчика в качестве исходных данных 3D-модель внешних обводов корпуса судна в нейтральном формате IGES (реже в Parasolid, Rhino, AutoCAD и других форматах). Технологическая проработка математической модели заключается в доработке 3D-модели, создании дополнительных вспомогательных конструктивно-технологических элементов и оснастки, подборе необходимого инструмента, прогнозировании сроков, оценке трудозатрат и себестоимости производства.

Особенностью подготовки производства моделей гребных винтов является то, что на винтовой участок передается не готовая математическая 3D-модель поверхности винта, а исходные данные в виде коэффициентов аппроксимации согласно действующему в российском судостроении ОСТу «Математическое представление поверхности лопастей гребных винтов». Для автоматизации построения компьютерных моделей винтов был разработан макрос для PowerSHAPE, который на основе табличных исходных данных строит заданный набор теоретических профилей для создания поверхности лопасти гребного винта. Благодаря этому макросу на создание 3D-модели гребного винта, пригодной для производства на станке с ЧПУ, уходит менее двух часов.

Все 3D-модели хранятся в формате данных CAD-системы PowerSHAPE. По мнению специалистов Крыловского ГНЦ, основными преимуществами PowerSHAPE являются скорость построения геометрически сложных элементов и возможность контроля отдельных геометрических параметров.

Для разработки пятиосевых управляющих программ для фрезерной обработки моделей используется CAM-система PowerMILL (www.powermill.com) — преемница широко известной программы DUCT, работавшей на графических станциях под управлением операционной системы Unix. На разработку в PowerMILL одной управляющей программы в зависимости от сложности модели и вида обработки уходит от 10 минут до 4 часов.

Многолетний опыт работы показал, что наиболее сильные стороны PowerMILL — гибкость и универсальность в применении. Пользователи особенно высоко оценили имеющиеся в арсенале PowerMILL различные типы выборки при черновой обработке, стратегии чистовой растровой обработки и доработки углов, а также возможность задания вспомогательных управляющих поверхностей и кривых.

Помимо PowerSHAPE и PowerMILL, для комплексной токарно-фрезерной обработки в Крыловском ГНЦ используется высокоавтоматизированная CAM-система FeatureCAM, а также CAD/CAM-система ArtCAM Pro, которая применяется для оптимального раскроя заготовок и изготовления моделей рельефа морского дна (использующихся при испытаниях моделей буровых платформ).

Контроль точности изготовленных гребных винтов осуществляется на стационарной портальной КИМ в специально оборудованной для этого метрологической лаборатории. Для сравнения данных фактических замеров с теоретически заданной 3D-моделью гребного винта КИМ укомплектована еще одной разработкой Delcam — CAI-системой PowerINSPECT.

За последние несколько лет станочный парк модельного производства Крыловского ГНЦ пополнился современным высокопроизводительным оборудованием. Были приобретены пятиосевой токарно-фрезерный станок с ЧПУ (для изготовления моделей винтов), пятиосевой фрезерный станок (для изготовления моделей судов), трех- и пятиосевые фрезерные станки (для изготовления выступающих частей для моделей судов), а также токарный станок с ЧПУ (для изготовления направляющих насадок и вспомогательной оснастки).

Специфика изготовления моделей в условиях научного центра предполагает сугубо штучный характер производства, поэтому все приобретенное оборудование было оснащено рабочими местами Delcam. В настоящее время ФГУП «Крыловский государственный научный центр» является самым крупным пользователем программного обеспечения Delcam в судостроительной отрасли России — в нем эксплуатируется 15 рабочих мест.

При выполнении производственных задач большая часть возникших ограничений обусловлена возможностями имеющихся в наличии станков с ЧПУ, а не недостатками используемых CAM-систем. Все производственные проблемы, так или иначе связанные с функционалом CAM-систем, оперативно решаются при поддержке компании «ДЕЛКАМ–СПб» в рабочем порядке. Как показала практика, наиболее сложные вопросы у пользователей PowerMILL возникали в процессе написания и отладки постпроцессоров для пятиосевой обработки. В связи с тем, что все возможности применяемых пятиосевых станков сложно предусмотреть заранее, совершенствование и тонкая настройка постпроцессоров происходят по сей день, по мере того как у технологов возникает потребность и желание использовать дополнительные возможности стоек ЧПУ и новые методы обработки.

По приблизительным оценкам сотрудников ФГУП «Крыловский государственный научный центр», освоение пятиосевой обработки на станках с ЧПУ и применение для разработки управляющих программ CAM-систем Delcam позволило сократить сроки изготовления гребных винтов более чем в 3 раза, а моделей корпусов судов — в 3–4 раза! Экспериментальное штучное производство моделей корпусов и гребных винтов позволило наилучшим образом раскрыть все преимущества непрерывной и позиционной (3+2) пятиосевой обработки, благодаря которой изделия сложной формы обрабатываются на станках с ЧПУ сразу с пяти сторон за один установ. Это исключает необходимость создания уникального комплекта вспомогательной крепежной и измерительной оснастки, а также предотвращает появление погрешностей при повторном базировании детали на станке.

В настоящее время сотрудничество ФГУП «Крыловский государственный научный центр» и компании Delcam активно продолжается: производится регулярное обновление версий программного обеспечения и внедряются новые перспективные технологии производства. Например, возможность использования в PowerMILL-2014 бочкообразных фрез позволяет значительно повысить производительность обработки лопастей гребных винтов. Кроме того, сотрудники центра приступили к освоению технологий адаптивной механообработки и виртуального базирования, которые реализуются при помощи устанавливаемых на станок с ЧПУ прецизионных контактных измерительных систем. Это позволит повысить точность обработки и облегчить базирование на станках с ЧПУ крупногабаритных заготовок моделей корпусов.
