Новое поколение ЧПУ для изготовления пресс-форм и штампов

СТАТЬЯ ИЗ РУБРИКИ: «CAD/CAM/CALS-технологии»

New Generation NC for Molds and Stamps Production
Innovative solutions made real in the new generation of NC systems SINUMERIK are offered by Siemens under the slogan «Productivity in motion». The new control functions greatly simplify the processes of programming and machining while always maintaining the high speed, precision and quality of the parts manufactured.

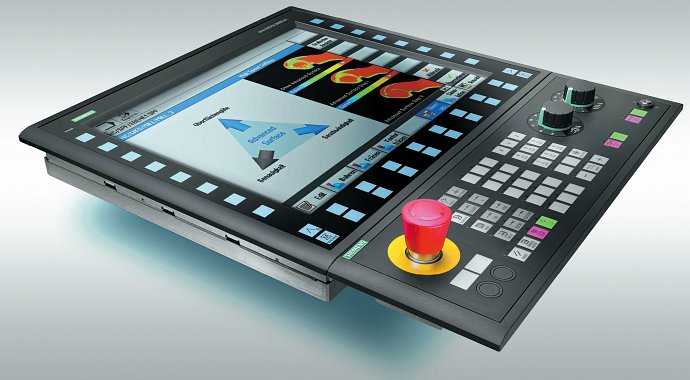

ЧПУ Sinumerik от Siemens

Усовершенствованная технология фрезерования, позволяющая получать более высокое качество поверхности в сочетании с простотой управления увеличивают рентабельность изготовления инструментальной оснастки и штампов.

Производительность металлообрабатывающих станков в значительной степени зависит от функциональности и эффективности их систем управления. Новое поколение систем Sinumerik позволяет использовать разнообразные дополнительные функции для изготовления инструментальной оснастки и штампов. При этом, как управление станком, так и его программирование, стало ещё проще, а применение — более гибким.

Усовершенствованные функции числового управления для трёх- и пятиосевого фрезерования

SIEMENS продолжает совершенствовать функции интеллектуального контроля траектории, например, такие как Advanced Surface (более качественная поверхность) или Sinumerik MDynamics — компоненты для высокоскоростного фрезерования. Функция Look Ahead (предварительного просмотра) II уровня позволяет согласовать между собой не только профили скорости, но и профили ускорения, а также их плавное сопряжение на смежных участках траектории фрезерования. Это дает высокое качество фрезеруемой поверхности на смежных участках и увеличивает среднюю величину подач благодаря лучшему использованию динамических свойств станка. В результате время обработки может быть снижено на 5–10%.

Новая функция числового управления Orison (Orientation Smoothing On — сглаживание пространственной ориентации) для пятиосевого одновременного фрезерования также повышает скорость и качество обработки. Она способствует более плавному и однородному перемещению поворотных осей при вращении детали. Во время пятиосевого фрезерования сложных криволинейных поверхностей станок подвергается очень высоким динамическим нагрузкам вследствие ориентационных движений поворотных осей, обеспечивающих соответствие положения заготовки запрограммированному контуру. В результате неравномерного перемещения осей поворота остаются видимые следы на ее поверхности и увеличивается время обработки. При использовании функции Orison ориентационные движения становятся более плавными, предсказуемо интерполированными, и выполняются с заданными допусками. В результате мы получаем и более плавное движение режущей кромки инструмента.

Если же инструмент неожиданно остановится в середине процесса обработки и останется в высверливаемом отверстии, например, из-за перебоев в энергоснабжении, благодаря новому программному обеспечению системы Sinumerik возобновление процесса может быть выполнено очень легко и быстро. Функция Retract (отвод, вытягивание) обеспечит в режиме JOG (режим работы вручную) скоординированную интерполяцию всех задействованных в работе осей, что обеспечит простое извлечение инструмента — не только при 3?х осевой обработке, но и при 3+2- и 5-осевой при активном цикле поворота (Cycle800) или через функцию Traori TCP.

Sinumerik Operate: значительное упрощение управления и программирования

Текущая версия интерфейса пользователя Sinumerik Operate является отображением всех усовершенствований сделанных в ядре числового управления. Например, в установках цикла высокоскоростного резания 832 (HSC — High Speed Cutting) стало возможным сразу же определить отклонения ориентации круговых осей для режимов черновой и финишной обработки для случая 5-осевой интерполяции. Тот, кто знаком с функцией высокоскоростного резания, теперь может использовать новые допуски ориентации для 5-осевой обработки с использованием функции Orison непосредственно через экранные формы, оснащенные функциями помощи ввода данных. Вместе с функцией Retract, которая была расширена со стороны ЧПУ, стало намного легче устранять неожиданные сбои в работе через интерфейс оператора, что ускоряет время возобновления работы станка.

Благодаря возможности управления посредством мышки и клавиш быстрого выбора в области просмотра симуляции, более удобным и ясным стало моделирование измерительных циклов и 5-осевых программ обработки. Это, в частности, предоставляет большие преимущества операторам, работающим с наиболее мощными системами ЧПУ Sinumerik 840D sl тип 1B. Такие системы ЧПУ используют многоядерные процессоры, имеют постоянный доступ к сети PROFINET, и, соответственно, более производительны. Для оператора это делает работу более спокойной и заметно ускоряет моделирование. Была также расширена функция быстрого просмотра конструкторской документации штамповой оснастки для ускорения визуализации сложных управляющих программ.

Кроме обработки хорошо известных форматов pdf, png, bitmap и jpeg, новая версия системы может также отображать файлы html с дисковых накопителей или других носителей информации, например, карты CF, USB или сетевого диска. Были также расширены возможности измерительных циклов ЧПУ Sinumerik. Теперь они содержат анимационные графические элементы, которые помогают интуитивно понять точные функции и назначение параметров в программном проводнике (programGuide) или при программировании шагов обработки в ShopMill. В результате стало намного легче использовать значительно более сложные функции измерительных циклов. Более того, стало возможным измерение геометрических параметров станка посредством контактного щупа с калибровочной головкой. Посредством циклов 995 и 996, например, можно определять угловое смещение шпинделя по отношению к осям станка и вводить поправку на ошибку в процессе обработки.

Дополнительные интегрированные функции

С момента внедрения интеллектуального управления перемещениями Advanced Surface и разумной комбинации всех функций и циклов, которые необходимы для процессов фрезерования в едином технологическом пакете системы Sinumerik MDynamics, ЧПУ стали идеально подходить для изготовления штампов и пресс-форм. Последнее поколение интерфейса пользователя Sinumerik Operate и использование высокопроизводительных процессоров в Sinumerik 840D sl тип 1B предоставляет дополнительные конкурентные преимущества производителям фрезерных станков, инструмента, штамповой оснастки и станочных приспособлений.
