Вакуумные электропечи для высокотемпературной пайки изделий электронного машиностроения

СТАТЬЯ ИЗ РУБРИКИ: «ТЕРМООБРАБОТКА: ТЕХНОЛОГИИ И ОБОРУДОВАНИЕ»

Антонович П. В.
ООО «НПП «НИТТИН»,
г. Белгород, Россия

Инновационные вакуумные электропечи торговой марки «НИТТИН» периодического действия с безмасляными системами откачки предназначены для высокотемпературной пайки электронных компонентов

Одним из самых известных видов нагревательного оборудования для обеспечения эффективной высокотемпературной пайки в электронной промышленности являются вакуумные электропечи. К важнейшим преимуществам высокотемпературной пайки в вакууме относятся возможность изготовления изделий окончательного размера, получения высококачественных вакуумно-плотных и герметичных соединений, проведения ступенчатой пайки, практически нулевого окисления металлических поверхностей, отсутствие флюсов и т. д. Вакуумные электропечи обеспечивают в режиме общего нагрева групповую пайку изделий с непревзойденной производительностью, высокую гибкость и встраиваемость в технологические цепочки как единичного, так и серийного производства, дают заметное снижение энергетических затрат, в сравнении с другими типами электропечей. Все преимущества высокотемпературной вакуумной пайки проявляются при использовании современных вакуумных электропечей, которые удовлетворяют широкому набору требований.

Так как подбор оптимальных режимов высокотемпературной пайки для условий конкретного производства ведется чисто эмпирически, то оказалось, что существенным фактором, обеспечивающим высокое качество пайки электронных вакуумных приборов (ЭВП), является технологическое оборудование. Высокая воспроизводимость технологических режимов возможна только в автоматической вакуумной электропечи, без вмешательства оператора, в первую очередь это относится к длительности процесса пайки.

В связи с тем, что в ЭВП используются тугоплавкие металлы, которые обладают геттерными свойствами, необходимо обеспечить низкое давление остаточных газов, желательно не выше 1·10–5 Па. Сильное влияние температуры на формирование паяного шва определяет величину однородности температурного поля в рабочем пространстве электропечи на уровне ±2 оС, а точность поддержания температуры — не ниже ±0,1 оС. Должна быть сведена к минимуму тепловая инерция горячей зоны, чтобы обеспечить необходимое охлаждение после завершения процесса пайки.

Основные технические характеристики инновационных высоковакуумных
электропечей для высокотемпературной пайки

Наименование параметра
СНВЭ-2.4.2/13-
ИОП-НИТТИН
СГВЭ-3.4/13-
ИОП-НИТТИН
СШВЭ-5.5/13-
ИОП-НИТТИН
СЭВЭ-3.3/13-
ИОП-НИТТИН
Номинальная температура, 0 С
1300
Предельное значение вакуума в Электропечи после предварительного обезгаживания нагревательного модуля в холодном состоянии, Па (мм рт. ст.), не более
1,33·10–5 Па
(1·10–7 мм рт. ст.)
Габариты рабочего пространства, мм
ширина
200
глубина
400
диаметр
300
500
300
высота
200
400
500
300
Масса садки с технологической оснасткой, кг
30
30
200
50
Внешние габаритные размеры Электропечи, мм, не более
ширина
1500
1100
1700
2500
длина
1500
1800
3800
3000
высота
1900
2400
2700
2960
Среда в рабочем пространстве:
— при нагреве и выдержке;
— при охлаждении

вакуум
вакуум/инертный газ
Установленная мощность, кВт, не более
49
56
125
50
 в т. ч. нагревательного модуля камеры, не более
35
30
80
45
Равномерность температуры в рабочем пространстве в установившемся режиме в пределах температур 600–1300° С, не более
±5
Количество независимых зон нагрева
1
Время откачки, мин., не более
50
Масса Электропечи, кг, не более
1200
1500
3500
4300


Конструктивное исполнение вакуумных электропечей периодического действия особой роли не играет. Они могут быть камерными, шахтными, колпаковыми, элеваторными. Технические характеристики таких печей приведены в Таблице. Однако в зависимости от конкретных условий активной пайки могут иметь место определенные предпочтения. Поэтому ООО «НПП «НИТТИН» предлагает целую линейку вакуумных электропечей периодического действия для высокотемпературной пайки. Несмотря на конструктивные различия все они имеют в составе электропечи схожие системы и узлы.

В состав электропечей входят:

  • моноблочный несущий каркас с площадкой обслуживания (при необходимости);
  • вакуумная система, включающая вертикальную или горизонтальную вакуумную камеру и откачной высоковакуумный пост на основе турбомолекулярного и безмасляного форвакуумного насоса;
  • цельнометаллический нагревательный модуль;
  • подовый стол-пробка (в элеваторных электропечах);
  • система газового охлаждения;
  • телескопический механизм перемещения садки (в элеваторных электропечах);
  • механизм подъема и опускания колпака (в колпаковых электропечах);
  • вилочный погрузчик (в случае массивной садки);
  • замкнутая система водяного охлаждения (с чиллером);
  • автономная пневмосистема;
  • система автоматического управления (в комплекте с компьютером и цветным принтером);
  • система электропитания, включая печной трансформатор;
  • система безопасности.

Общий вид электропечей представлен на рис. 1–4.

В буквенно-цифровой маркировке первая буква — С — обозначает нагрев сопротивлением, вторая буква указывает на конструктивное исполнение: Н — камерная, Г — колпаковая, Ш — шахтная, Э — элеваторная; третья буква — В — характеризует среду в рабочем пространстве — вакуум; четвертая буква — Э — означает, что теплоизоляция — экранно-вакуумная.

Таким образом, ООО «НПП «НИТТИН» предлагает на рынок весь набор инновационных вакуумных электропечей периодического действия, в которых загрузка очередной партии деталей производится после выгрузки предыдущей по окончании рабочего цикла. Технический уровень электропечей позволяет проводить квалифицированные процессы высокотемпературной пайки для изделий электронного машиностроения на самом современном уровне.

Камерная высоковакуумная электропечь модели СНВЭ-2.4.2/13-ИОП-НИТТИН

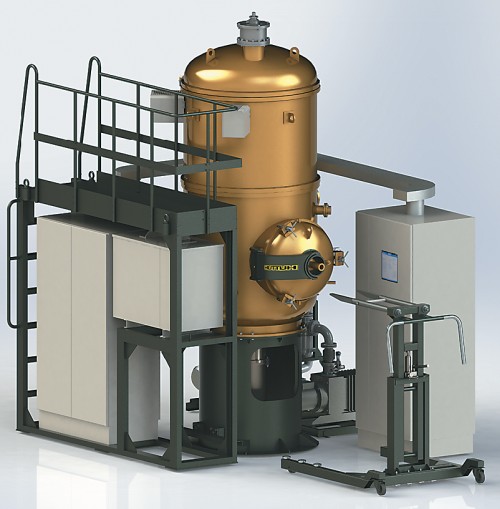

Шахтная высоковакуумная электропечь модели СШВЭ-5.5/13-ИОП-НИТТИН

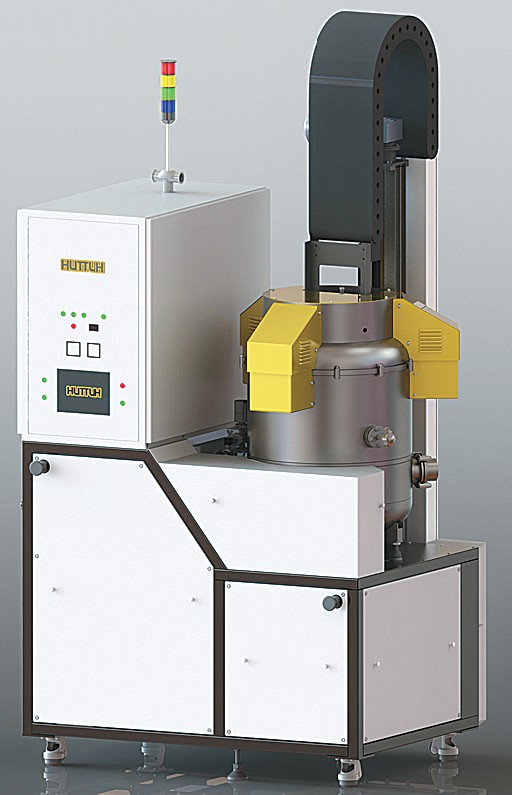

Колпаковая высоковакуумная электропечь модели СГВЭ-3.4/13-ИОП-НИТТИН

Элеваторная высоковакуумная электропечь модели СЭВЭ-3.3/13-ИОП-НИТТИН


ООО «НПП «НИТТИН»

г. Белгород, Россия
тел.: +7 4722-777-8-44,
nittin.ru@gmail.com | www.nittin.ru
