SPINEA s. r. o.: выпуск высококлассных редукторов благодаря станкам Junker

СТАТЬЯ ИЗ РУБРИКИ: «СТАНКИ И ОБОРУДОВАНИЕ»

⇐Junker и SPINEA
На фото слева направо: Петер Палко, оператор станков
компании SPINEA, Петер Седлак, Даниэль Адамира,
региональный менеджер по продажам компании Junker















Junker и SPINEA TwinSpin
Эксцентриковый вал, корпус и фланец высокоточного
редуктора «TwinSpin» компания SPINEA обрабатывает
на шлифовальных станках фирмы Junker

Компания SPINEA является производителем высокоточных редукторов. Их, в частности, используют ведущие компании, выпускающие робототехнику. Поэтому высокая точность требуется уже на стадии изготовления деталей: шлифовальные станки Jucrank и Jumat фирмы Junker обеспечивают их соответствие высоким требованиям, предъявляемым к качеству.

Промышленные роботы выполняют всё более сложные задачи. Для того, чтобы последовательность их движений протекала без помех и сложная техника была всегда готова к использованию, требуется высочайшее качество даже мельчайших деталей. Центральным элементом при этом является редуктор: он управляет пространственными движениями манипуляторов робота. SPINEA специализируется на производстве редукторов высочайшего качества именно для такой техники.

Компания SPINEA была основана в 1994 году в словацком Прешове «с нуля». Целью основателей было создание качественных редукторов, обеспечивающих бесперебойное выполнение технологических процессов роботами. «Наша цель — производство высококачественной продукции, которая позволит нам выделиться на фоне других поставщиков», — говорит Петер Седлак, отвечающий в компании SPINEA за технику автоматизации.

Этот план сработал: сегодня компания, обладающая уникальной технологией, является мировым лидером в сфере производства компактных редукторов — и продолжает неуклонно расти. Одной из причин успеха является сотрудничество с производителем шлифовальных станков Junker.

Шлифовальные станки Junker: точность и производительность

Первоклассное качество сверхточных редукторов SPINEA требует технологии изготовления, которая работает с такой же точностью. От оборудования Junker требовалась, в частности, цилиндричность заготовок с максимальной погрешностью в полмикрона. В результате поиска станка, удовлетворяющего этим строжайшим требованиям, компания — специалист по производству редукторов, наконец, нашла Junker. «Только компания Junker была в состоянии выполнить наши требования к точности размеров», — говорит господин Седлак. Так, в 2013 году первый станок для некруглого шлифования Jucrank начал участвовать в сложнейшей обработке эксцентриковых валов в компании SPINEA. В 2014 году к нему добавился станок для наружного и внутреннего круглого шлифования Jumat, на котором обрабатываются корпус и фланец.

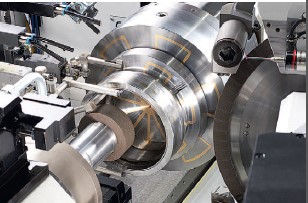

Станок Junker Jumat в работе

Различные типоразмеры и многочисленные варианты шлифовальной бабки гарантируют непревзойденную универсальность

Дополнительный положительный эффект замены прежнего оборудования на станки Jucrank и Jumat для SPINEA — «стабильность нашего производства, а также воспроизводимость процессов шлифования значительно повысилась», — говорит Петер Седлак. Кроме того, увеличился объем производимых деталей, поскольку шлифовальные станки фирмы Junker обеспечивают в два-три раза большую производительность. Таким образом, специалист по производству редукторов способен удовлетворять часть растущего спроса своих клиентов с имеющимися станками.

 Jucrank: на счету каждый микрон

На станке для некруглого шлифования Jucrank компания SPINEA производит эксцентриковые валы, «высокоскоростные детали» понижающего механизма в сверхточном редукторе. Высокие требования заказчика к компонентам — это колоссальный вызов для производителя. «В отношении округлости, цилиндричности, концентричности вращения и шероховатости допустимое максимальное отклонение — полмикрона», — поясняет Петер Седлак. Особенно для изготовления эксцентриковых валов эти требования являются предельно строгими. Ведь непростая геометрическая форма заготовок обычно требует обработки за несколько операций. Однако из-за многократного перезакрепления требуемое качество не могло быть достигнуто.

Станок Jucrank от Junker обеспечивает требуемую микронную точность эксцентриковых валов за счет предварительного и чистового шлифования без перезакрепления. Используя маятниковый метод, станок Jucrank выполняет все задачи по шлифованию вала всего за одно закрепление. Такая комплексная обработка обеспечивает высокую надежность технологического процесса, отличное качество шлифования и исключительную точность размеров. Кроме того, в микронном диапазоне специальная направляющая с ЧПУ во время шлифования поворачивает шлифовальный шпиндель, на котором установлены узкие шлифовальные круги. Большое преимущество этой так называемой регулируемой оси, разработанной Junker, состоит в том, что каждая коренная и шатунная шейка получает свою собственную форму профиля — с компенсацией конусности и без смены кругов.

Jumat: один станок для множества требований

Станок для наружного и внутреннего круглого шлифования Jumat обрабатывает корпус и фланец редуктора также за одно закрепление. При этом мощный круглошлифовальный станок одновременно шлифует заготовки снаружи и внутри. Используемые шлифовальные круги, как на основе КНБ, так и алмазные, обеспечивают высокую скорость шлифования и, следовательно, высокую производительность резания.

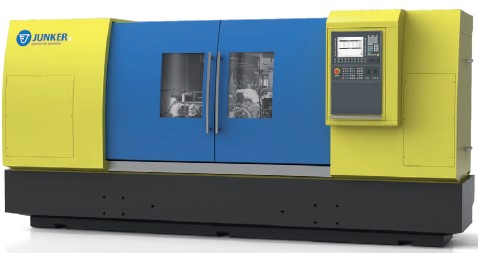

Шлифовальный станок Junker Jumat

Качество, скорость обработки, высокая степень готовности — станок для наружного и внутреннего круглого шлифования Jumat соответствует самым строгим требованиям

Кроме того, для внутреннего круглого шлифования применяются также специальные шлифовальные шпиндели с высокой скоростью вращения. Благодаря этому Jumat достигает скорости резания более 110 м/с даже во время внутреннего круглого шлифования, даже несмотря на небольшой диаметр шлифовального круга.

Высокая скорость резания и в то же время прецизионная обработка были для SPINEA решающим критерием принятия решения при выборе станка Jumat: благодаря этому стало возможным требуемое короткое время обработки и, как следствие, — значительно повысилась производительность. Кроме того, станок Jumat подкупил своей универсальностью и гибкостью: различные типоразмеры и многочисленные варианты шлифовальной бабки гарантируют индивидуальные решения при выполнении любых задач. Трехточечная зажимная система, разработанная фирмой Junker, позволяет быстро и легко выполнить переоснастку. Это стало для SPINEA весомым аргументом при выборе станка, поскольку в компании по производству редукторов на станке Jumat шлифуют около 20 аналогичных типов заготовок.

SPINEA и Junker: партнеры на будущее

⇐ Junker Jumat на заводе SPINEA

⇐ Для внутреннего круглого шлифования применяются специальные шлифовальные шпиндели с высокой скоростью вращения. Это позволяет достичь скорости резания более 110 м/с

Еще одним важным фактором, влияющим на сотрудничество с компанией Junker, является оперативное сервисное обслуживание: в случае непредвиденной неисправности филиал производителя шлифовальных станков в чешском городе Холице всегда придет на помощь. «Junker может с легкостью обеспечить наши высокие технологические требования. И, кроме того, это партнер, который смотрит несколько дальше», — объясняет господин Седлак. Руководитель отдела техники автоматизации добавляет: «Являясь поставщиком предприятий автомобильной промышленности, Junker имеет опыт предоставления решений с кратчайшими производственными циклами и вспомогательным временем. Обладая такими знаниями, наш партнер консультировал нас также и при создании роботизированного рабочего места для загрузки и разгрузки заготовок».

Неудивительно, что успешное сотрудничество двух «партнеров по точности» продолжится и в будущем: низкопроизводительные или устаревшие станки компания SPINEA постепенно заменяет уже проверенными в производстве моделями Junker. И на следующие годы SPINEA имеет конкретные планы. В связи с высоким спросом специалист расширит свое производство. И тогда в Прешове появятся новые станки.
