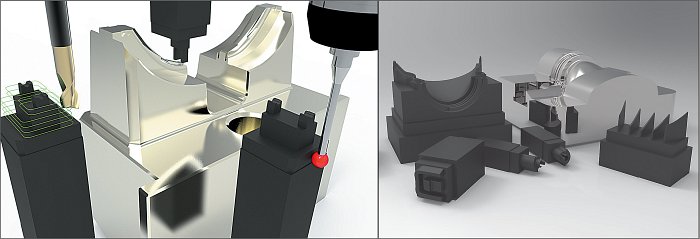

Комплексное программное решение Delcam Electrode (www.delcam-electrode.com) предназначено для автоматизации процесса создания электродов для электроэрозионной обработки. Оно охватывает все этапы проектирования и производства электродов сложной формы (рис. 1), в том числе их конструирование, разработку управляющих программ (УП) для многоосевых фрезерных станков с ЧПУ, контроль точности изготовления на стационарных координатно-измерительных машинах (КИМ) с ЧПУ, генерацию технологических карт и расчет УП для электроэрозионных станков. Преимущества комплексного решения Delcam Electrode становятся наиболее заметными в процессе изготовления электродов для электроэрозионной обработки литейных пресс-форм.
В большинстве стран производством сложных пресс-форм для литья пластмасс (рис. 2) занимаются специализированные фирмы-производители, обладающие оборудованием и компетенцией, необходимыми для успешной конкуренции на рынке. Такие предприятия изготавливают пресс-формы по заказу различных компаний, перечень которых может периодически меняться в зависимости от рыночной конъюнктуры. Естественно, что в такой ситуации субподрядчикам нерентабельно приобретать и поддерживать весь спектр САПР, в которых работают их потенциальные заказчики, поэтому многие предприятия выбирают специализированные CAD/CAM-решения, такие как Delcam Electrode.
Как правило, при создании электродов для электроэрозионной обработки за основу берется CAD-модель готовой детали, формообразующие поверхности которой могут быть непосредственно унаследованы для задания рабочих поверхностей инструментальной оснастки (рис. 3). Поэтому при производстве пресс-форм и электродов очень важно, чтобы используемая на предприятии CAD-система могла импортировать поверхностные и твердотельные 3D-модели из максимально возможного перечня САПР. Нередко конвертирование форматов данных сопровождается появлением ошибок импорта, часть которых может быть устранена полностью автоматически, а некоторые потребуют для исправления вмешательства человека. Таким образом, используемый геометрический моделировщик должен не только иметь возможность импорта требуемого формата данных и уметь точно диагностировать ошибки в геометрии модели, но и позволять исправлять выявленные недочеты.
Решение Delcam Electrode построено на основе хорошо зарекомендовавшей себя в инструментальном производстве CAD-системы PowerSHAPE, обладающей широкими возможностями по импорту 3D-моделей. PowerSHAPE позволяет импортировать файлы в оригинальных форматах из большинства популярных САПР, включая CATIA, NX, Pro/ENGINEER, Inventor, SolidWorks, Cimatron и других (полный список доступен на сайте www.delcam-exchange.com). Также поддерживается импорт и экспорт в нейтральные форматы ACIS, IGES, STEP, VDA и Parasolid. Благодаря поддержке геометрического ядра Parasolid в PowerSHAPE реализован модуль Solid Doctor, использующий возможности этого ядра и предназначенный для эффективной автоматизированной диагностики и исправления ошибок в твердотельных 3D-моделях. Кроме того, PowerSHAPE на уровне формата данных взаимодействует с другими компонентами решения Delcam Electrode: CAM-системой PowerMILL и CAI-системой PowerINSPECT.
При проектировании сложной инструментальной оснастки, как правило, используется комбинация методов поверхностного и твердотельного моделирования. PowerSHAPE является так называемым гибридным моделировщиком — в ней одинаково хорошо развиты возможности как твердотельного, так и поверхностного моделирования. Эта простая в освоении и повседневной работе CAD-система также обладает развитыми функциями для фасетного (триангуляционного) 3D-моделирования, позволяющими эффективно обрабатывать облака сканированных 3D-точек и решать задачи реверсивного инжиниринга (обратного проектирования).
Во многих современных САПР используется методика создания 3D-моделей с использованием иерархического дерева построения, что дает возможность сравнительно быстро моделировать твердые тела (отметим, что в процессе импорта геометрии иерархическое дерево построения, как правило, безвозвратно теряется.) Тем не менее при редактировании 3D-модели, созданной на основе иерархического дерева построения, изменение лишь одного размера способно привести к ошибкам при перестроении и необходимости полной или частичной корректировки методики построения. Поэтому упомянутый метод построения нерационален при конструктивно-технологической подготовке производства, в процессе которой в конструкцию детали часто вносятся существенные технологические изменения, требующие значительных изменений в геометрии. Например, конструкторы часто задают слишком малые радиусы скругления и забывают построить литейные уклоны.
После того, как несколько лет назад в PowerSHAPE появилась поддержка формата Parasolid, в ней также была реализована концепция прямого редактирования (иногда используется дословный перевод — прямое моделирование — от англ. direct modelling). Функции прямого редактирования (рис. 4) позволяют с минимальными трудозатратами удалить из описания CAD-модели ненужные элементы без использования исходного иерархического дерева построения или изменить форму поверхностей с сохранением топологии 3D-модели. Прямое редактирование позволяет четко управлять областью распространения изменений, что дает возможность не только перемещать заданные группы поверхностей, но и выполнять небольшие локальные изменения, например, компенсировать зону поднутрения местным наплывом или локально увеличить радиус скругления. В настоящее время именно прямое редактирование является наиболее эффективным и быстрым методом внесения изменений в геометрию изделия в процессе проектирования инструментальной оснастки.
Для конструирования электродов в арсенале PowerSHAPE имеется большой набор функций прямого редактирования, а также специальная команда «Тело-Пуансон» (рис. 5). При создании электрода пользователь должен мышкой указать на CAD-модели конечного изделия группу поверхностей, определяющих геометрию будущего электрода, а затем при помощи функции «Тело-Пуансон» сконструировать на их основе тело электрода. После этого с помощью функций прямого моделирования можно:
При удалении поверхностей при помощи функции прямого редактирования из CAD-модели полностью исключается их описание и все ограничивающие кривые на сопряженных поверхностях (см. рис. 4). Поэтому при создании матрицы и пуансона пользователю PowerSHAPE не приходится вручную зашивать оставшиеся на месте удаленных элементов вырезы, которые планируется обрабатывать электродом. Кроме того, в PowerSHAPE имеется функция для сшивки прилегающих сегментированных поверхностей в одну цельную поверхность. Излишняя сегментированность поверхностей может быть вызвана использованной методикой построения 3D-модели и технологическими ошибками конструктора, а также конвертированием данных из одного формата в другой. В любом случае сегментированность поверхностей вызывает сложности при построении литейных уклонов на элементах со сложной топологией, затрудняет использование функций прямого редактирования и способна усложнить разработку эффективных управляющих программ для изготовления электрода на фрезерном станке с ЧПУ.
Вспомогательные функции PowerSHAPE для анализа CAD-моделей позволяют проанализировать углы наклона поверхностей и найти минимальные радиусы скруглений.
Для консолидации всей конструкторско-технологической информации о создаваемом электроде в едином проекте используется специальный формат данных TRODE. Этот файл содержит 3D-модель электрода, управляющие программы для его изготовления на фрезерном станке с ЧПУ, траектории щупа для проверки точности обработки электрода на КИМ с ЧПУ, а также технологические (наладочные) карты и управляющие программы для электроэрозионного станка с ЧПУ. Хранение всей информации о проекте в одном файле существенно упрощает управление разнородными данными и повышает удобство работы с информацией. Формат файла TRODE совместим с Windows Explorer, благодаря чему пользователь может просмотреть все содержимое файла, не открывая его.
Для удобства управления данными пользователь может экспортировать из Delcam Electrode перечень всех применяемых электродов. Информация может быть сохранена в виде таблицы в формате HTML, Microsoft Excel и CSV, содержащей в себе подробное описание всех параметров обработки: наименование электрода, размер заготовки, материалы, величину межэлектродного зазора и т. д. Сводные данные необходимы при изготовлении сложных пресс-форм, в процессе электроэрозионной обработки которых используется большое количество разных электродов.
В процессе изготовления литейных пресс-форм для производства пластмассовых деталей часто используется прошивная электроэрозионная обработка профилированными электродами (рис. 10). Этот метод незаменим при прошивке в пуансонах узких формообразующих щелей и конических отверстий, посредством которых на готовом изделии формируются тонкостенные ребра жесткости, стенки, наплывы и т. п. При прошивной электроэрозионной обработке профилированным электродом форма обработанной поверхности однозначно определяется геометрией электрода, который выполняет равномерное поступательное перемещение. Решение Delcam Electrode позволяет программировать электроэрозионную обработку профилированными электродами с их перемещением вдоль направляющих прямых в любых направлениях.
После завершения процесса конструирования электрода задаются технологические данные для его механообработки — величина межэлектродного зазора, а также значения припусков для получистовой и чистовой фрезерной обработки. Эти данные используются CAM-системой PowerMILL в процессе разработки управляющих программ для изготовления электродов на станках с ЧПУ (рис. 11). Пользователь также может указать контрольные точки, которые затем задействуются в CAI-системе PowerINSPECT при задании траектории движения контактного щупа в процессе выполнения серии проверочных замеров (рис. 12). CAI-система PowerINSPECT позволяет генерировать управляющие программы для КИМ с ЧПУ, а также выполнять замеры непосредственно на станке с ЧПУ при помощи прецизионных контактных измерительных систем (например, производства Renishaw).
Некоторые проекты подразумевают изготовление большого количества электродов схожих форм и размеров. В этом случае можно воспользоваться шаблонами обработки PowerMILL, которые позволят автоматизировать разработку управляющих программ для обработки серии однотипных деталей. С этой целью все формообразующие поверхности электрода, в зависимости от своего типа (рабочие, чистовые, вспомогательные и т. п.), автоматически кодируются в CAD-системе PowerSHAPE при помощи стандартной цветовой схемы, которая затем распознается в CAM-системе PowerMILL при создании управляющих программ для фрезерной обработки электродов. Отметим, что размеры заготовки и значения межэлектродных зазоров также хранятся в едином файле проекта TRODE. Если межэлектродный зазор можно задать постоянным по всей глубине рабочих поверхностей электрода, то в этом случае PowerMILL позволяет автоматически ввести коррекцию для обработки рабочих поверхностей с учетом поправки на межэлектродный зазор. После того как в PowerMILL создан шаблон для типовой обработки, управляющие программы для обработки всей серии электродов могут быть сгенерированы автоматически.
В процессе компьютерной 3D-симуляции (рис. 13) электроэрозионной обработки пользователь может воспользоваться стандартными каталогами держателей фирм Erowa, Hirschman и System 3R (рис. 14) либо добавить в редактируемую базу данных стандарты собственного предприятия.
Для сравнения результатов фактических замеров электрода сложной формы (изготовленного с учетом межэлектродных зазоров) с его теоретической CAD-моделью в CAI-системе PowerINSPECT применяется функция оптимального совмещения. Наличие в файле проекта TRODE набора заданных контрольных точек позволяет упростить создание последовательности контактных измерений и автоматизировать анализ результатов. Пользователь может также выполнить в PowerINSPECT необходимые дополнительные замеры на интересующих его участках. Если в процессе проверочных замеров в геометрии электрода будут выявлены небольшие погрешности, которые можно компенсировать в процессе электроэрозионной обработки, то Delcam Electrode может автоматически внести необходимые поправки в управляющую программу электроэрозионного станка.
Решение Delcam Electrode поддерживает электроэрозионное оборудование таких известных фирм-производителей, как Agie Charmilles (стойки УЧПУ Agievision и CT Millennium), Exeron, JDMA EPX, Makino EDM, Mitsubishi Electric, ONA EDM, OPS-Ingersoll, Sodick и Zimmer&Kreim. Технологические (наладочные) карты для использования электродов могут генерироваться Delcam Electrode автоматически в соответствии с выбранным шаблоном, который может быть настроен под стандарты конкретного предприятия. Автоматическая генерация технологических карт (рис. 15) обеспечивает постоянную доступность всей информации по проекту на всех стадиях производственного процесса. Комплект сопроводительных документов может быть оформлен в виде чертежей, HTML-файлов или электронных таблиц Microsoft Excel. Благодаря этому взаимодействие между вовлеченными в проект специалистами становится более легким и быстрым. Кроме того, автоматическая генерация технологических карт дает возможность проще наследовать информацию из ранее выполненных проектов. Delcam Electrode позволяет также автоматически сгенерировать готовые управляющие программы для электроэрозионного оборудования, применение которых исключает необходимость ручного ввода данных в станок оператором. Такая автоматизация снижает вероятность возникновения ошибок, особенно при использовании в проекте большого количества разных электродов. При необходимости информация из Delcam Electrode может передаваться напрямую в систему цехового планирования и управления CERTA.
