КОМПАС‑3D v18 — став ще швидше, надійніше і функціональніше завдяки виходу SP1. Крім великої кількості поліпшень, сервіс-пак включив у себе більше 40 новинок у 3D-моделюванні, 2D-проектуванні, інтерфейсі та машинобудівних додатках. Розповімо детальніше про деякі з них.

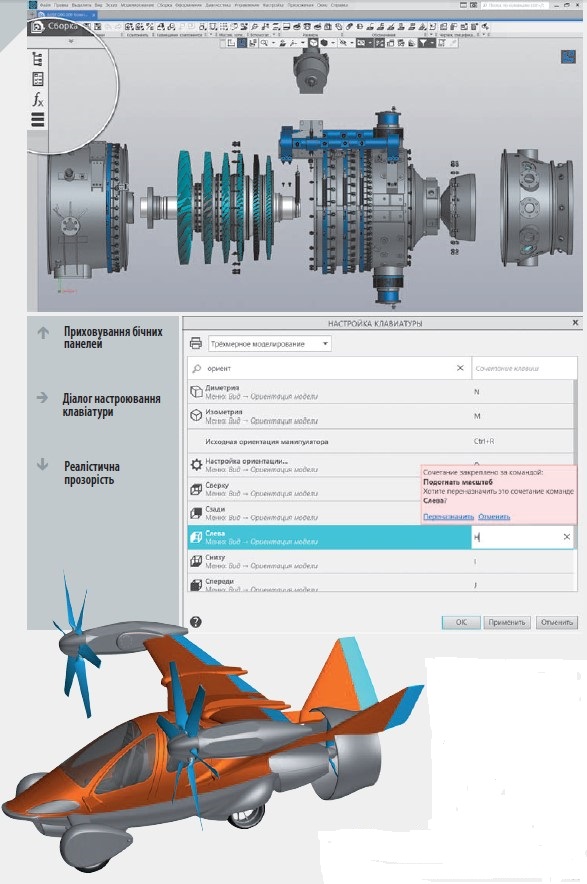

Зараз графічну область можна збільшити завдяки автоматичному приховуванню бічних панелей (Параметри, Дерево документа та інше).
При виклику ж будь-якої команди панель Параметри з’являється автоматично ізалишається на екрані до завершення команди.
Налаштовувати «гарячі» клавіші тепер можна ще швидше, тому що всі зміни застосовуються миттєво — без закриття діалогу настроювання клавіатури.
Тут же можна відпрацювати конфлікти і, наприклад, роздрукувати список призначених «гарячих» клавіш.
У налаштуваннях редактора моделей знову з’явилася можливість встановлювати реалістичну прозорість. І вона не просто повернулася, тепер вона точніша, швидша і використовує можливості сучасних відеокарт.

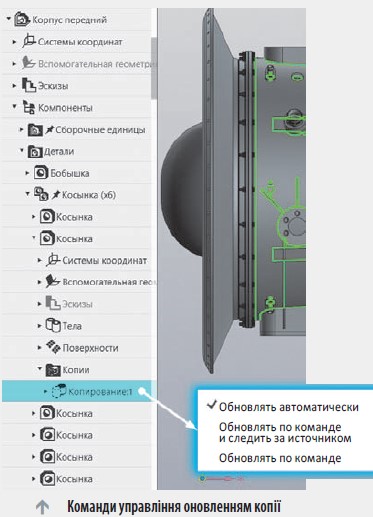

Можливість копіювання геометрії об’єктів (тіл, поверхонь та інше) з’явилася ще в КОМПАС‑3D V15. Нагадаємо, копії геометрії зберігають зв’язок зі своїми вихідними об’єктами, тобто змінюються при їх редагуванні. Тепер у КОМПАС‑3D v18.1 користувач може включити ручне оновлення копії, а також вказати, чи повинна вона відстежувати появу змін у своєму файлі-першоджерелі.
Цей механізм дозволить вносити зміни в джерело і при цьому не міняти його копію. Це нововведення особливо стане в нагоді при колективній розробці складних виробів.

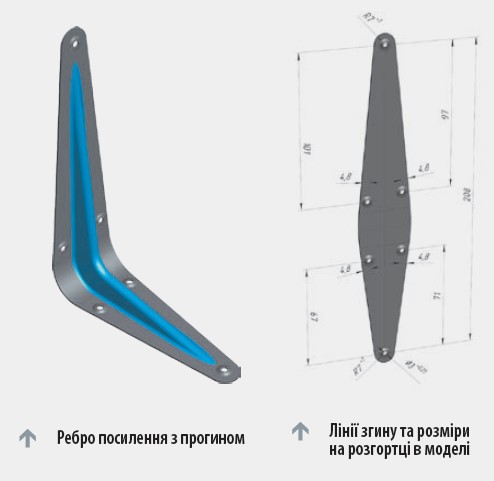

По-перше, тепер ребра посилення можуть бути з прогином.
По-друге, тепер можна створювати лінії згину безпосередньо на розгортці. Це потрібно і для правильного візуального сприйняття, і може застосовуватися для створення розмірів від ліній згину прямо в моделі.
По-третє, розміри й елементи позначень тепер можна робити безпосередньо в режимі розгортки в моделі. Зрозуміло, всі ці об’єкти можна передати в креслення.

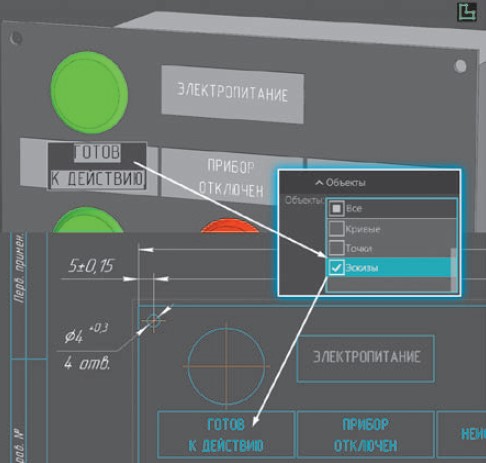

Тепер з моделі в креслення можна передати ескіз. Це позбавить користувача від необхідності видавлювати ескізи з елементами маркування (товарним знаком, заводським номером, різними технічними даними та інше) і тим самим ускладнювати модель. Швидкість побудови асоціативних видів/розрізів з такої моделі значно зросте.

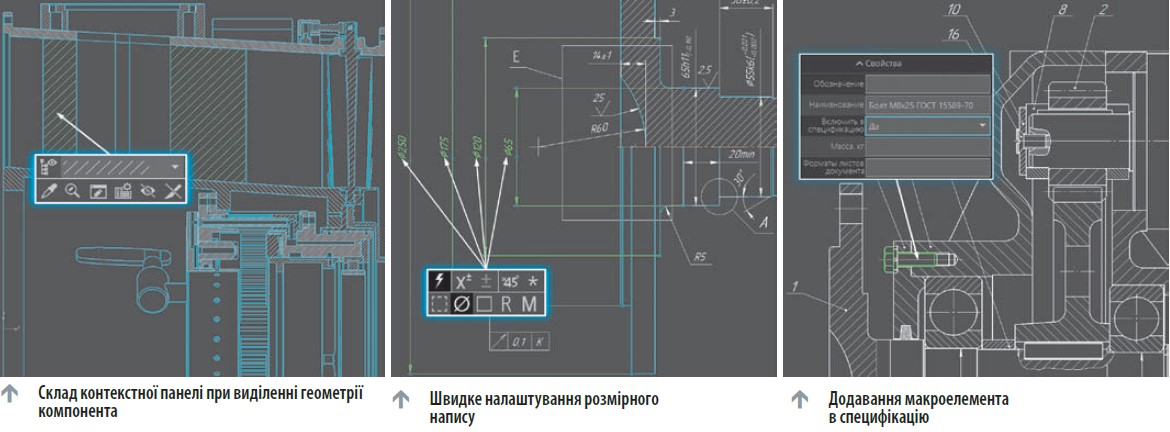

При виділенні в асоціативному вигляді будь-якої частини компонента тепер можна:
Усе це, безумовно, прискорює багато рутинних процесів.
При виборі одного або декількох розмірів одночасно тепер можна швидко змінити текст розмірного напису, а саме: виключити відображення допуску, додати текст «х45°», знак «діаметр», «квадрат», розмір для довідок та інше.
Зміни торкнулися і специфікацій. По-перше, тепер можна швидко створити специфікацію по складальному кресленню, при цьому до неї автоматично підключиться і саме складальне креслення, і 3D-модель за її наявності. По-друге, з’явилася нова команда — «Видалити об’єкти користувача», яка видаляє всі створені вручну об’єкти специфікації, крім розділу Документація. По-третє, макроелементи або зображення з виду іншого креслення тепер можна додати в специфікацію за допомогою одного кліка.

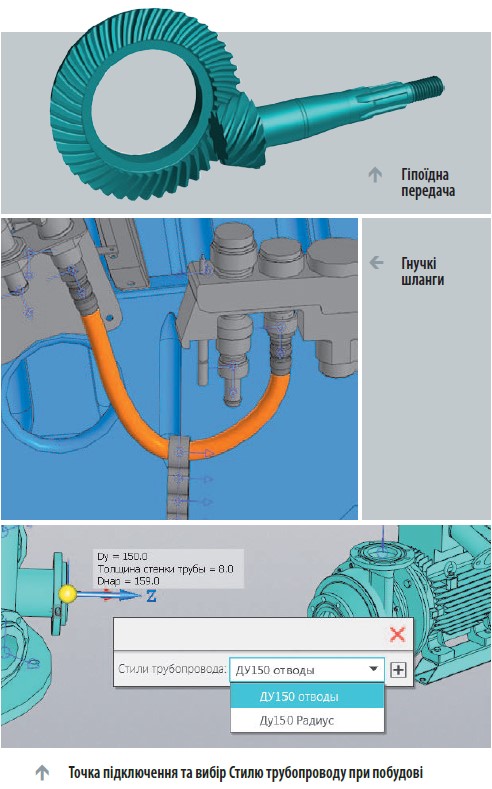

У додатку «Вали і механічні передачі» з’явився новий тип механізмів — Гіпоїдні передачі. Це тип конічних коліс зі зміщенням по осі. Для нього характерні підвищена здатність навантаження, плавність ходу і безшумність роботи. Завдяки цим характеристикам він знайшов застосування в транспорті: у приводах ведучих осей автомобілів та динамо-машинах залізничних вагонів.
Головна новинка додатка «Обладнання: Трубопроводи» — Гнучкі шланги. Це можуть бути рукава високого тиску (РВТ), для гідравліки різних механізмів машин і обладнання, або шланги транспортування різних середовищ, наприклад рукава газової зварки або заправки нафтопродуктами. Тепер буквально за дві секунди можна провести потрібний шланг з точки А в точку Б.
Інша новинка додатка — Стилі трубопроводу. Вона дозволить створювати в одному трубопроводі ділянки труб з різними властивостями (найменування, умовний прохід труби, товщина стінки труби, зовнішній діаметр труби, умовний тиск, середовище).
Ще один новий об’єкт додатка — Точка підключення, необхідна для автоматичного вибору стилю трубопроводу. Рекомендується створювати точку підключення на обладнанні. Це зручно при його багаторазовому застосуванні.
Майбутню версію КОМПАС‑3D, яка вийде у 2020 році, розробники планують розвивати в таких напрямках:
