MarShaft SCOPE — современные высокоэффективные системы для контроля валов

СТАТЬЯ ИЗ РУБРИКИ: «НА ОБЛОЖКЕ ЖУРНАЛА»

MarShaft SCOPE Scope 250 plus — универсальная автоматическая оптическая система измерения валов



Задачи измерения в производстве усложняются с той же скоростью, с которой происходит развитие технологий обработки. Требования к точности изготовления постоянно повышаются, а время механической обработки (точения, фрезерования, шлифования и т. д.) постоянно уменьшается. В этих условиях быстрое измерение изделий, не отходя от обрабатывающего станка, становится практически обязательным. Возможность контролировать изделие там, где оно создается, и сразу использовать информацию о результатах измерения в производственном процессе позволяет быстрее избежать брака по сравнению с проверкой детали в удаленной от производства измерительной лаборатории. Гибкая система контроля валов MarShaft SCOPE 250 plus производства фирмы Mahr позволяет осуществить быстрое, точное и полностью автоматическое измерение деталей типа тел вращения непосредственно в производственных условиях.

Система измерения MarShaft SCOPE 250 plus включает в себя высокоточную ось измерения круглости (C) и вертикальную измерительную ось (Z) с диапазоном измерения 250 мм. Сердцем системы является современная CMOS матричная камера («живое» изображение) высокого разрешения с полем зрения 1088 x 2048 точек. Высокая скорость съемки — более 120 кадров в секунду — обеспечивает кратчайшее время измерения. Функции масштабирования позволяют измерять мельчайшие элементы, которые очень трудно или вообще невозможно контролировать традиционными методами.

Краткий обзор рабочих характеристик

• Новая камера высокого разрешения с ПЗС-матрицей с прямым видеоизображением, полем изображения при прямой передаче 40 мм и скоростью сканирования более 120 изображений в секунду;

• высокоточные измерения диаметра и длины;

• высокая скорость измерения (до 200 мм/с);

• программная платформа MarWin воплощает в себе накопленный за десятилетия опыт Mahr в области измерения длины, формы, расположения и контуров;

• идеальная цена для небольших оптических приборов начального уровня, предназначенных для измерения валов.

Технические характеристики

  • Предел допустимой погрешности измерения диаметра (X) (мкм) ≤ (1,5 + l/40) L в мм
  • Объектив - Телецентрический прецизионный
  • Камера высокого разрешения - На ПЗС-матрице
  • Предел допустимой погрешности измерения длины (Z) (мкм) ≤ (3,0 + l/125) L в мм
  • Угловое разрешение (°) – 0,01–0,0001
  • Диапазон измерения диаметров (X) (мм) - 40
  • Разрешение, длина/диаметр (мм) - 0,01–0,0001
  • Диапазон измерений длины (Z) (мм) – 250

Основные измеряемые параметры

• Длина

• Диаметр

• Погрешности формы и расположения

• Смещение

• Ширина канавки

• Ширина фаски

• Точки пересечения

• Положение точек пересечения

• Углы поворота

• Радиус

• Расположение радиуса

• Длина конуса

• Угол

• Шаг

• Лыски под ключ

• Наружная резьба

ВЕРСИИ

MarShaft Scope 250 plus с осью C и задней бабкой предназначена для статических и динамических измерений деталей, зафиксированных между центрами бабок: 2 центра 60°, диаметр 2–15 мм (0,079–0,591 дюйма) входят в комплект поставки.

MarShaft Scope 250 plus с высокоточной осью C и задней бабкой предназначена для контроля отклонений формы с высокоточной осью C и задней бабкой для статических и динамических измерений образцов, зафиксированных между центрами бабок: 2 центра 60°, диаметр 2–15 мм (0,079–0,591 дюйма) входят в комплект поставки.

MarShaft Scope 250

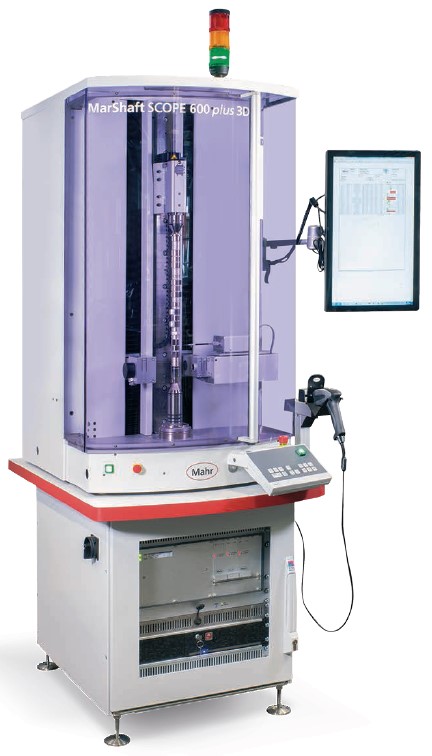

MarShaft Scope 600 plus 3D - ОПТИЧЕСКАЯ СИСТЕМА ИЗМЕРЕНИЯ ВАЛОВ

Являясь специалистом по отраслевым решениям, компания Mahr представляет абсолютно новый метод измерения распределительных валов, а также цилиндрических зубчатых колес с прямыми и косыми зубьями (по отдельному заказу) с помощью нового прибора MarShaft SCOPE 600 plus 3D: использование оптических датчиков в сочетании с контактными щупами обеспечивает возможность проведения полного трехмерного контроля деталей за один установ. В ответ на потребность рынка в подобных решениях компания Mahr усовершенствовала свою очень востребованную и признанную систему MarShaft SCOPE 750 plus. Теперь она оснащена новым двумерным датчиком, задней бабкой с электроприводом и функцией калибровки линейных осей. Матричная камера позволяет буквально за секунды выполнить оптическое измерение таких параметров, как диаметр, длина, радиус, геометрическая форма, характеристики расположения, угол кулачка или подъем кулачка. Дополнительный двумерный датчик служит для обнаружения параметров, не поддающихся оптическому измерению: кулачков вогнутой формы, всех обычно измеряемых параметров цилиндрических зубчатых колес, торцового биения, базовых элементов, которые обмеряются в осевом направлении, таких как глухие отверстия. Оптические и контактные системы в этом решении калибруются в одной системе координат. Для управления измерительной системой используется программное обеспечение MarWin, благодаря чему обеспечивается возможность полной трехмерной проверки деталей.

Область применения: полный спектр измерений распределительных валов.

Типовые детали:

• распредвал;

• эксцентриковый вал;

• валы со шпоночными пазами или глухими отверстиями.

Параметры

• Сканер штрихкодов

• Сигнальная лампа (красный, желтый, зеленый)

• Центр с покрытием (привод не требуется)

• Система поглощения вибраций

• Температурная компенсация

• Измерение резьбы

• Измерение валов турбокомпрессоров

Особенности системы:

• полное измерение распределительных валов, включая измерение углов кулачков и всех профилей кулачков;

• измерение цилиндрических зубчатых колес;

• измерение контуров;

• отсутствие радиальных приводов;

• прямое измерение базы (плоские элементы, глухие отверстия или шпоночные пазы);

• измерение шпоночных пазов;

• измерение глухих отверстий;

• 100 % поддержка трехмерных измерений с помощью нового двумерного датчика 1320– 2;

• дополнительная ось измерения Y;

• специальная калибровка линейных осей (Z/X/Y);

• программное обеспечение MarShaft Professional;

• пульт ручного управления.

Технические характеристики

Предел допустимой погрешности измерения диаметра (X) (мкм) (1,0 + L/125) L в мм (при 20 °C ±1 °C на контрольном эталоне)

Приводы - Серводвигатели

Объектив - Телецентрический прецизионный

Матрица ПЗС - Высокого разрешения

Предел допустимой погрешности измерения длины (Z) (мкм) - (2 + L/125) L в мм (при 20 °C ±1 °C на контрольном эталоне)

Угловое разрешение (°) - 0,01–0,0001

Диапазон измерения диаметров (X) (мм) - 120

Вес детали (максимальный) в кг (текст) - 15

Разрешение, длина/диаметр (мм) - 0,01–0,0001

Диапазон измерений длины (Z) (мм) – 600


Офіційний представник Mahr GmbH в Україні —  ІТЦ «ТЕХНОПОЛІС»

office-info@technopolice.com.ua

www.technopolice.com.ua

+38 044 536 16 32

+ 38 050 385 46 40
