Компанія Іскар, будучи одним із лідерів інструментальної галузі, невпинно впроваджує інноваційні рішення технічних завдань, які знову та знову постають перед металообробниками.
Хоча тема швидкісного різання не нова, постійне вдосконалення матеріалів і посилення вимог до їх обробки стимулює виробників інструменту до пошуку нових рішень. Одним із них є лінійка багатозубих суцільнометалевих твердосплавних кінцевих фрез CHATTER-FREEEC-E7/H7-CF.
Фрезерування є невід'ємною частиною сучасної металообробки, еволюція якої обумовлена зростаючими вимогами до точності, продуктивності та екологічності процесів. На даний час його розвиток визначається декількома ключовими факторами, а саме:
• активне впровадження на машинобудівних підприємствах адитивних технологій, а також високошвидкісного та адаптивного фрезерування;
• отримання заготовок методами точного кування, лиття за виплавленими моделями, 3D-друку та іншими способами, що зменшують об’єм видаленого в стружку матеріалу та, відповідно, обсяг фрезерної обробки;
• більш широке використання кераміки, композиційних волокнистих матеріалів і спечених сплавів тугоплавких металів, що, своєю чергою, ставить завдання підвищення ефективності їх різання;
• курс автомобілебудівників на електромобілі та гібриди, для оснащення яких використовуються вироби з нових конструкційних матеріалів, які потребують інноваційних методів обробки.
Сучасні багатокоординатні верстати відкривають нові горизонти для складних фрезерних операцій, удосконалення технологій, підвищення якості поверхні, точності обробки та, відповідно, конкурентоспроможності. Інноваційні стратегії фрезерування насамперед зосереджені на швидкості видалення матеріалу — material removal rate (MRR), якості отримуваної поверхні та екології.
 |
 |
|
| Прецизійне фрезерування — різання металу на сучасних багатоосьових верстатах з високоякісними системами ЧПК, оснащених інноваційним інструментом та оснасткою, що дозволяє досягти високої точності обробки складних деталей. | Високошвидкісна обробка — High Speed Mashining (HSM) — різання з високою швидкістю та подачею на зуб, що дозволяє не тільки підвищити швидкість видалення металу, тобто продуктивність, а й якість поверхні деталі. | Фрезерування з високою подачею — HighFeedMilling (HFM) — використовується на чорнових операціях, що дозволяє ефективно видаляти більші обсяги матеріалу за одиницю часу. |
 |
 |
 |

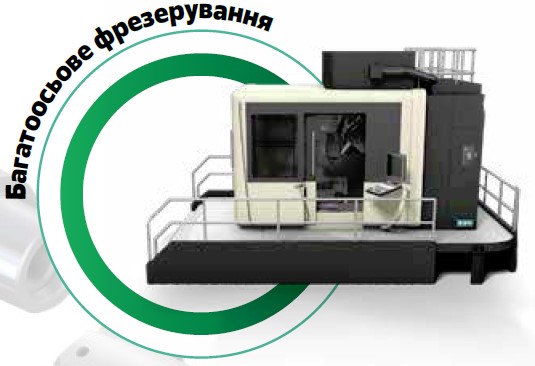

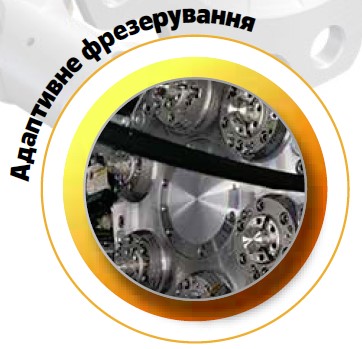

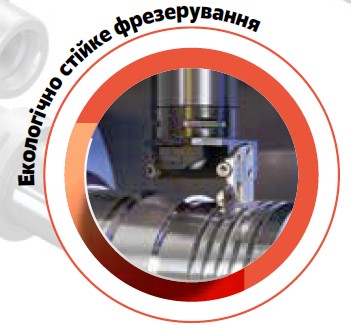

| Адаптивне фрезерування — різання металу на верстатах з інтелектуальними системами, які завдяки постійному моніторингу регулюють процеси обробки у реальному часі. | Багатоосьове фрезерування — реалізується на багатокоординатних верстатах з ЧПК, коли переміщення деталі та обробного інструменту відбувається одночасно по всіх осях. При цьому керується не тільки траєкторія руху фрези по поверхні деталі, а й орієнтація її осі, що дозволяє отримувати вироби складної форми. | Екологічно стійке фрезерування — передбачає використання енергоефективних верстатів та інструменту, екологічних ЗОР і стратегій мінімізації відходів для зниження негативного впливу на навколишнє середовище, а також подальшу переробку та повторне використання матеріалів. |
Прогрес у технології металообробки неможливий без інтеграції та взаємного впливу сучасних верстатів, інноваційного різального інструменту та систем автоматизованого інжинірингу — Computer-AidedEngineering (CAE):
Сьогодні перед розробниками фрезерного інструменту стоїть низка завдань. Це насамперед:
• впровадження матеріалів та покриттів, що підвищують зносостійкість та термостійкість інструменту, що також характеризуються здатністю утримувати мастило;
• постійне вдосконалення надтвердих сплавів та керамічних матеріалів;
• оптимізація форми ріжучих кромок, що сприяє зниженню зусиль різання та забезпечує більш ефективне відведення стружки;

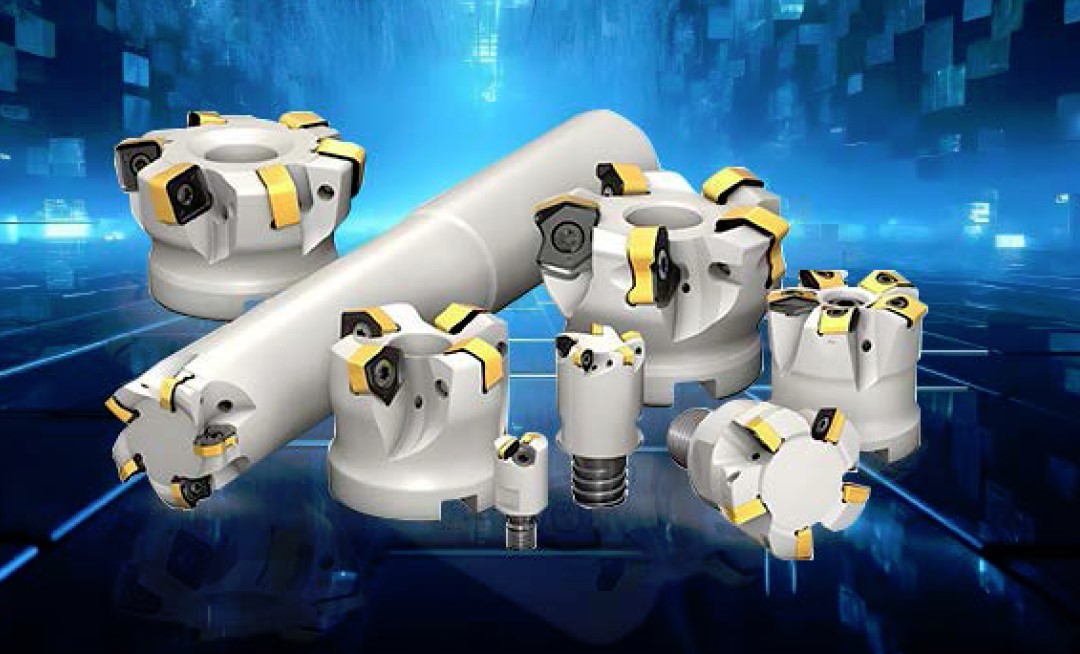

• впровадження інструменту зі змінними ріжучими пластинами покращеної конструкції, що дозволяє підвищити його ефективність:
• продуманий дизайн пластин з оптимальною кількістю змінних ріжучих кромок без зниження їх характеристик;
• застосування багатозубих твердосплавних фрез зі змінним кроком зубів, що знижує вібрації та забезпечує стабільність обробки;
• використання змінних фрезерних головок.
Високошвидкісне трохоідальне фрезерування забезпечує рівномірний розподіл навантаження на інструмент. Цей метод є особливо ефективним для обробки глибоких пазів, кишень і порожнин в умовах зниженої жорсткості системи ВПІД (верстат — пристрій — інструмент — деталь). Він також дозволяє обробляти складні матеріали, такі як високотверді сталі та жароміцні суперсплави. Для вирішення завдань високошвидкісного фрезерування компанія ISCAR вивела на ринок сімейство багатозубих суцільнометалевих твердосплавних кінцевих фрез.
CHATTER-FREE EC-E7/H7-CF
Спеціально розроблені для трохоідальної обробки
Високошвидкісне трохоідальне фрезерування по криволінійній траєкторії дозволяє підтримувати постійне навантаження на ріжучу кромку, ефективно обробляючи глибокі канавки у виробах із важкообробних матеріалів, таких як високоміцні сталі та високотемпературні суперсплави (HTSA).
Конструкція даних фрез характеризується різними кутами нахилу гвинтової лінії та змінним кутовим кроком, що суттєво знижує динамічні коливання, забезпечуючи стабільну роботу при обробці глибоких пазів, кишень та порожнин.
Ці кінцеві фрези постачаються з різним співвідношенням довжини різальної частини до її діаметру.
HSM90SFAL‑22
Фрези, які призначені для ефективної обробки алюмінію на високих швидкостях
На них встановлені великогабаритні ріжучі пластини, які забезпечують глибину різання до 22 мм. Кишеня фрези, в якій розміщена пластина, має виступаючий гребінь на нижній поверхні сідла, а нижня поверхня пластини має відповідну канавку, яка охоплює гребінь при встановленні пластини в кишеню. Дана конструкція запобігає радіальному зсуву пластини відцентровою силою, що виникає при обертанні фрези на високих швидкостях і знижує навантаження на затискний гвинт. Конструкція фрези забезпечує надійне фрезерування в діапазоні швидкостей обертання до 31000 об/хв.
Широкий асортимент HFM-інструменту, зокрема лінійка фрез
Призначені для чорнової обробки прес-форм і штампів з високою подачею
Лінійка фрез NEOFEED.
Призначені для продуктивної та економічної чорнової обробки
Оснащені індексованими квадратними двосторонніми пластинами з 8 ріжучими кромками.
 |

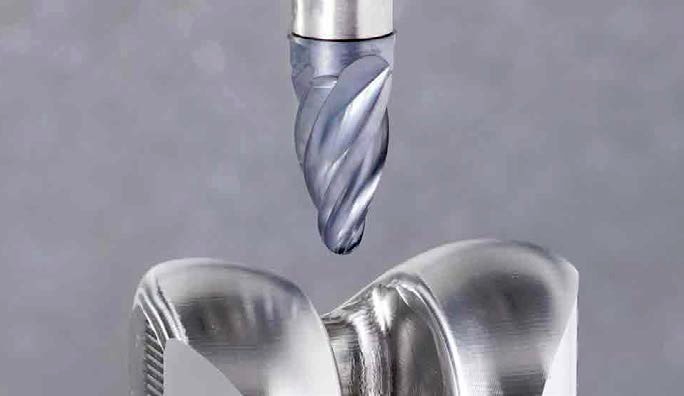

Різноманітні рішення для сучасних багатоосьових верстатів, які разом із системами автоматизації проєктування CAD/CAM дозволяють швидко та точно обробляти деталі складної форми з мінімальними припусками: змінні головки MULTI-MASTER, сегментні та бочкоподібні фрези, а також фрези, оснащені однією пластиною. |
Нові монолітні керамічні кінцеві фрези, що застосовуються в аерокосмічній та інших галузях промисловості, призначені для обробки високотемпературних суперсплавів на основі нікелю (HTSA), таких як Inconel, Incoloy, Haynes тощо. Для їх виробництва використовуються передові керамічні матеріали, зокрема чорна кераміка, що армована віскерами, та SiAlON. Даний інструмент забезпечує високу якість поверхні на швидкостях до 1000 м/хв.
