Высокоскоростная точная фрезерная обработка на обрабатывающем центре Sodick UH650L

Sodick предлагает новое решение по высокоточной обработке - сверхвысокоскоростной вертикальнофрезерный центр UH650L.

В отличие от традиционного метода раздельного выполнения чернового и тонкого фрезерования, новая технология объединяет оба прохода обработки в одном рабочем режиме. Благодаря увеличению производительности шлифования и высокоскоростного сверления небольших отверстий без дополнительного дорогостоящего оборудования это делает UH650L самым современным высокоскоростным фрезерным обрабатывающим центром Sodick.

Вертикальный обрабатывающий центр Sodick UH650L оснащен запатентованными энергосберегающими линейными двигателями Sodick и линейными стеклянными шкалами с вводом пяти знаков после запятой и обратной связью. Эта комбинация обеспечивает повышенную скорость и точность, позволяя обрабатывать самые сложные трехмерные контуры.

Назначение: высокоскоростная обработка электродов и закаленных деталей пресс-форм и штампов, обработка специальных материалов (акрил, твердый сплав и т.д.) и микрообработка.

  • Линейные высокоскоростные ультрапрецизионные фрезерные станки-обрабатывающие центры.
  • Уникальные возможности по обработке деталей прессформ и штампов без последующей полировки.
  • Обработка прецизионных деталей и труднообрабатываемых материалов.
  • Широкие технологические возможности.

Высокоскоростные линейные фрезерные станки «Содик» представляют собой симбиоз традиционных и ультрасовременных технологий и предоставляют пользователю недостижимые ранее технологические возможности.

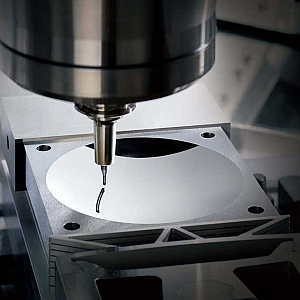

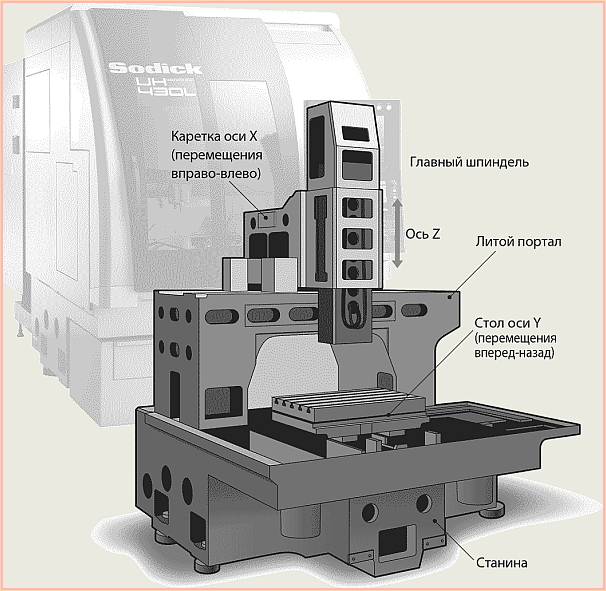

Конструкция фрезерных центров Sodick

Микронная точность обработки и зеркальное качество обработанных поверхностей невозможны без высокой жесткости и стабильности конструкции станины и портала. Требования особенно высоки поскольку машины проектируются для высокоскоростной прецизионной фрезерной обработки. К тому же в станках применены сверхвысокодинамичные линейные двигатели со скоростными перемещениями, создающие более высокие динамические нагрузки на несущие конструкции как результат почти мгновенных ускорений и торможений.

Чтобы максимально сократить воздействие больших нагрузок вибраций и температурных деформаций, несущие конструкции линейных фрезерных станков «Содик» разработаны и изготавливаются с большим запасом жесткости и прочности. Станина станка выполнена из чугуна марки FC300, портал — из чугуна марки FCD-500. Эти материалы способствуют снижению вибраций и имеют минимальные температурные деформации в нормальных производственных условиях. Непревзойденная жесткость конструкции в сочетании с большой массой обеспечивают высокую точность и качество поверхности обрабатываемых деталей. Несущие литые детали станка изолированы от зоны обработки, что снижает влияние температурных факторов на конструкцию станка.

Сверхпрецизионные шпиндели с конусами HSK25E, HSK32E, BBT30 имеют увеличенный ресурс за счет использования системы принудительной смазки масляным туманом.
Термозажимные патроны обеспечивают минимальное биение (в пределах нескольких микрон при длине инструмента 100 мм) и надежную фиксацию инструмента.

Линейные двигатели обеспечивают превосходную динамику подач (ускорение 1 G) и высочайшую точность позиционирования, обладая дискретностью подач 0,1 мкм. В отличие от ходовых винтов линейные двигатели не подвержены механическому износу.

На станке установлены роликовые направляющие, обеспечивающие большую стабильность за счет линейного контакта в поперечном направлении рабочей поверхности направляющих, двухстороннюю опору, а также высокую жесткость и способность к гашению вибраций. Роликовые направляющие обеспечивают скорость подачи до 5 м/сек., а также большую точность и нагрузку по сравнению с обычными шариковыми направляющими.

Высокопроизводительная система управления LN4X обеспечивает одновременное управление по 3/5 координатам в режиме высокоскоростной обработки. Встроенные системы адаптивного и упреждающего управления движением обеспечивают идеальную траекторию обработки.
Высокая производительность системы в целом также обеспечена использованием контроллера управления перемещениями K-SMC собственной разработки. Эти контроллеры отслеживают исполнение команд перемещений без использования основного модуля ЧПУ, что значительно повышает производительность системы.

Сверхвысокомоментные прецизионные планарные (плоскопараллельные) линейные двигатели (ЛД) собственной разработки и изготовления, начиная от редкоземельных Ne-Fe-B магнитов. Планарные ЛД с сердечниковыми катушками имеют большой запас мощности и тяги! Вектор тяги максимально совпадает с направлениями подач.

Чугун-миханит (Meehanite® cast iron) с малым тепловым расширением — 11×10-6/°С во всех несущих конструкциях станка (станина, портал, каретка стола, каретка оси X).
