Перш ніж братися за виготовлення меблевого виробу, слід його спроєктувати та візуалізувати. Це допоможе виробнику виявити та виправити помилки, покаже, який насправді вигляд матиме майбутній виріб, його відповідність обраному стилю. На даний час існує чимало програмного забезпечення, призначеного як для професійного (промислового) конструювання, так і для індивідуальних користувачів, які бажають самостійно спроєктувати для себе меблі.
Конструювання корпусних меблів — доволі скрупульозний процес, що вимагає утримання в полі зору як глобальної концепції, так і безлічі дрібних деталей. На відміну від креслення, що виконуються вручну на папері, засоби автоматизованого проєктування (САПР) надають контроль над усіма створеними об’єктами, включно з можливістю їх редагування, копіювання, компонування тощо.
Основне завдання проєктування, яке полягає в розташуванні деталей корпусних меблів у просторі з їх взаємним компонуванням, вирішується в певному обсязі будь-якою програмою проєктування меблевих виробів. Тривимірна візуалізація дозволяє вільно оперувати об’єктами, переміщувати їх у просторі та оглядати з будь-якого вигідного ракурсу.
Переважно програми проєктування, одержуючи від користувача певні параметри меблевих виробів, самостійно виконують багато операцій з конструювання меблів за закладеними в них алгоритмами. Вони допомагають створити макети майбутніх виробів, вибрати матеріали, фурнітуру, а також скласти кошторис і оцінити вартість. Тому проєктування виробів з їх допомогою не вимагає наявності відповідних «технологічних» навичок та знань і може полегшити працю конструктора. Проте простота використання такого програмного забезпечення дає можливість проєктування відносно простих виробів.
Програмне забезпечення ImosiX, розробником якого є однойменна німецька компанія ImosAG, — це комплексне рішення з розробки та виробництва меблів для виробничих підприємств, що використовують мережеві виробничі потужності та Industry 4.0.
Програма працює в спільній оболонці, яка об’єднує декілька виконавчих модулів (рис. 1):

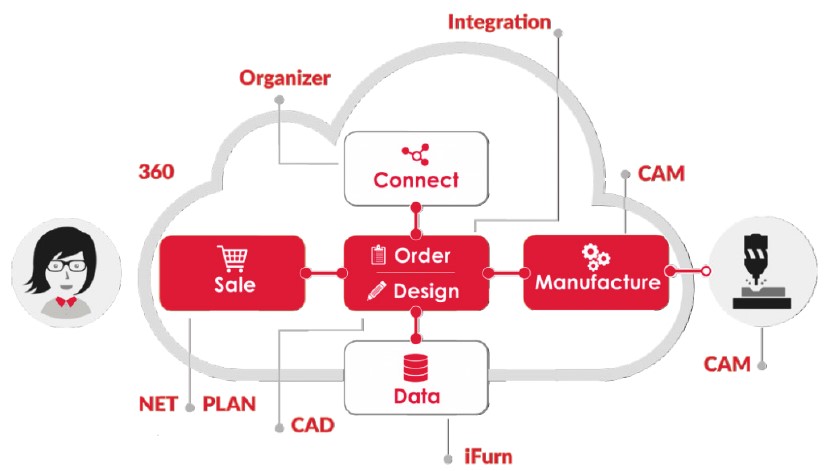

Рис. 1. Структура програмного комплексу Imos iX
Джерело: https://soft-technik.net/en/

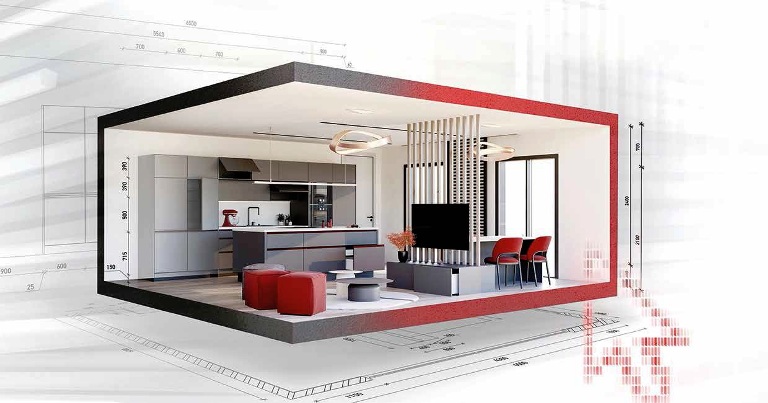

Imos iX супроводжує виробників меблів та предметів інтер’єру від планування, конструювання та презентації до виробництва та продажу. Спеціальні 3D-конструкторські інструменти пов’язані із сучасним обладнанням та новими комунікаційними засобами. Це дозволяє ефективно реалізовувати роботи як з проєктування одиничних меблевих виробів, так і з реалізації складних концепцій дизайну інтер’єру. Модульна структура системи дає можливість поступово вводити та створювати виріб або комплект з кількох виробів.
Основою програми є СAD-модуль, що працює на базі AutoCad і дозволяє виконувати планування, конструювання, економічні розрахунки та калькуляцію продукції, отримувати карти розкрою матеріалів, специфікації та іншу документацію за незначний проміжок часу, задаючи лише декілька параметрів.
Imos iX супроводжує виробників меблів та предметів інтер’єру від планування, конструювання та презентації до виробництва та продажу. Спеціальні 3D-конструкторські інструменти пов’язані із сучасним обладнанням та новими комунікаційними засобами. Це дозволяє ефективно реалізовувати роботи як з проєктування одиничних меблевих виробів, так і з реалізації складних концепцій дизайну інтер’єру. Модульна структура системи дає можливість поступово вводити та створювати виріб або комплект з кількох виробів.
Основою програми є СAD-модуль, що працює на базі AutoCad і дозволяє виконувати планування, конструювання, економічні розрахунки та калькуляцію продукції, отримувати карти розкрою матеріалів, специфікації та іншу документацію за незначний проміжок часу, задаючи лише декілька параметрів.
Важливою перевагою платформи є можливість вносити зміни на будь-якому етапі розрахунків, а також те, що програма використовує інформацію з каталогів провідних виробників і постачальників меблевих матеріалів та комплектуючих із оновленням в онлайн-режимі через портал даних iFurn.
Конструкторські компоненти в програмі Imos iX можна варіювати залежно від:
Ґрунтуючись на описаних механізмах і залежностях, програма imos CAD проєктує повний набір меблевих виробів з урахуванням всіх технічних і конструктивних особливостей, притаманних конкретному виробництву, а також, завдяки наявним програмним інструментам, дозволяє швидко коригувати ці параметри вже у готовому проєкті.
За допомогою асистента «Конструктор виробів» можна швидко створювати корпусні меблі: шафи, тумби, стелажі, а також декоративні панелі та додаткові елементи. «Конструктор виробів» використовує параметризовані елементи конструкції у вигляді «Правил проєктування». Крім того, є інші асистенти для конструювання нестандартних виробів та елементів: «Конструктор об’єктів» і «Конструктор елементів».
Правила проєктування в середовищі Imos iX поділяють на: правила, що стосуються окремих елементів конструкції; правила, що стосуються всіх конструкційних груп, окрім параметрів конструкції (відступи, вид фрезерування); правила, що описують тип з’єднання з іншими структурними елементами.
Конструктивні елементи визначаються в різних варіантах розмірів і описуються з точки зору виду матеріалу, поверхні, форми та профілю. З іншого боку, об’єкти — це постійні елементи конструкції, такі як ручки, вбудовані елементи або з’єднувальна фурнітура, що визначаються за допомогою комерційних і технічних властивостей.
Аналогічним чином можуть бути визначені збірні елементи, такі як конструкція перегородок у технології сендвіч панелей, меблеві фасади рамко-тахлевої конструкції, потовщені стільниці, металеві конструкції або будівельні елементи магазинів. Збірні елементи, такі як рамкові конструкції, можуть бути визначені шляхом вкладення різних одиничних елементів в збірку.
Завдяки можливості визначати даний збірний елемент за допомогою правил вони можуть бути динамічно адаптовані до необхідної в даний час конструкції. Існує постійний доступ до бібліотек із заповненнями, профілями і т. ін. Обираючи певний матеріал, можна отримати основні дані, необхідні для складання специфікацій, виконання розрахунків та організації виробництв, забезпечення фотореалізму проєктованого виробу.
Для взаємодії з технологічним обладнанням, а також для полегшення операцій з організації та керування технологічними процесами на виробництвах використовують модуль Imos CAM. Він дозволяє напряму передавати дані розробленого проєкту на верстати з ЧПК (через згенеровані файли для керуючих програм) з метою оброблення необхідних сировини та матеріалів за наперед визначеними параметрами: швидкість різання та подачі, послідовність виконання операцій, тип застосовуваного інструменту та інше. Передбачений модулем функціонал також дозволяє використовувати на виробництві сканери для зчитування штрих-кодів з оброблюваних елементів.
Підсумовуючи все вищесказане, слід зазначити, що для проєктування та виготовлення меблевого виробу за допомогою програмного середовища Imos CAD необхідно послідовно виконати такі дії:
Розробити проєктне завдання. Виконати ескізний проєкт виробу/набору виробів, згідно з побажаннями замовника, фактичними розмірами приміщення тощо, в якому необхідно визначитись з:
Розробити технічне завдання на проєктування, спираючись на наявні в підприємства технічні засоби та обладнання.
Спроєктувати виріб. На цьому етапі, відповідно до проєктних і технічних завдань, проєктується виріб (вироби) та розробляється вся супутня документація, яка включає: робочі креслення, специфікації, карти розкрою тощо. При проєктуванні проводиться остаточний вибір матеріалів, фурнітури та комплектуючих, з урахуванням технологічних особливостей та вимог. На основі цих даних виріб буде виготовлятися на виробництві.
Виготовити виріб. Відповідно до сформованого пакета документів на виробництві виконують оброблення замовлення сировини та матеріалів з їх подальшим обробленням на верстатах з ЧПК. Якщо підприємство тільки частково забезпечене верстатами з ЧПК або вони взагалі відсутні, то на основі згенерованих програмою даних на виробництві розробляють необхідні для виготовлення виробів документи, розраховують вартість і затрати часу на виготовлення виробу. Після проведення підготовчих робіт виріб виготовляють, проводять ВТК і відправляють замовнику чи на склад підприємства. За потреби, виконати монтаж виробу можна в замовника. Для цього робітники мають отримати складальні креслення, схеми складання та інструкції — для якісного виконання роботи.
Вказана послідовність виготовлення виробу є практично обов’язковою, і виключити окремі етапи з неї неможливо, тобто виріб має пройти всі операції — від ескізного проєкту до остаточного складання. Проте практична реалізація та отримуваний економічний ефект залежатимуть від використовуваних інструментів та засобів.
Слід зазначити, що на сьогоднішній день одним із найпотужніших програмних засобів для проєктування та подальшого керування технологічними процесами виготовлення меблевих виробів є система «ImosiX» від ImosAG.
Вона дозволяє значно підвищити продуктивність праці дизайнерів та інженерів‑технологів; за допомогою використання інструментів 3D-моделювання збільшити привабливість продукту для клієнтів та інформативність для всіх учасників, які беруть участь у виготовленні виробів, тощо. Застосування програмного комплексу «ImosiX» також дозволяє збільшити гнучкість процесу як проєктування, так і виготовлення меблевих виробів, а функції, що формують пакети конструкторської та технологічної документації, дають можливість мінімізувати втрати виробництва (через нераціональне використання робочого часу чи помилковий вибір послідовності операцій, неправильний вибір оброблювального інструменту тощо) та максимізувати можливий розмір прибутку від ведення підприємницької діяльності.
