Economical Solutions from TaeguTec for Milling
To understand how technologically developed the manufacturer of cutting tools is one should learn about milling equipment produced by it. TaeguTec (South Korea) is ideal example of leading representatives in this field. The company has recently updated several series of milling equipment that now comprise more experts’ experience and innovative solutions.
Чтобы понять, насколько технологически развит производитель режущего инструмента, необходимо, прежде всего, изучить предлагаемые им решения в области фрезерования. Именно в этом виде обработки сталкиваются желание снять наибольший объем материала за короткий промежуток времени — с одной стороны и возможности имеющегося оборудования — с другой. Именно здесь находят наиболее эффективное практическое применение знания, опыт и смелые инновационные фантазии конструкторов и технологов ведущих мировых производителей.
Компания TaeguTec (Ю. Корея) обновила несколько серий выпускаемого ею фрезерного инструмента.
Одна из этих серий — CHASEMILL PLUS (рис. 1) — это фрезы нового поколения, с двусторонними пластинами общего применения увеличенной толщины. С помощью этой серии выполняются такие операции, как торцевание, выполнение пазов и уступов с углом 90°, наклонное и спиральное фрезерование. Применение двусторонних пластин позволяет существенно сократить затраты на металлорежущий инструмент.
Пластины серии фрез CHASEMILL PLUS имеют суперпозитивную геометрию (рис. 4) передней поверхности, что способствует уменьшению усилий резания и температурных нагрузок. Передний положительный угол на первой и второй стороне пластины разный, что позволяет получить обработку без вибраций, а это означает увеличение стойкости инструмента.
Пластина спиралевидного типа ANHX 160708R-M имеет 4 режущие кромки. Каждая режущая кромка имеет зачистную кромку Wiper большего радиуса. Максимальная глубина резания — до 15 мм. Существует три радиуса при вершине режущей кромки: 0,4; 0,8; 1,6 мм.
Производятся следующие типы фрез: концевые (с диапазоном диаметров от 32 до 50 мм) и торцевые (от 50 до 200 мм).

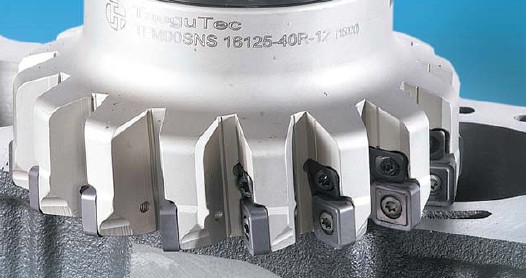

Следующая серия — фрезы LS-MILL PLUS — это прогрессивные торцевые фрезы (рис. 2) с мощными двусторонними пластинами и с высоконадежной системой их крепления типа «винт под углом» (рис. 9), которая была специально разработана для многоцелевого применения и запатентована специалистами TaeguTec.
Двусторонние пластины серии фрез LS-MILL PLUS (рис. 5 и 6) имеют суперпозитивную геометрию передней поверхности, что способствует уменьшению усилий резания и температурных нагрузок. В результате заказчик получает надежный инструмент с непревзойденной стойкостью. Благодаря уникальной системе винтового крепления удалось увеличить количество пластин на фрезе, что позволяет производить обработку при больших подачах. Как результат — повышается производительность.
В отличие от серии LS-MILL PLUS, торцевые фрезы ISO с обычной системой клинового зажима, а также фрезы с обычным винтовым зажимом для пластин не имеют такой производительности из-за недостатка свободного пространства на корпусе. Кроме того, такое уникальное крепление приводит к уменьшению затрат на приобретение дополнительных комплектующих, а также к экономии времени на переустановку пластин.
Диапазон диаметров серии фрез LS-MILL PLUS — от 50 до 250 мм. Существует три угла в плане: 45°, 75°, 90°. Все указанные выше преимущества способствуют большой популярности этой серии фрез не только в мире, но и в Украине (по результатам 2007–2008 года).
Пластины серии фрез LS-MILL PLUS представляют собой экономически выгодное решение для фрезерной обработки благодаря наличию 6 и 8 режущих кромок и имеют квадратную и треугольную форму с длиной режущей кромки 12 и 22 мм соответственно. Увеличенная толщина двусторонней пластины (без значительного увеличения стоимости) в сумме с надежным креплением к трем плоскостям посадочного места на фрезе позволяет использовать все режущие кромки без риска преждевременной поломки пластины в условиях прерывистого резания.
Рассмотрим еще одну серию фрез — Z-MILL PLUS (рис. 3). Эта серия — экономически выгодное решение для обработки сталей с утолщенными двусторонними пластинами (толщина 6,35 мм) и надежной системой винтового крепления пластин «винт под углом» . Отличительной особенностью пластин серии фрез Z-MILL PLUS есть наличие 12 (!!!) режущих кромок (рис. 7) с 2 типами стружколомающей геометрии — M и ML (рис. 8). Геометрия M предназначена для универсального фрезерования сталей и чугунов. Стружколомающая геометрия ML — для обработки чугунов на низких и средних подачах, а также для низкоуглеродистых и нержавеющих сталей.
Данная серия фрез имеет три исполнения корпусов:
Все корпуса перечисленных выше серий фрез CHASEMILL PLUS, LS-MILL PLUS и Z-MILL PLUS покрыты антипригарным покрытием NICKOTEC на никелевой основе, что существенно увеличивает срок службы инструмента.
Для улучшения качества обслуживания украинских заказчиков в марте 2008 года концерн TaeguTec открыл в Украине собственное предприятие «ТаегуТек Украина».
К вашим услугам — высококвалифицированный штат технологов и логистов (более 20 человек), оперативный склад инструмента в Днепропетровске, а также поставки из Ю. Кореи — 1–2 раза в неделю.
