Уже на протяжении многих лет компания AMADA, безусловно, является наиболее известным и проверенным поставщиком решений по автоматизации процессов гибки листа. Семейство современных листогибочных комплексов ASTRO содержит в себе все последние разработки специалистов — от роботизированных загрузчиков до управляющих программ.
|
ASTRO Sheet-Bending Units For over 20 years company AMADA has undoubtedly been the best-known and proved supplier of sheet bending process automation solutions. The model family of modern sheet-bending units contains all the latest developments of the company’s specialists — from robotized loaders to control programs. |
 |

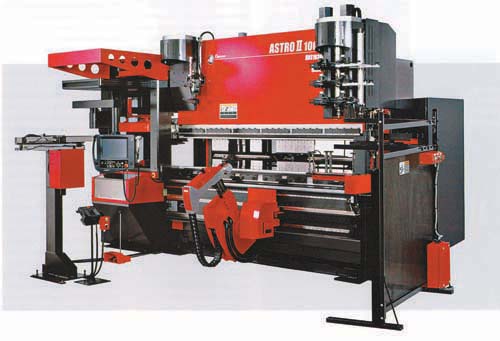

AMADA известна широкому кругу специалистов как производитель станков с ЧПУ для резки, штамповки, лазерной обработки и гибки листа. Для обработки заготовок небольших габаритов кампания предлагает модель ASTRO-100 NT II в различных вариантах. Безупречное поддержание прямолинейности и параллельности траверс и особо точное перемещение пуансонов — условия, необходимые для достижения высокой точности гибки, обеспечиваются компенсационным (уравнительным) цилиндром в нижней балке пресса и серво-гидравлическим приводом. Двигатели пресса работают только во время движения балки, что значительно экономит потребляемую энергию. Сокращено количество масла в гидросистеме, что вносит свой вклад в охрану окружающей среды. Установка ASTRO-100 NT II обеспечивает рентабельность даже при малых объемах производства, что очень привлекательно в теперешней нестабильной экономической ситуации во время значительного падения объемов промышленного производства. Погрузочно-разгрузочный робот НР-20 грузоподъемностью 20 кг, которым оснащен комплекс, принимает заготовки и передает их к гибочному роботу, установленному непосредственно на нижней балке кромкогибочного пресса. Посредством механического грейфера гибочный робот принимает заготовку от робота НР-20 и передает ее на обработку. Благодаря тщательно продуманной технологии, установка ASTRO-100 NT II выполняет гибку самых сложных заготовок в кратчайшие сроки. В процессе гибки участвует вся рабочая длина кромкогибочного пресса. При необходимости грейфер переносит заготовку на специально предназначенную станцию и изменяет свою позицию относительно места обработки заготовки. ASTRO-100 NT II PLUS является очередным шагом на пути автоматизации гибочного производства, в котором автоматизированы все подготовительно-заготовительные операции, что обеспечивает непрерывность процесса. Полностью исключены ручные операции и паузы, связанные с этим. Автоматические системы смены AGC и АНС самостоятельно выполняют замену грейферов на погрузочно-разгрузочном и гибочном роботах. Сами же грейферы не только захватывают заготовки, но и поддерживают их в процессе обработки, благодаря чему обеспечивается жесткая фиксация заготовки размером до 1000 х 800 мм. Система автоматической смены инструмента АТС оснащена 14 магазинами (обоймами) по 700 мм для штампов (пуансонов) и 17 магазинами по 700 мм для матриц. Четыре манипулятора подают и устанавливают инструменты. В качестве дополнительной опции предлагается инверсионное устройство. Оно производит автоматизированную замену штампов и матриц. Кроме того, в прессах серии HDS используется автоматическая система очистки матриц воздушным потоком и вращающимися нейлоновыми щетками. Погрузочно-разгрузочный робот устанавливается на напольном подкрановом пути длиной 2,5 или 5 м. Рабочий диапазон робота позволяет ему обслуживать до 3 загрузочных станций. Для разгрузки готовых деталей используются ленточные или палетные транспортеры.
При отсутствии автоматизации процессов загрузки и выгрузки обрабатываемых изделий для эргономичного и безопасного взаимодействия человека и робота компания AMADA разработала модификацию TE-LUL ASTRO-100 NT II PLUS. Процессы погрузки и разгрузки в ней осуществляются через шлюзовое отверстие. После того как оператор размещает на станции загрузки листовую заготовку, внешняя дверь шлюза закрывается. После этого открывается внутренняя дверь, и гибочный робот принимает листовую заготовку. По завершении обработки гибочный робот укладывает обработанную деталь снова в шлюз и принимает подготовленную к тому времени следующую заготовку. Благодаря попеременному открыванию и закрыванию дверей, предотвращается возможность контакта оператора с подвижными элементами роботизированной установки.
Девиз «Все из одних рук» для компании AMADA означает идеальную интеграцию всех компонентов установки — от листогибочного пресса, погрузочно-разгрузочных и гибочных роботизированных установок до инструментов, программного обеспечения и поддержки прикладных программ, — которая для материалов разных марок, толщины и геометрии всегда обеспечивает высокую точность и экономичность гибки.
