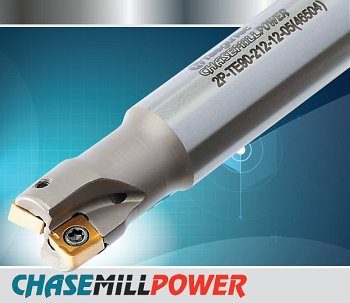

The CHASEMILL POWER product line is designed for high-performance and economical machining even if the machine and the workpiece do not have enough rigidity. The inserts are secured in a dovetail joint, which takes on the most of the cutting forces load, preventing the breakage of the machine screw. The screw used is of a bigger size (M2) than what most analogues use (M1,6 and M1,8). The CHASEMILL POWER 2PKT05 inserts are fitted with two cutting edges; the mill’s design ensures the protection of the second (unused) edge from possible mechanical damage.
TaeguTec всегда может предложить больше, чем просто новинку. Традиционно компания создает решения, позволяющие вывести производство на принципиально новый уровень, обеспечить экономичность и качество. Лучшим подтверждением этому является дальнейшее развитие популярной серии CHASEMILL. Новые фрезы CHASEMILL POWER обеспечивают высокоэффективную обработку даже при использовании маломощной и нестабильной оснастки
При обработке деталей малых габаритов обычно используются фрезы небольшого диаметра в монолитном исполнении. Однако стоимость сырья для их производства с каждым годом неуклонно растет. А украинским предприятиям, закупающим вольфрамосодержащий инструмент за рубежом, при формировании его стоимости приходится учитывать и негативное влияние снижения курса национальной валюты. Поэтому сегодня наши машиностроители все активнее интересуются экономически более выгодными вариантами.
Компания TaeguTec готова предложить им весьма выгодный вариант — концевые фрезы с механическим креплением миниатюрных пластин типа «семечка» (рис. 1). Их конструкция выглядит следующим образом: на корпус инструмента диаметром 10 или 12 мм устанавливаются две или три сменные пластины. Такое решение позволяет новым фрезам не уступать монолитному инструменту не только в качестве обработки, но и в производительности. Ключевым преимуществом данной концепции является относительно невысокая стоимость сменной пластины, что ведет к значительной экономии средств, расходуемых на инструмент.
У традиционных систем механического крепления, безусловно, есть и свои недостатки. При небольших размерах пластины ее крепеж имеет относительно малые габариты, поэтому в процессе нагруженного фрезерования высока вероятность его разрушения, приводящего к поломке режущего элемента и нередко — к выходу из строя дорогостоящего корпуса фрезы.
Новая разработка компании TaeguTec решает эту проблему. Серия фрез CHASEMILL POWER предназначена для высокопроизводительной и экономичной обработки даже при недостаточной жесткости СПИД. Одной из отличительных особенностей новой линейки инструмента является специальная конструкция посадочного места для сменных пластин (рис. 2) в виде «ласточкиного хвоста», которое принимает на себя основную нагрузку сил резания, предотвращая тем самым поломку крепежного винта. Дополнительной защитой служит уникальная конструкция самого корпуса фрезы, позволяющая закреплять пластину винтом большего размера (М2) по сравнению с диаметром винтов (обычно — М1,6 и М1,8) в аналогичных решениях других производителей.
Важным достижением TaeguTec в ходе разработки серии CHASEMILL POWER стало создание уникальной пластины 2PKT05 с двумя режущими кромками (рис. 3). Ее конструкция позволяет защищать вторую (неиспользуемую) кромку от возможных механических повреждений. Кроме того, новая пластина способна резать на максимальную глубину до 4,2 мм, выполняя обработку уступов под идеально прямым углом, в том числе и при многократных проходах.
Пластины 2РКТ05 выпускаются в двух вариантах:
Дополнительным преимуществом пластин 2PKT05 является Wiper-геометрия режущих кромок, позволяющая повысить чистоту поверхности обрабатываемой детали.
Новая серия инструмента представлена концевыми фрезами диаметрами от 12 до 32 мм, модульными — от 12 до 25 мм и торцевыми — от 32 до 40 мм.
Серия CHASEMILL POWER является универсальным высокоэффективным решением для торцевого фрезерования, обработки уступов под идеально прямым углом, полной обработки пазов, врезания под углом и по винтовой траектории. В отличие от классических фрез с механическим креплением пластин, CHASEMILL POWER в процессе работы может врезаться в заготовку в плоскости, перпендикулярной своей оси (Рис. 4), что дает возможность обработки закрытых пазов и карманов на универсальном оборудовании. Максимальная глубина резания в этом режиме составляет 0,7 мм за проход.
Более подробную информацию об этой новинке и других прогрессивных инструментальных решениях можно найти на официальном сайте украинского представительства — www.taegutec.com.ua, или обратившись в офис компании «ТАЕГУТЕК УКРАИНА» к нашим высококвалифицированным специалистам.
Для бесперебойного обеспечения клиентов инструментом и оснасткой функционирует оперативный склад в Днепропетровске, дважды в неделю осуществляются прямые поставки инструмента из Республики Корея.
