Финская компания Pivatic Oy основана более 40 лет назад. Ее специалисты не только разрабатывают и изготавливают производственные системы для перфорации и гибки листового металла, но и предоставляют весь спектр инжиниринговых услуг. Они предлагают технические решения, главные преимущества которых — эффективность, гибкость, надежность и отличная окупаемость
Сфера применения производимого оборудования
Детали, изготовленные на оборудовании Pivatic, можно увидеть в бесчисленном множестве окружающих нас предметов, произведенных на многочисленных предприятиях различных отраслей промышленности. Вот только небольшой перечень: системы вентиляции, отопления и кондиционирования воздуха, фасадные кассеты, панели для дверей, стеллажи для супермаркетов и магазинов, корпуса холодильных и морозильных камер, кабины лифтов, печи, осветительные приборы, офисная мебель, сейфы и многое другое.
Рентабельность
Рентабельность ваших вложений в оборудование определяется тремя факторами:
- ЭФФЕКТИВНОСТЬ — производство деталей происходит в автоматическом режиме прямо из рулонной стали. Такое решение позволяет сэкономить материал на 30% по сравнению с листовой заготовкой (карточкой), увеличить производительность на 40%. Материал используется экономно благодаря функциям обработки:
- True Coil — ширина рулона совпадает с шириной детали. Применяется при производстве больших партий изделий с коротким производственным циклом и минимальными отходами материала.
- Common Coil — ширина рулона не совпадает с шириной детали. Применяется при изготовлении небольших партий мелких деталей из одного рулона, для минимизации затрат времени на перенастройку линии.
Последующее складирование готовой продукции также автоматизировано.
- ГИБКОСТЬ — возможность изготовления даже небольших партий благодаря простой и быстрой перенастройке оборудования посредством ЧПУ.
- НАДЕЖНОСТЬ — продолжительная работоспособность. Более 4-х десятилетий мы обеспечиваем металлообработчиков оборудованием, хорошо зарекомендовавшим себя в реальных условиях эксплуатации и обеспечивающим бесперебойное производство.

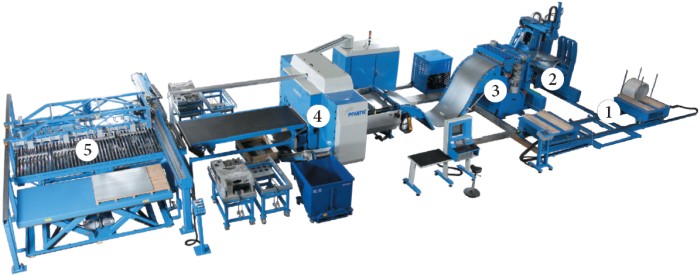

Линия пробивки PivaPunch
Состоит из следующих узлов:
- Оборудование, необходимое для перемещения рулонов: вагонетки, подставки, кантователь, хранилище (1).
- Разматывающее устройство: для рулонов весом 5 000 или 10 000 кг (опции: двойной разматыватель или мультиразматыватель) (2).
- Правильное устройство для подачи и позиционирования ленты различной толщины и ширины позволяет избежать закручивания и натягивания материала. Оно разработано специально для станков Pivatic. Обеспечивает высокую точность и скорость подачи (3).
- Координатно-пробивной пресс поставляется с электрическим сервоприводом для тонколистового проката и с гидравлическим — для толстолистового. Конструкция пресса выполнена на базе О-образной рамы, что позволяет исключить дефекты, типичные для конструкции пресса на базе С-образной рамы. Поэтому срок эксплуатации пробивного инструмента типа Thick Turret необыкновенно высок. Инструмент устанавливается в быстросъемных кассетах, расположенных по обе стороны ленты (4).
- Укладчик типа «поднял/положил», который при помощи присосок и магнитных захватов размещает детали штабелями на подъемных столах (5).
PivaPunch — стандартная линия, предназначенная для пробивки и резки по длине и по ширине тонколистового (до 6 мм) проката, поставляемого как в листе, так и в рулоне.
Преимущества:
- 100% времени работы пресса — без смены инструмента (весь необходимый инструмент находится в кассете) и беспрерывная подача ленты от начала операции до её окончания;
- функция Double Tool Punch (DTP) — одновременно пробиваются два симметричные отверстия или вырезаются два угла в заготовке, уменьшая время рабочего цикла;
- нет «мертвых зон» пробивки, не требуется трафарет;
- благодаря непрерывной подаче полосы металла не расходуется время на периодическую установку заготовок или листа;
- перемещение готовых изделий из рабочей зоны и их укладка происходят параллельно процессу пробивки в автоматическом режиме;
- практически безотходное производство, когда ширина рулона совпадает с шириной детали;
- если ширина рулона не совпадает с шириной детали, подключаются устройства для утилизации отходов.

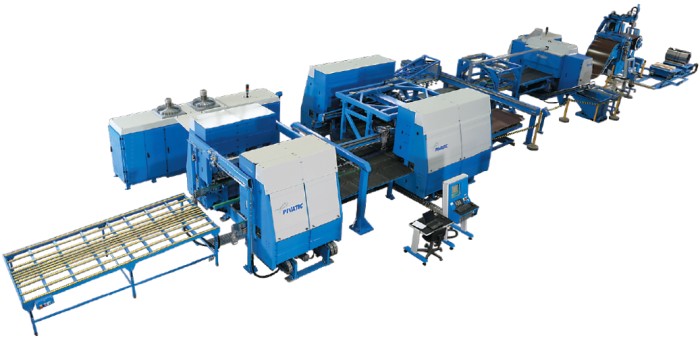

Линия гибки PivaBend
Предназначена для производства различных панелей и корпусов изделий разнообразных конфигурации и назначения. Гибка поворотной балкой производится как с положительным, так и с отрицательным углом гиба. За одну операцию может выполняться гибка двух параллельных сторон детали одновременно. Линия позволяет обрабатывать материалы с деликатной поверхностью: листовую сталь с покрытием, полированную нержавеющую сталь, алюминиевый лист, обеспечивая превосходную точность и производительность. Автоматическая смена инструмента позволяет полностью исключить ручную настройку. Комплектуется инструментом и оборудованием в соответствии с требованиями заказчика.
Преимущества:
- отсутствие износа основных элементов оборудования;
- соразмерность времени гибки и пробивки, что позволяет линиям PivaPunch и PivaBend работать параллельно с полной загрузкой, изготавливать в среднем 3–4 панели в минуту, а небольших деталей — до 10 в минуту;
- изготовление секций, панелей, кожухов типа L и U из заготовок или из рулонной стали;
- постоянный контроль процесса гибки для минимизации или исключения случаев необходимости замены инструмента;
- разработка инструмента и зажимной оснастки в соответствии с геометрическими характеристиками заготовок, используемых на конкретном производстве;
- универсальность технологии: комплектация стандартными модулями в соответствии с задачами клиента для максимального сокращения сроков окупаемости.

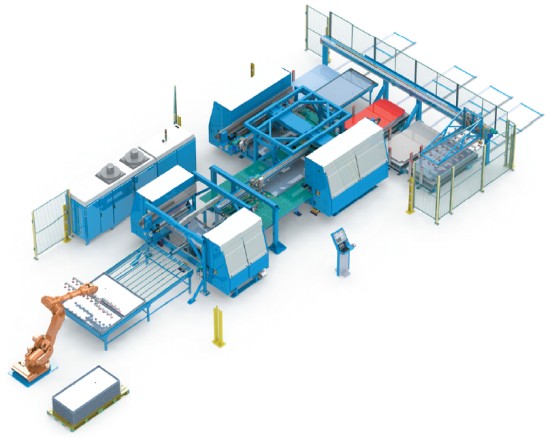

PivaSystem
Линии PivaPunch и PivaBend проектируются для оптимальной работы в соответствии с требованиями к заготовкам, объему продукции, степени гибкости производства и логистики и интегрируются в одну технологическую линию для производства изделия за один проход. При необходимости линия может быть дооснащена оборудованием, например для сварки, покраски, ламинирования, клепки и т. д.
