Обработка небольших деталей на токарных станках швейцарского типа требует применения инструмента повышенной стойкости, обеспечивающего высочайшие требования к шероховатости поверхности изделия и хороший контроль над процессом дробления и отвода стружки.
Современная система ЧПУ, в сочетании с револьверной головой и многопозиционным резцедержателем, превращает прутковый автомат в машину для решения самых разнообразных задач, позволяя обрабатывать широкий спектр изделий без потери времени на переналадку. Благодаря такой универсальности предприятия экономят значительные средства за счет непревзойденной производительности. Но это, в свою очередь, ставит новые задачи производителям режущего инструмента.
Например, при точении изделий из различных материалов лучше выбирать универсальный режущий инструмент из комбинированного сплава, не требующий переустановки при изменении материала заготовки.
В соответствии с этими требованиями инженеры компании TaeguTec разработали в 2019–2020 гг. новые сплавы с покрытием PVD, а также новые стружколомы для пластин из линейки TOPMINI (табл. 1), подходящие для обработки различных материалов в различных условиях резания.
Таблица 1. Пластины серии TOPMINI со стружколомами для точения всех видов материалов
Номенклатура токарного инструмента TOPMINI была расширена пластинами следующих типов:
• F-геометрия — пластины с острой кромкой, обеспечивающей отличную шероховатость поверхности за счет снижения усилия резания всех видов материалов при обработке без ударов и вибраций;
• E- геометрия — пластины, прошедшие микрохонингование (притупление) кромки, что предотвращает сколы и обеспечивает стабильно высокую стойкость при обработке изделий из материалов с неравномерной структурой и большой толщине срезаемого слоя.
Линейка негативных пластин RHINOTURN SWISS, эффективных для обработки деталей небольших габаритов, также получила несколько обновлений. Для неё специалисты компании TaeguTec разработали две дополнительные универсальные стружколомающие геометрии — FU и FS с радиусом при вершине 0,1; 0,2; 0,4 и 0,8 (табл. 2).

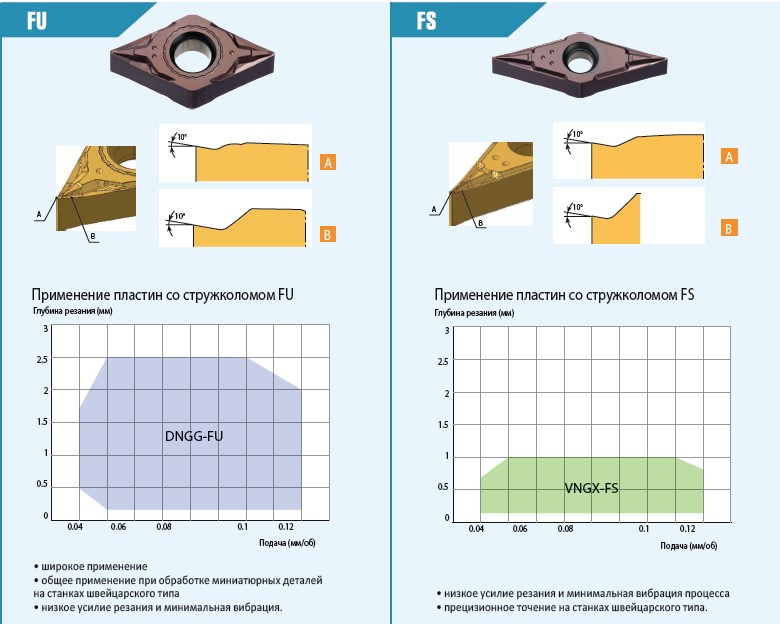

Таблица 2. Характеристики режущих пластин со стружколомом

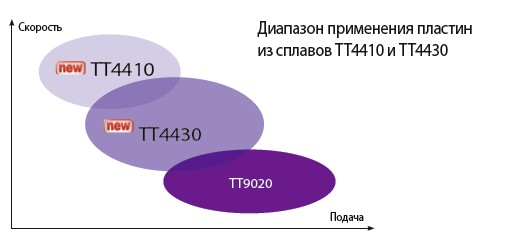

Новые сплавы TT4410 и TT4430 с PVD-покрытием обеспечивают инструменту TaeguTec превосходную износостойкость, а также хорошую чистоту поверхности и точность при обработке изделий небольших габаритов из различных материалов (даже при низкой скорости резания и подаче). Такой результат стал возможным благодаря инновационной сверхтонкой подложке, низкой адгезии материала детали и покрытия пластины за счет операции финишного шлифования, наличию дополнительного слоя специального покрытия, который предотвращает отслаивание, обеспечивая достойную стойкость к скалыванию.
Пластины из износостойкого сплава ТТ4410 предназначены для непрерывной высокоскоростной обработки изделий из низкоуглеродистых, нержавеющих и жаропрочных сталей, титановых сплавов. Кроме того, они хороши для непрерывной обработки на низких скоростях деталей из закаленных сталей.
Основные характеристики пластин из сплава ТТ4410:
Пластины из высокопрочного сплава ТТ4430 предназначены для непрерывной обработки на низких и средних скоростях, а также для «обработки с ударом» деталей из таких материалов, как низкоуглеродистая, нержавеющая и жаропрочная сталь и титановые сплавы.
Основные характеристики пластин из сплава ТТ4430:
Пластины серии RHINOTURN SWISS хорошо себя зарекомендовали при обработке миниатюрных деталей, которые применяются как в медицинской промышленности (например, импланты), так и в общем машиностроении (детали типа «ось» и «упор»). При этом обрабатываемые материалы различные: от стали марки 20 до титановых сплавов.
При обработке жаропрочных сплавов новыми пластинами серий TOPMINI и RHINOTURN технологи компании ТАЕГУТЕК УКРАИНА добивались получения стабильной шероховатости Ra 0,6 мкм и точности обработки по 6 квалитету с нулевым отклонением на партиях в 600–700 деталей. В результате универсальный инструмент TaeguTec при обработке деталей миниатюрных размеров и других ответственных изделий показал отличные результаты, что для станков швейцарского типа, обрабатывающих по 300–1000 деталей за смену, имеет огромное значение.
Примеры миниатюрных изделий, обработанных инструментом серий TOPMINI и RHINOTURN
Более подробную информацию об этих и других новинках можно получить у высококвалифицированных технологов компании ТАЕГУТЕК УКРАИНА, обратившись в её главный офис, а также найти в ленте новостей сайта — taegutec.com.ua .
Для своевременного выполнения заказов и бесперебойного обеспечения производственников инструментом и оснасткой склад ТАЕГУТЕК УКРАИНА в г. Днепр пополняется продукцией из Республики Корея дважды в неделю.
