Серия CHASE-4-MILL. Фрезы для обработки уступов под углом 90° и очень эффективные пластины 4NK(H)T с четырьмя режущими кромками

СТАТЬЯ ИЗ РУБРИКИ: «ИНСТРУМЕНТ»

Инструмент TaeguTec новой экономичной серии CHASE-4-MILL отлично зарекомендовал себя на самых разных операциях фрезерования, в том числе при изготовлении штампов и пресс-форм, изделий, предназначенных для автомобилестроения, при производстве миниатюрных деталей — одним словом, везде, где требуется обработка торцов, уступов, пазов и т. п.

Эффективность эксплуатации данного инструмента за счет повышения скорости резания на любом оборудовании заключается в снижении прямых расходов, что в итоге позволяет снизить себестоимость изделия.

Компактная двусторонняя пластина 4NKT с углом в плане 90° — идеальное решение для повышения производительности операций фрезерования с возможностью врезания под углом и по спирали.

Положительная геометрия пластины обеспечивает низкое усилие резания. Размеры пластины и её высокая прочность — в сочетании с увеличенной площадью опорной поверхности для улучшенного зажима — обеспечивают превосходную стабильность и производительность обработки при невысокой стоимости инструмента.

Видео обработки фрезами CHASE-4-MILL


Общие характеристики линейки CHASE-4-MILL:

  • широкая номенклатура корпусов фрез и пластин, предназначенных для различных операций и условий обработки (табл. 1, рис. 1 и рис. 2);
  • предназначены для обработки уступов под углом 90° (рис. 3);
  • высокопозитивная геометрия;
  • врезание в заготовку под большим углом;
  • высокая производительность благодаря мелкому шагу между пластинами, установленными на фрезах (рис. 4).

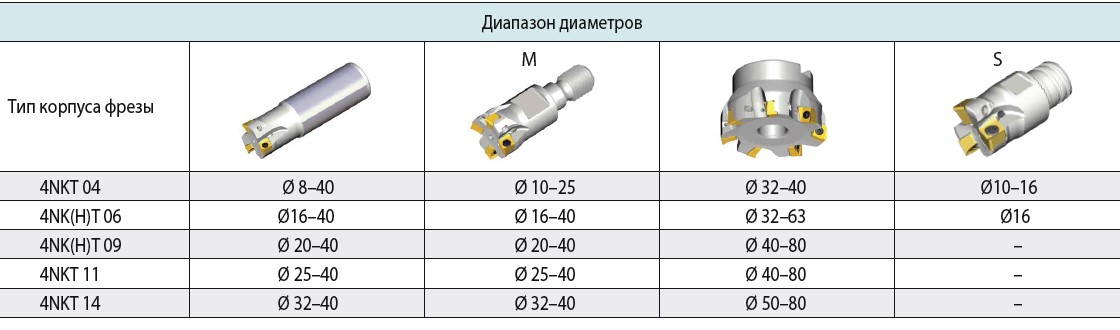

Табл. 1. Диапазон диаметров фрез CHASE-4-MILL

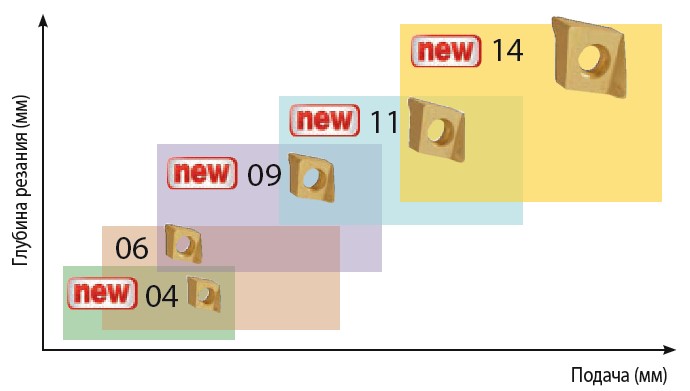

Рис. 1. Область применения пластин 4NKT CHASE-4-MILL

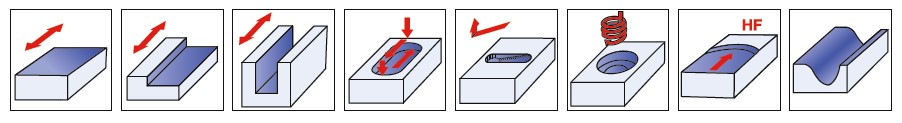

Рис. 2. Типы операций, выполняемых фрезой CHASE-4-MILL

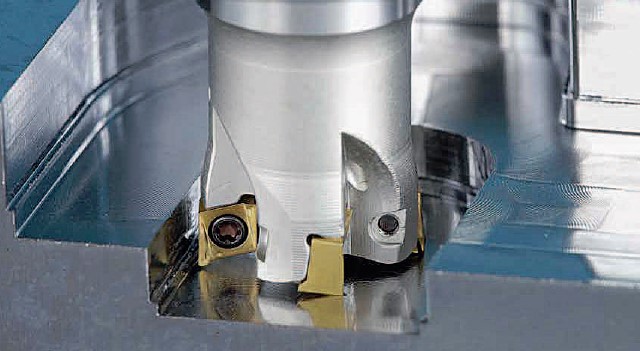

Рис. 3. Обработка уступов под углом 90° фрезами CHASE-4-MILL

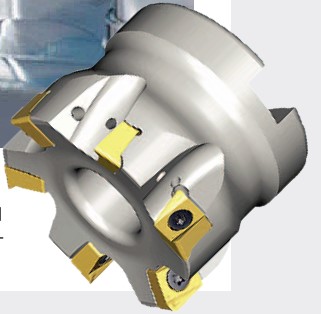

Рис. 4. Торцевая фреза 4N TF90-R-09 с высокой режущей способностью, предназначенная для обработки под углом 90°

Конструктивные особенности фрез CHASE-4-MILL:

  • внутренняя подача СОЖ для эффективного отвода стружки и предотвращения нароста на режущих кромках пластин;
  • увеличенная площадь опорной поверхности под пластину для повышения стабильности обработки и большей стойкости корпуса;
  • прочный винт, обеспечивающий надежность крепления.

Особенности пластин 4NK(H)T:

  • двусторонние пластины с четырьмя кромками — очень выгодное решение в пересчете на стоимость одной кромки (рис. 5);
  • подходят для концевых, модульных концевых и торцевых фрез CHASE-4-MILL;
  • положительное значение переднего угла пластины позволяет снижать усилие резания, что оберегает оборудование от преждевременного износа;
  • прочная утолщенная пластина гарантирует использование всех кромок;
  • благодаря расположению кромок на нижней и верхней сторонах пластины в шахматном порядке увеличена площадь опорной поверхности посадочного гнезда под пластину в корпусе инструмента. Это позволяет ей выдерживать бóльшую подачу на зуб по сравнению с классическими двусторонними пластинами;
  • пластины специальной формы HF особенно хороши при обработке на высоких подачах, что позволяет значительно увеличивать производительность резания таких материалов, как углеродистые и легированные стали.

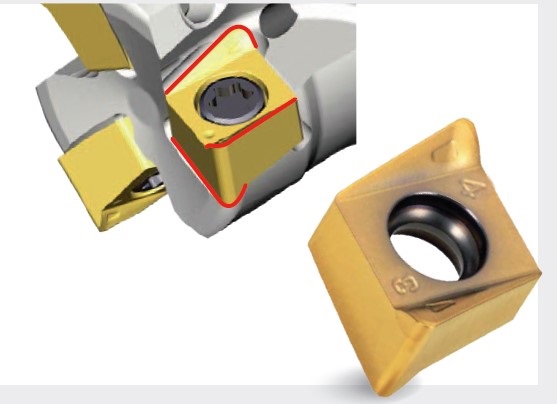

Рис. 5. Особая форма пластин 4NK(H)T

Номенклатура пластин представлена следующими типами режущих геометрий:

  • M – для общего применения;
  • ML – для маломощного оборудования, нестабильных условий резания и больших вылетов;
  • HF – для обработки на высоких подачах до значений 1,5 мм/зуб;
  • PNR-M — геометрия Wiper для получения высокой чистоты поверхности при обработке уступа;
  • AL – для обработки алюминия.

Более подробную информацию об этих и других новинках можно получить у технологов, специализирующихся на обработке инструментом TaeguTec, обратившись в главный офис компании ТАЕГУТЕК УКРАИНА, а также её можно найти в ленте новостей сайта — taegutec.com.ua

Для своевременного выполнения заказов и бесперебойного обеспечения производственников инструментом и оснасткой склад компании ТАЕГУТЕК УКРАИНА в г. Днепр пополняется продукцией из Республики Корея дважды в неделю.
