CUT-SFEED — инструмент для отрезки и точения глубоких канавок

СТАТЬЯ ИЗ РУБРИКИ: «ИНСТРУМЕНТ»



Компания TaeguTec представляет новую линейку односторонних прочных пластин, усиленных лезвий и державок серии CUT-SFEED, предназначенных для еще более экономичной проточки глубоких канавок и отрезки (рис. 1).

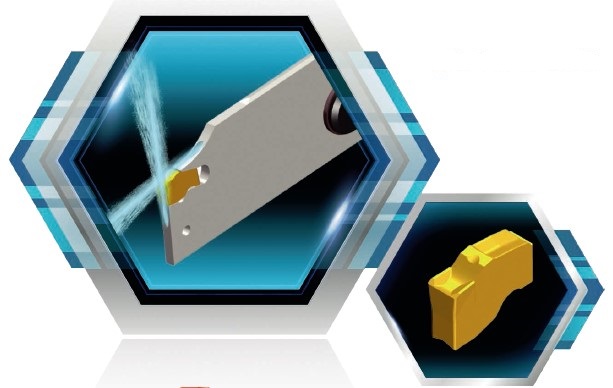

Рис. 1. Линейка CUT-SFEED

Видео обработки новой пластиной CUT-SFEED на YouTube

В машиностроении для проточки глубоких канавок и операций от­резки обычно используются рез­цы с односторонними пластинами, за­крепленными с помощью клинового зажима, которые, однако, в процессе обработки заготовок нередко вибриру­ют. Это происходит по следующим при­чинам:

  • низкая надёжность конструкции и недостаточная жесткость системы СПИД;
  • нестабильность инструмента, осна­щенного тонкой режущей пластиной;
  • частые поломки, вызванные нека­чественным отводом стружки.

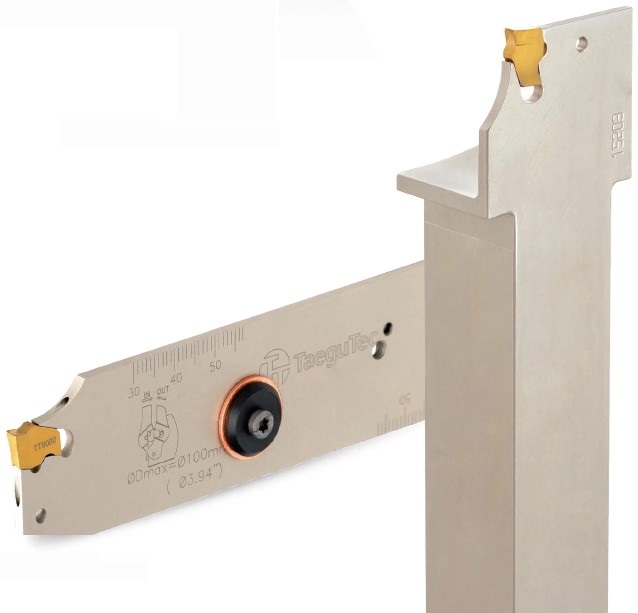

Разработанная компанией TaeguTec линейка инструмен­та CUT-SFEED представлена державками с нижним упором и фиксацией по трем точкам утолщённой твердосплавной пластины (рис. 2, рис. 3).

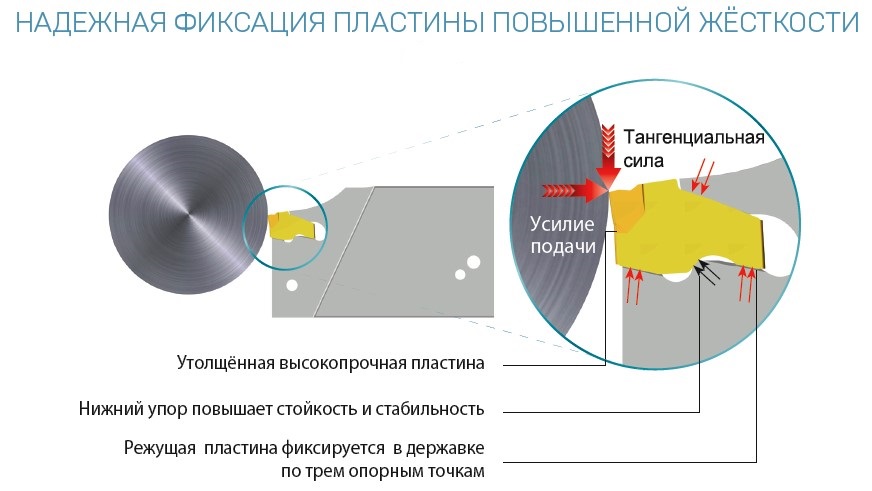

Рис. 2. НАДЕЖНАЯ ФИКСАЦИЯ ПЛАСТИНЫ ПОВЫШЕННОЙ ЖЁСТКОСТИ

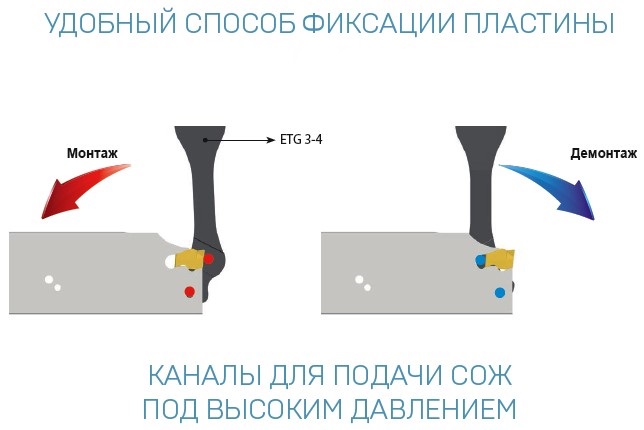

Рис. 3. УДОБНЫЙ СПОСОБ ФИКСАЦИИ ПЛАСТИНЫ

Такое решение (благодаря стабилизации пластины и стой­кости инструмента) позволяет повысить качество обработан­ной поверхности даже при тя­жёлых условиях работы.

Державки данной линейки оснаще­ны системой подачи СОЖ под высоким давлением — COOL-BURST.

Они могут быть двух типов (рис. 4):

  • плоские в виде лезвия (SFGB);
  • со стандартным квадратным хво­стовиком (SFER/L).

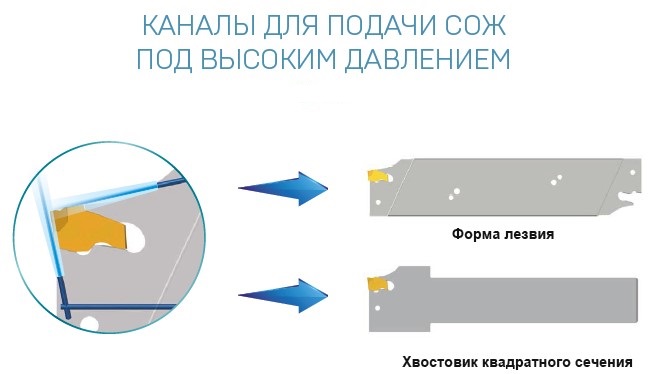

Рис. 4. КАНАЛЫ ДЛЯ ПОДАЧИ СОЖ ПОД ВЫСОКИМ ДАВЛЕНИЕМ

ОСОБЕННОСТИ НОВОГО ИНСТРУМЕНТА:

  • жёсткое крепление пласти­ны благодаря специальному трёхточечному контакту обе­спечивает превосходную стой­кость и стабильность процесса;
  • державки с системой по­дачи СОЖ COOL-BURST постав­ляются в качестве стандартных позиций;
  • максимальный диаметр об­работки: для лезвий — 100 мм, для державок квадратного сече­ния — 60 мм;
  • отличный контроль стружки даже в условиях работы на вы­соких подачах.

В данную линейку инструмента также входят усиленные треугольные картриджи, на которых имеется три по­садочных места под пластины. Это пре­восходное предложение от TaeguTec для высокопроизводительного точения глубоких канавок и отрезки (рис. 5).

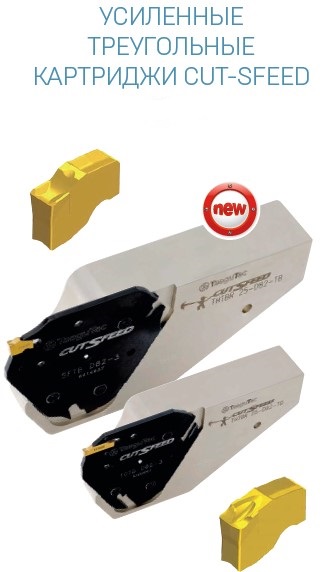

Рис. 5. УСИЛЕННЫЕ ТРЕУГОЛЬНЫЕ КАРТРИДЖИ CUT-SFEED

Видео обработки лезвиями CUT-SFEED SFTB

Картриджи треугольной формы (SFTB, TGTB) характеризуются непре­взойденной жесткостью, минимизиру­ют вибрацию, обеспечивают отличное качество обрабатываемой поверхности в обычных условиях, а также при высо­кой подаче или прерывистой обработке (рис. 6).



Рис. 6. РАСПРЕДЕЛЕНИЕ СИЛ В ТРЕУГОЛЬНОМ КАРТРИДЖЕ И ОБЫЧНОМ ЛЕЗВИИ

ОСОБЕННОСТИ УСИЛЕННЫХ ДЕРЖАВОК:

• экономичный треугольный картридж с тремя посадочными местами под пластины;
• высокая жёсткость конструкции:
    • стабильное резание в обычных условиях;
    • стабильное резание при высокой подаче;
    • надежная конструкция для точения в нестабильных условиях или ударной нагрузке;
• работа без вибраций, отличное качество поверхности и улучшенная прямолинейность;
• возможность использовать на любом оборудовании, включая универсальные станки и станки с ЧПУ общего назначения;
• пруток максимального сечения Ø120 мм можно резать экономичными пластинами толщиной 2 и 3 мм, что позволяет снизить материальные затраты;
• экономия времени на настройку при смене инструмента:
    • высокая точность позиционирования после замены пластины.

Более подробную информацию об этих и других новинках можно получить у технологов ТАЕГУТЕК УКРАИНА, обратившись в главный офис компании, а также в ленте новостей сайта — https://taegutec.com.ua/

Для своевременного выполнения заказов и бесперебойного обеспечения про­изводственников инструментом и оснасткой склад компании ТАЕГУТЕК УКРАИНА в г. Днепр пополняется продукцией из Республики Корея дважды в неделю.
