Нарезание торцевых канавок считается одной из самых сложных токарных операций. Державки, предлагаемые на рынке, имеют ограничения по диапазонам врезания вне зависимости от глубины обработки, а используемые режущие пластины зачастую слишком тонкие и хрупкие. Из-за большого пятна контакта с деталью режущая кромка быстрее стирается. Но наибольшие неудобства при данной операции доставляет динамичное образование стружки и проблема с её удалением: существует очень высокий риск её заклинивания, что может привести к повреждению обрабатываемых деталейи поломке инструмента. Во избежание этогостружку необходимо формировать таким образом, чтобы она была тоньше канавки и легко эвакуировалась. Для получения идеальной формы стружки пластина должна оснащаться стружколомом, соответствующим как условиям обработки, так и свойствам обрабатываемого материала. Эффективный тип стружколома должен позволять стружке «наезжать» на пластину и ломаться после нескольких оборотов.
Для успешного выполнения торцевыхканавок эксперты в металлообработке рекомендуют индексируемый инструмент с твердосплавными пластинами. Например, резцысерии FACE-RUSH от компании TaeguTec. Эта линейка канавочного инструмента с инновационной концепцией зажима высокопрочных пластин позволяет выполнять широкий спектр операций. Стабильное точение и стойкость инструмента данной серии в значительной степени способствуют повышению производительности обработки.
Для предотвращения проворачиванияна державке и точного позиционированияна пластинах FACE-RUSH выполнены треугольные выемки (рис. 1). Важное преимущество конструкции: при поломке однойрежущей кромки можно использовать еёпротивоположную сторону, не потеряв приэтом жесткости крепления.
 |
 |
||

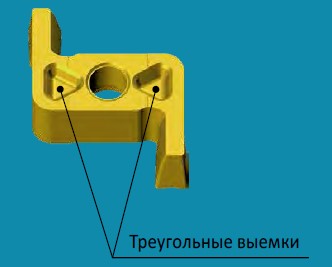

| Рис. 1. Треугольные выемки для предотвращения проворачивания пластины |

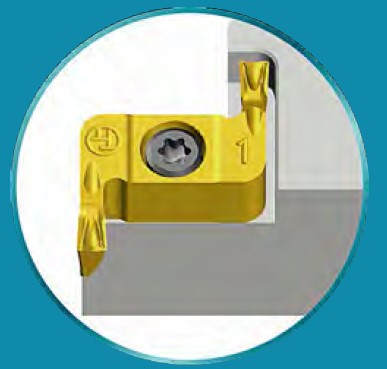

Рис. 2. Винтовой зажим пластины
|
Толщина пластин серии FACE-RUSH —8 мм. Это неоспоримое преимущество перед аналогами, традиционно использующимися для торцевой обработки (типа TDXU),толщина которых не превышает 6 мм.
Данное конструкторское решение позволяет повысить жесткость, стабильностьи надежность резания, исключив внезапную поломку инструмента. Пластина надежно прижимается винтом (рис. 2). Кроме того, отсутствие опорной части в сочетании с толщиной пластины, а также очень жесткая система крепления исключают поломку держателя при точении торцевых канавок. Таким образом, даже в тяжелых условиях резания — чрезвычайно стабильная обработка обеспечена.
Для таких материалов, как низкоуглеродистые, нержавеющие стали и жаропрочные сплавы, обработка которых характеризуется затрудненным отводом стружки или повышением температуры в зоне резания, необходимо применять державки с точной подачей СОЖ непосредственно на режущую кромку (рис. 3). Пластина, совместимая с таким инструментом, оснащена специальной канавкой (рис. 4) для направленной подачи СОЖ в зону обработки.
 |
 |
|

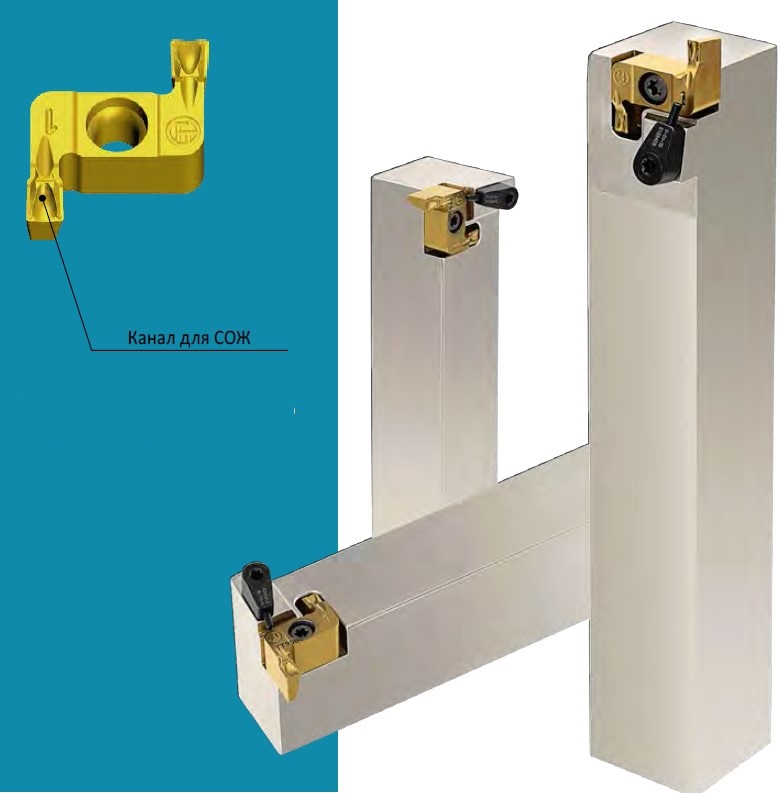

| Рис. 3. Державка с подачей СОЖ черезинструмент | Рис. 4. Специальный канал для точно направленной подачи СОЖ |
Данное исполнение державок и форма пластин FACE-RUSH, кроме обработки торцевой канавки, позволяет выполнять следующие операции (рис. 5):

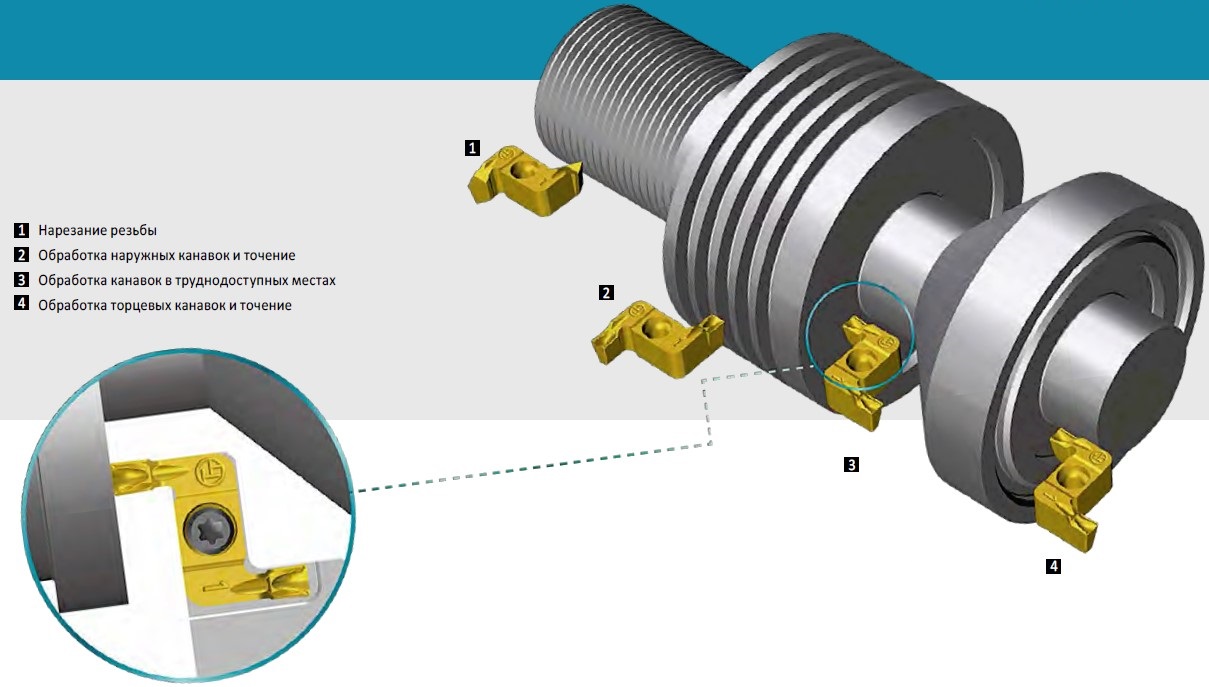

Рис. 5. Область применения инструмента TaeguTec серии FACE-RUSH
ПРИМЕР ПРИМЕНЕНИЯ канавочного инструмента TaeguTecна одном из машиностроительных предприятий в Украине
Обработка торцевой канавки на чугунной детали «Ступица» (рис. 6, рис. 7):
 |
 |
|

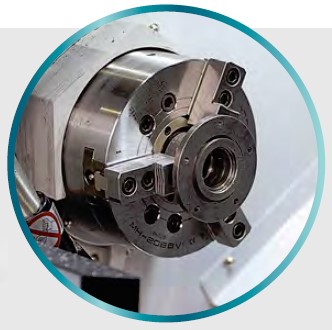

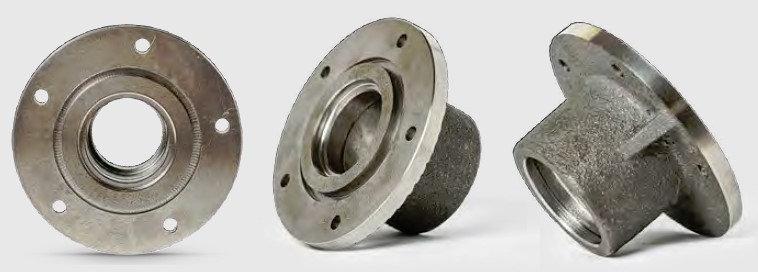

| Рис. 6. Деталь «Ступица» | Рис. 7. Схема крепления державки при торцевой обработке |
• инструмент: TXFPR 2525 — державка,TDFX 4E‑0.4‑D32R — пластина;
• материал детали — СЧ20;
• скорость резания — 150 м/мин;
• подача — 0,1 мм/об;
• глубина резания — 2,8 мм.
РЕЗУЛЬТАТ
Стойкость серийно применяемой пластины составляла 700 деталей на кромку. Стойкость пластины серии FACE-RUSH —2500 деталей на кромку, что в 3,5 разавыше!
ПРЕИМУЩЕСТВА канавочного инструментасерии FACE-RUSH:
Надежный зажим винтом и треугольные выемки на нижней стороне пластины предотвращают её проворачивание. Стабильность обработки и длительная стойкость кромок. В случае поломки одной стороны кромки можно продолжать работать второй. Толщина пластины обеспечивает жесткость и стабильность резания. Конструкция державки без верхнегоп рижима:
• беспрепятственное удаление стружкииз зоны резания;
• одна державка для пластин любой формы;
• в случае повреждения пластины —державка остается целой.
Широкий диапазон применений:
• обработка торцевой канавки и торцевое точение;
• наружная канавка и наружное точение;
• нарезание резьбы;
• обработка канавки в труднодоступныхместах.

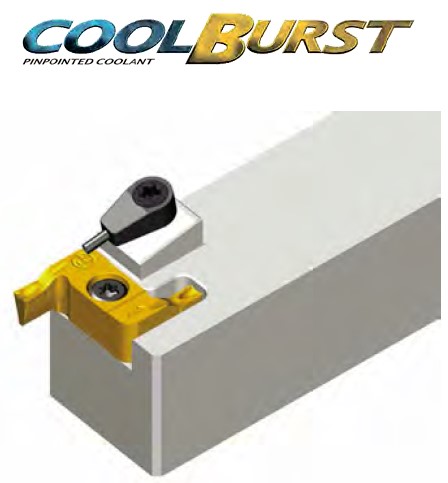

• COOL-BURST — технология подачи СОЖ через инструмент в зону резания — обеспечивает хороший отвод стружки и повышает стойкость инструмента.
Видео обработки детали «Ступица»инструментом FACE-RUSH
Более подробную информацию об этих и других новинках можно получить у технологов ТАЕГУТЕК УКРАИНА, обратившись в главныйофис компании, а также в ленте новостей сайта — https://taegutec.com.ua/
Для своевременного выполнения заказов и бесперебойного обеспечения производственников инструментом и оснасткой склад компании ТАЕГУТЕК УКРАИНА в г. Днепр пополняется продукцией из Республики Корея дважды в неделю.
