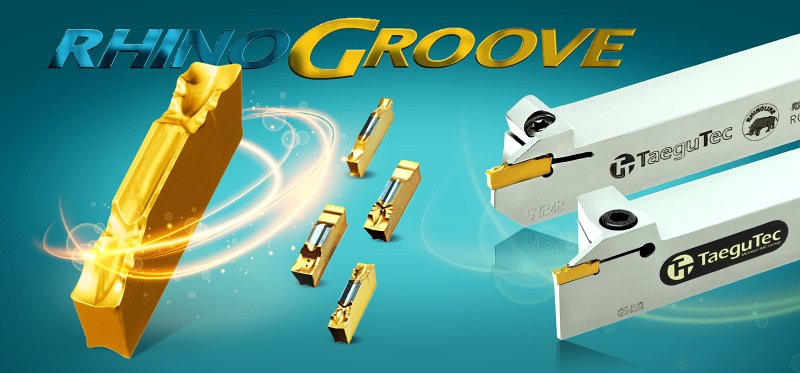

RhinoGroove — це лінійка оптимізованих пластин меншої довжини, розроблена для підвищення ефективності відрізки з малою глибиною різання й обробки канавок.

Зниження собівартості продукції є одним із найбільш актуальних завдань будь-якого промислового підприємства. Конкурентна перевага завжди буде в тих виробників, які змогли знизити свої витрати, зберігши при цьому рівень якості.

Найбільший економічний ефект у цьому випадку дає зменшення прямих виробничих витрат і закупівельної ціни на сировину та матеріали, а також — скорочення браку. Розглядаючи дані способи зниження собівартості на машинобудівних підприємствах, можна помітити, що значний вплив на них чинять правильно підібрані оснащення та металорізальний інструмент, своєчасна їхня заміна, а також грамотна технічна підтримка.

У цьому аспекті варто звернути увагу на розробки компанії TaeguTec, які дозволяють заощаджувати на канавковому інструменті.

Лінійка токарського інструмента RhinoTurn відмінно зарекомендувала себе на українських машинобудівних підприємствах як висококласне інструментальне рішення, що дає істотну економію при експлуатації завдяки зменшенню габаритних розмірів ріжучої пластини, але при збереженні всіх її переваг. А за рахунок зменшення металоємності пластини знижується й її вартість.

Окрилені успіхом лінійки токарських пластин RhinoTurn, інженери з Daegu (Республіка Корея) вирішили дану технологію використовувати для виробництва канавкових пластин лінійки RhinoGroove. Суть та ж сама — зниження вартості інструмента завдяки зменшенню габаритів пластини.

RhinoGroove — це лінійка оптимізованих пластин меншої довжини, розроблена для підвищення ефективності відрізки з малою глибиною різання й обробки канавок. Порівняно із аналогами зсув центра ваги RhinoGroove забезпечує кращу стабільність. Вібрація під час обробки мінімізується завдяки твердій фіксації пластини в гнізді державки. Це гарантує підвищену стабільність і більш тривалу стійкість інструмента, оскільки вібрація впливає на термін служби інструмента при відрізці й обробці канавок.

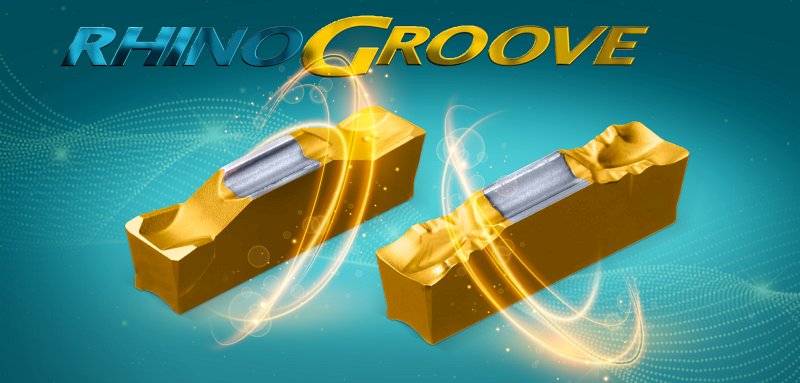

Лінійка канавкового інструмента RhinoGroove ідеально підходить для точіння дрібних деталей, а також для малих глибин різання завдяки зменшенню довжини пластини з 20 мм до 14 мм. Пластини різняться геометрією стружколомів C, J і Т і доступні в стандартній комплектації шириною від 2 мм до 5 мм (рис. 1, рис. 2).

Види пластин лінійки RhinoGroove

Cистема маркування пластин лінійки RhinoGroove

ПРИЗНАЧЕННЯ ПЛАСТИН ЗІ СТРУЖКОЛОМАМИ РІЗНОЇ КОНСТРУКЦІЇ

Розглянемо більш докладно можливості кожного виду пластин.

Стружколом J-типу

для обробки м’яких матеріалів, відрізки труб і деталей малого діаметра, а також тонкостінних деталей;
забезпечує низьке зусилля різання та знижує ймовірність утворення задирок;
для обробки на низькій і середньої подачах.

Стружколом С-типу

для обробки виробів із твердих матеріалів на важких режимах різання;
для обробки виробів з легованої та нержавіючої сталі;
для обробки виробів на середній і високій подачах.

Стружколом Т-типу

двосторонні прецизійні пластини ідеально підходять для обробки канавок і точіння заготовок з різноманітних марок сталі, нержавіючої сталі та, особливо, чавуну;
гарне відведення стружки при різноспрямованій обробці завдяки унікальній конструкції;
доступні пластини з повним радіусом для контурної обробки;
доступні пластини з кермету CT3000, що дозволяють одержати поверхню відмінної якості.

Лінійка канавкового інструмента RhinoGroove ідеально підходить для
точіння дрібних деталей, а також для малих глибин різання

Сплави для пластин RhinoGroove наведено в табл. 1.

Для правильного вибору типу пластин слід скористатися табл. 2

Таблиця 1. Сплави для пластин RhinoGroove відповідно до їх призначення

Відрізка
Переривчаста та чорнова обробка сталі
Переривчаста та чорнова обробка нержавіючої сталі
Низькошвидкісна та переривчаста обробка жароміцних сплавів

	Легована сталь
	Нержавіюча сталь
	Жароміцні сплави
	Кольорові метали
	Чавун

Відрізка, токарна обробка та обробка канавок
Загальна обробка сталі
Загальна обробка нержавіючої сталі
Загальна обробка жароміцних сплавів

Відрізка, токарна обробка та обробка канавок

Таблиця 2. Вибір типу пластини залежно від матеріалу заготовки та швидкості подачі

Матеріал заготовки		Легована сталь	Нержавіюча сталь	Жароміцні сплави	Кольорові метали	Чавун
Тип пластини	Висока подача				:Латунь
Тип пластини	Низька подача				:Алюміній

КОНСТРУКТИВНІ ОСОБЛИВОСТІ ДЕРЖАВОК RHINOGROOVE І СИСТЕМА ЇХ МАРКУВАННЯ

1. Випускаються державки перетином 16 × 16, 20 × 20 і 25 × 25, призначені для максимальної глибини обробки (CDX) 20 мм.		2. До лінійки RhinoGroove також входять державки, використовувані у верстатах швейцарського типу, перетином 10 × 10, 12 × 12, 14 × 14, 16 × 16, призначені для обробки деталей з максимальним діаметром (CUTDIA) 24 мм.

Державка RhinoGroove		Державка RhinoGrooveдля верстата швейцарського типу

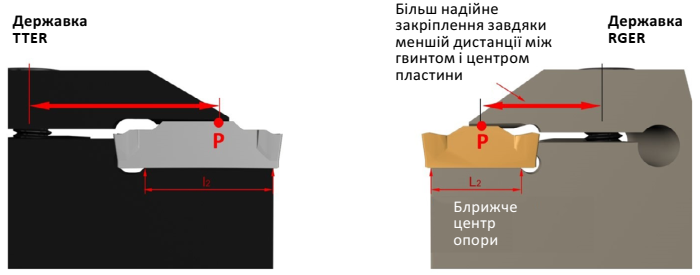

3. Мінімальна вібрація завдяки зсуву центра ваги й оптимізована конструкція посадкового місця державки для більш твердої фіксації.

Фахівці компанії TaeguTec Україна готові проаналізувати інструмент, використовуваний на вашому машинобудівному підприємстві, а також складнощі, що виникають при переналагодженні верстата, і запропонувати рішення, яке дозволяє скоротити собівартість продукції, що випускається.

Більш докладну інформацію про ці та інші новинки можна одержати в технологів ТАЕГУТЕК УКРАЇНА, звернувшись у головний офіс компанії, а також зі стрічки новин сайту.

Для своєчасного виконання замовлень і безперебійного забезпечення виробничників інструментом і оснащенням склад компанії ТАЕГУТЕК УКРАЇНА в м. Дніпро завжди до ваших послуг:
