TaeguTec WIN-GUN - Глибокі свердла зі змінною головкою

TaeguTec представляє нову високопродуктивну серію інструменту WIN-GUN, яка включає свердла зі змінними головками та хвостовиками.

Рушничні свердла (Gundrill) є стандартним інструментом для глибокого свердління отворів, що використовуються в різних галузях промисловості, таких як аерокосмічна, електротехнічна, оборонна, автомобілебудівна, виробництво штампів і пресформ та інших.

Нові свердла WIN-GUN від TaeguTec, оснащені змінними стандартними головками DRILL-RUSH, використовуються замість традиційних паяних рушничннх свердел. Така конструкція дозволяє мінімізувати час переналагодження завдяки відсутності необхідності знімати свердло з верстата, забезпечує швидку та просту заміну тільки головки свердла.

Крім того, унікальна конструкція свердлильної головки з двома ефективними ріжучими крайками та канавками для плавного відведення стружки забезпечує чудову якість внутрішньої поверхні отворів, а також стабільність обробки в умовах високої подачі та високошвидкісного різання.

Інструмент особливо ефективний при свердлінні отворів глибиною 12xD та вище в діапазоні діаметрів 10,0–25,0 мм.

Нова лінія рушничних свердел сумісна зі стандартними горизонтально-фрезерними центрами, токарними верстатами, багатоцільовими верстатами та верстатами для глибокого свердління.

Інструкція з експлуатації

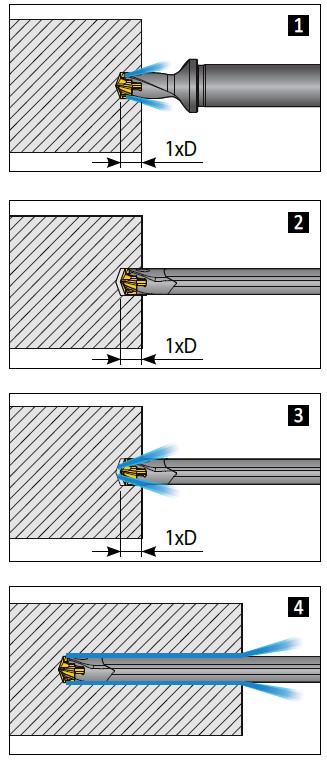

Просвердліть пілотний отвір глибиною 1xD коротким свердлом того ж діаметра, що і свердло WIN- GUN.
Введіть свердло WIN-GUN у пілотний отвір на низькій подачі та швидкості 50 об/хв, поки воно не опиниться на відстані 1–2 мм від дна отвору.
Активуйте подачу ЗОР, одночасно збільшуючи частоту обертання до рекомендованої швидкості різання, підтримуйте її протягом 2–3 секунд, а потім почніть свердління з рекомендованою подачею.

• Не треба виводити свердло для видалення стружки у процесі свердління.

• Необхідно використовувати максимально можливий тиск подачі ЗОР.

4. Досягнувши необхідної глибини, для виходу з отвору зменшить швидкість до 50–100 об/хв.

Переваги та особливості експлуатації:

використання рушничних свердел WIN-GUN зі змінною головкою дозволяє скоротити час простою обладнання та час переналагодження;
унікальність конструкції: свердлильні головки оснащені двома ефективними ріжучими крайками;
подача у 2–5 разів вище, ніж у стандартних паяних свердел;
обов’язкове використання емульсії чи мастила при свердлінні;
постачаються зі змінними хвостовиками двох типів: Weldon і циліндричний;
призначені для використання на горизонтально-фрезерних центрах, токарських верстатах, багатоцільових верстатах і верстатах для глибокого свердління;
діапазон діаметрів свердел: Ø10,0–25,0 мм.

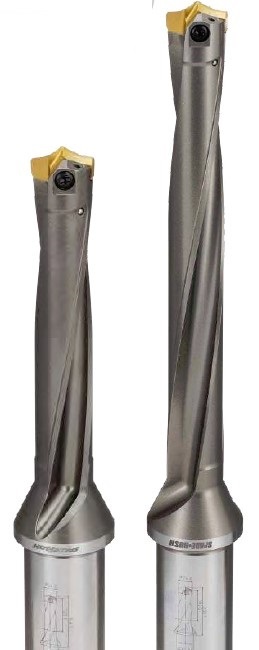

TaeguTec SPADE-RUSH - самоцентрувальна свердлильна головка з геометрією P+

Серія свердел SPADE-RUSH від TaeguTec тепер оснащена свердлильною головкою з геометрією P+, використання якої дозволяє підвищити продуктивність і при цьому знизити витрати, що робить її найкращим вибором серед аналогів.

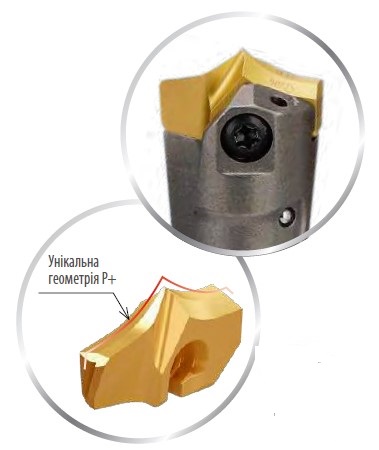

Самоцентрувальна свердлильна головка з унікальною геометрією P+ для свердел великого діаметра

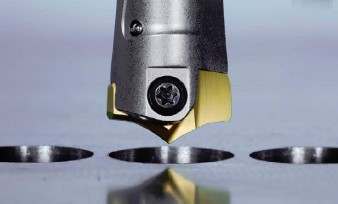

Свердління без пілотного отвору забезпечується завдяки наявності на самоцентрувальній свердлильній головці ріжучої крайки спеціальної форми. Це дозволяє скоротити час обробки та забезпечує виняткову точність і якість поверхні отвору.

Крім того, інноваційне багатошарове покриття збільшує довговічність інструменту, а оптимізована форма канавки високої жорсткості забезпечує видалення стружки з меншим опором.

Самоцентрувальні свердла дозволяють свердлити отвори глибиною +5xD без пілотного отвору, що підвищує продуктивність.

Три типи головок для одного корпусу SPADE-RUSH:

сумісність з усіма корпусами SPADE-RUSH;
заміна головки на верстаті скорочує час циклу та час зміни інструменту;
оптимально підходить для обробки сталі та чавуна.

Переваги та особливості експлуатації:

унікальна самоцентрувальна геометрія P+;
дозволяє отримувати отвори з високою точністю та якістю поверхні;
покращена циліндричність і прямолінійність;
жорсткий затиск головки гарантує стабільність роботи та тривалий термін служби інструменту;
діапазон діаметрів головки: Ø20–34,5 мм (з кроком 0,5 мм).

TaeguTec - Нові модульні головки та державки для верстатів швейцарського типу

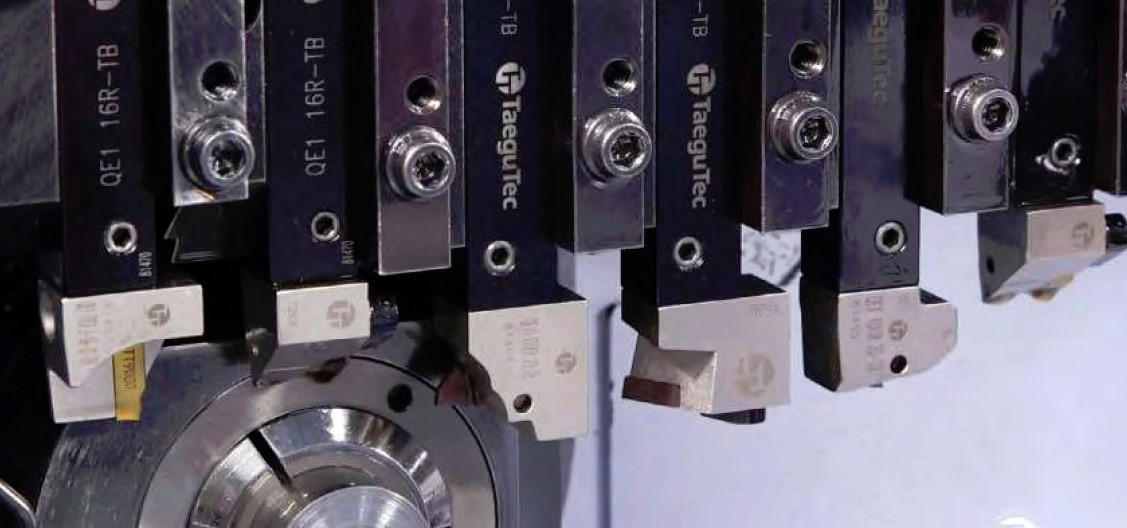

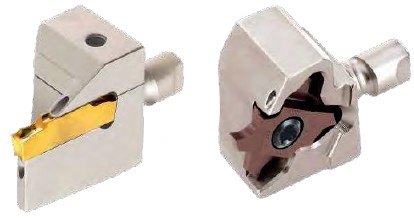

Необхідність знімати державки ускладнює заміну різальних пластин на верстатах швейцарського типу. Модульну головку TaeguTec WIN-SWISS можна замінити поза верстатом, лише знявши її з хвостовика, завдяки чому немає необхідності в повторному налагодженні, оскільки він залишається на місці, що значно зменшує час на зміну пластини та підвищує продуктивність.

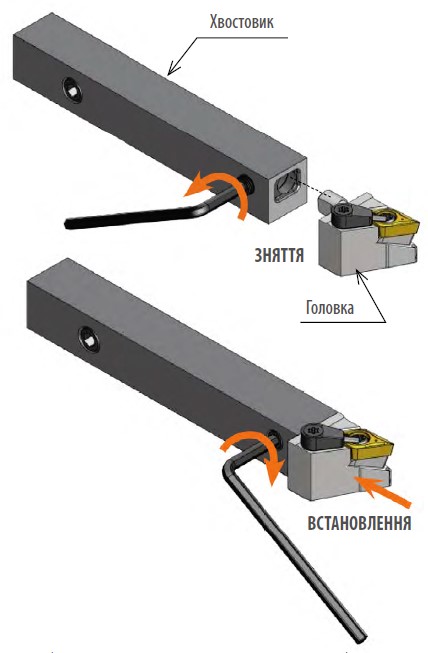

Інструкція із заміни модульної головки:

хвостовик залишається в револьверній голові;
від’єднайте головку від хвостовика одним обертом гвинта;

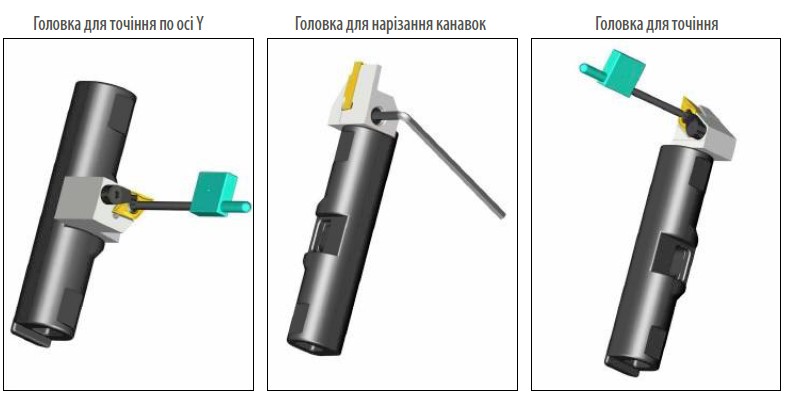

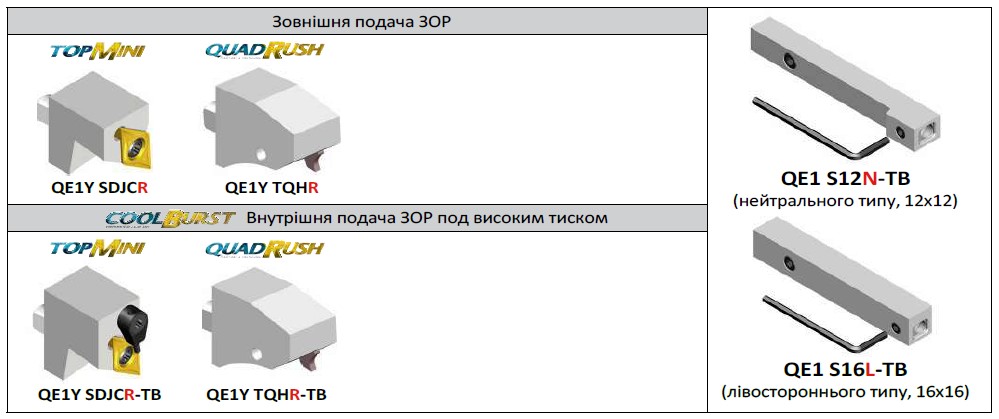

праві модульні головки для точіння можуть бути зібрані з нейтральним і правостороннім хвостовиками;
праві модульні головки для обробки по осі Y можуть бути зібрані з нейтральним і лівостороннім хвостовиками;
модульні головки для нарізання канавок можуть бути зібрані з нейтральним і правостороннім хвостовиками.

Переваги та особливості експлуатації:

державки модульного типу призначені для експлуатації на верстатах швейцарського типу;
заміна модульних головок і пластин відбувається просто та легко;
завдяки скороченню часу налагоджування підвищується продуктивність;
жорстка фіксація головки на хвостовику, простота вилучення й установки;
зменшення номенклатури використовуваного інструменту завдяки можливості застосування різних головок з одним хвостовиком;
великий асортимент модульних головок для точіння, обробки канавок і відрізки;

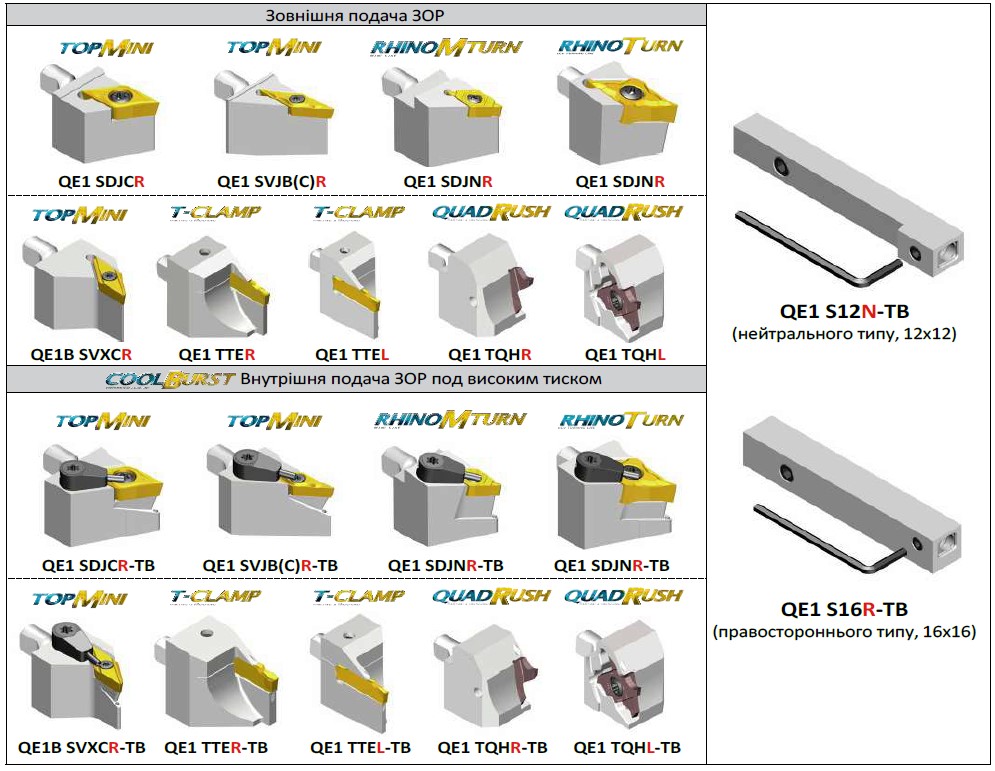

наявність системи COOL-BURST (подача ЗОР високого тиску через інструмент) поліпшує контроль над виведенням стружки та підвищує стійкість інструменту (державки типу TB);
модульна система кріплення головки захищена від неправильного встановлення.

Модульна головка та хвостовик для зовнішньої обробки

Правостороння головка та хвостовик для обробки по осі Y

Зменшення часу простою:

заміна лише головки означає, що повторна прив’язка інструменту не потрібна.

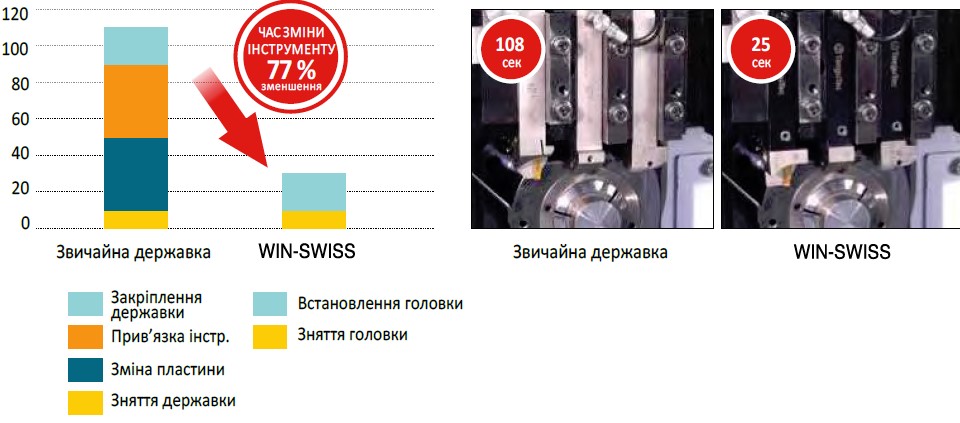

Час зміни інструменту (сек)

Жорсткий затиск і хороша повторюваність:

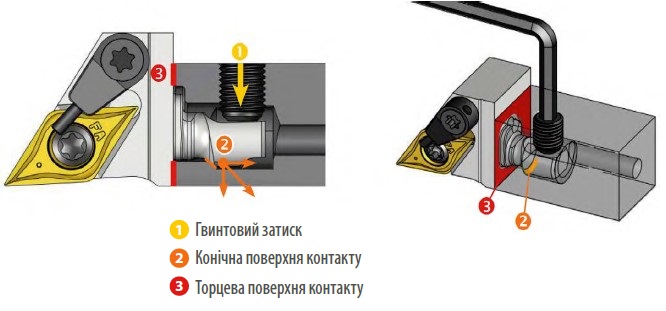

унікальний механізм затиску TaeguTec забезпечує високу жорсткість. Поєднання конусності з важільним принципом забезпечує надійну фіксацію.

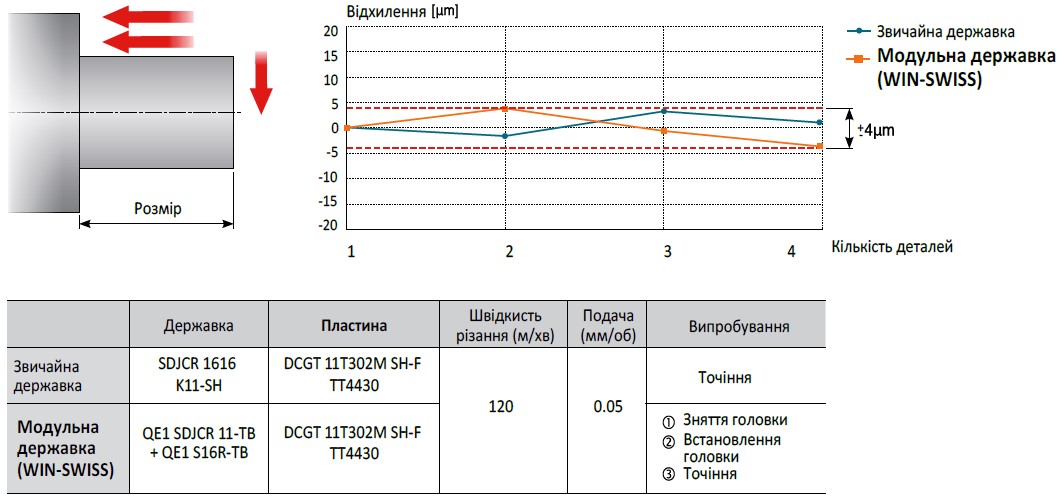

Стабільність обробки модульною головкою еквівалентна обробці звичайною державкою:

унікальна та надійна конструкція механізму затиску TaeguTec WIN-SWISS забезпечує жорсткість збірної конструкції інструменту, що відповідна жорсткості звичайної державки.

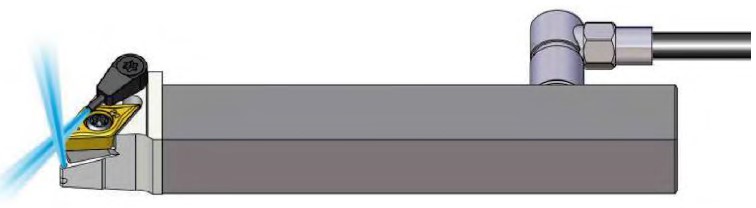

Система подачі ЗОР високого тиску забезпечує кращу контрольованість виведення стружки та підвищує довговічність інструменту завдяки подачі рідини безпосередньо на ріжучу крайку.

Зміна пластини:

через невеликі розміри головки WIN-SWISS зміна пластин може бути складною. Будь ласка, використовуйте пристосування для полегшення заміни пластини.

TaeguTec - Високошвидкісне фрезерування жароміцних сплавів CERAMIC-SFEED

Лінійка TaeguTec CERAMIC-SFEED, яка також включає спеціальні корпуси для пластин BNGX, доповнена пластиною BNGX 06.

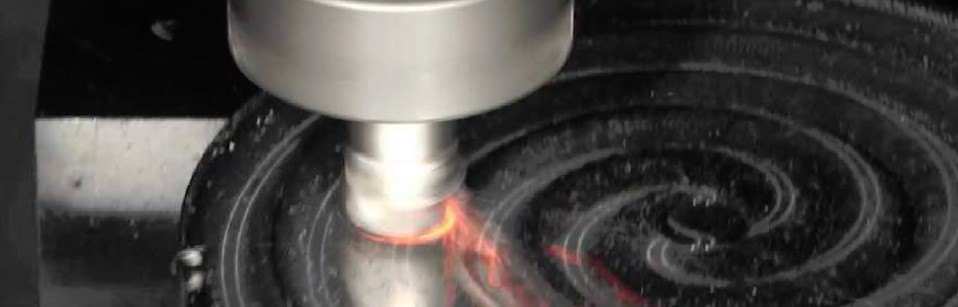

Під час обробки жароміцних сплавів, таких як Інконель, використання твердосплавних пластин вимагає фрезерування на низькій швидкості ~ 30 м/хв, але для керамічних пластин, які характеризуються чудовою термостійкістю, рекомендується більш висока швидкість різання в діапазоні 800–1000 м/хв.

За високої швидкості різання керамічними пластинами виділяється багато тепла, у результаті чого відбувається підплавлення заготовки. Це дозволяє керамічним пластинам ефективно обробляти жароміцні сплави, такі як Інконель. Поєднуючи переваги кераміки з унікальною геометрією ріжучої крайки, CERAMIC-SFEED дозволяють виконувати високошвидкісну обробку жароміцних сплавів на високій подачі.

Застереження!

Через термічну деформацію заготовки під час високошвидкісного фрезерування рекомендується застосовувати CERAMIC-SFEED лише для чорнової обробки.

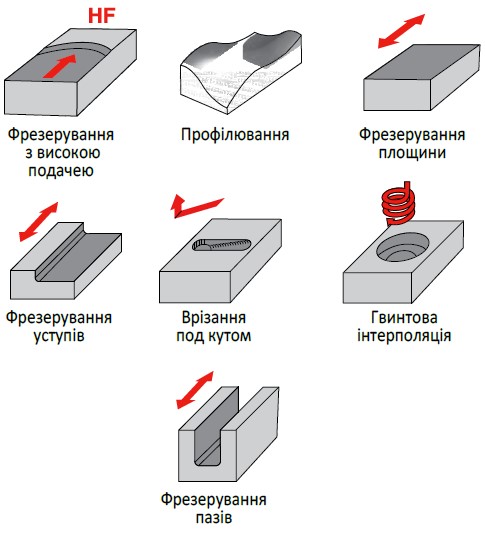

Фрези CERAMIC-SFEED:

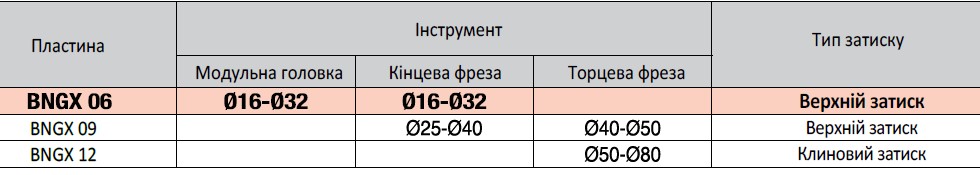

Діапазон діаметрів фрез

Максимальна кількість пластин на корпусі

Переваги та особливості експлуатації:

двостороння пластина з чотирма ріжучими крайками;
висока швидкість різання: 800–1000 м/хв;
оптимізована форма крайки для обробки з високою подачею;
великий радіус при вершині пластини для високої стійкості інструменту;
для жорсткого кріплення пластини використовується верхній затиск.
діапазон діаметрів головки: Ø20–34,5 мм (з кроком 0,5 мм).

TaeguTec - Пластина VBMX і державки з жорстким затиском

Компанія TaeguTec представила нову пластину VBMX з державками, які більш жорстко фіксують різальні пластини. Це запобігає зміщенню пластини під час обробки.

Гострі кути пластини V‑типу MULTI-L TURN дозволяють обробляти деталі навіть з дуже складним профілем.

Наявність зазору між пластиною та кишенею, в яку вона встановлюється в державці, може призвести до зміщення пластини під час обробки та в результаті — до неточності розмірів отриманих деталей. Щоб запобігти цьому, спеціалісти TaeguTec розробили абсолютно нову позитивну пластину VBMX V‑типу та спеціальні державки під неї.

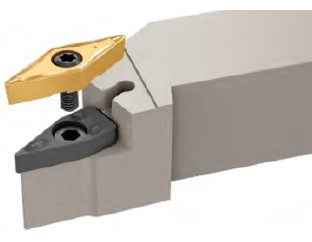

Нова пластина VBMX і спеціальні державки забезпечують задану точність оброблюваних деталей і високу продуктивність. Нижня поверхня різальної пластини містить канавки, які надійно фіксують її на накладці спеціальної форми, а її задня частина фіксується у спеціально виконаній кишені державки. Кріплення гвинтом забезпечує міцний затиск пластини.

Оскільки різальна пластина VBMX має таку саму форму, що й різальна пластина типу ISO-V, вона також сумісна з державками ISO.

Унікальна та потужна затискна конструкція: канавки на нижній стороні ріжучої пластини надійно фіксують її на спеціальній підкладній пластині, а задній кінець пластини поміщається в спеціально розроблену кишеню державки

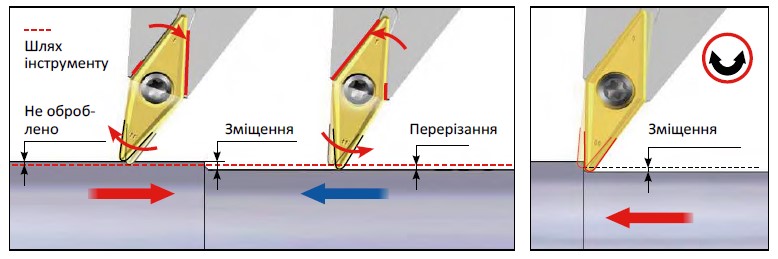

Зміщення вздовж напрямку обробки звичайних ISO-пластин

Примітка:

Для обробки деталей, розміри яких точно відповідають заданим параметрам, необхідно використовувати різальні пластини, встановлені в спеціальні державки.

Форма пластин VBMX FG така сама, як у пластин VBMT FG:

Пластина сумісна зі стандартними ISO державками

Переваги та особливості експлуатації:

унікальна конструкція державки дозволяє жорстко фіксувати пластину, запобігаючи її зміщенню при навантаженні;
дозволяє обробляти деталь з високою точністю та якістю поверхні;
висока продуктивність і довговічність;
сумісність зі стандартними ISO-державками.
