ISCAR. Фрези Helislot для обробки пазів. Висока продуктивність, економічність і надійність

СТАТЬЯ ИЗ РУБРИКИ: «ІНСТРУМЕНТ»

Вы можете скачать(открыть) полный текст статьи в PDF-версии

Лінійка фрез HELISLOT від компанії ISCAR, що показала відмінні результати обробки пазів за допомогою змінних квадратних пластин XNMU 13 і XNMU 09 з вісьма ріжучими кромками, була розширена пластинами меншого габарита – XNMU 06 . Вони забезпечують ефективне фрезування пазів і канавок шириною від 7 до 11 мм. Таким чином, на сьогодні за допомогою фрез серії HELISLOT можна виконати канавки шириною від 7 до 24 мм.

ФРЕЗИ HELISLOT:

Характеризуються надійним інноваційним кріпленням пластин, прогресивною конструкцією й оптимальними за характеристиками твердими сплавами, дозволяють зробити значний крок уперед для підвищення ефективності операцій фрезування пазів.
Виробляються в діапазоні діаметрів від 32 до 60 мм таких типів:
FDN-XN09 — насадні фрези із фланцем діаметром від 80 до 160 мм;
SDN-XN09 — дискові фрези із центральним отвором діаметром від 80 до 160 мм;
ETS-XN09 — кінцеві фрези з Т-подібними пазами та хвостовиком Weldon діаметром 32 мм.

Фрези ETS мають внутрішні канали для подачі ЗОР, спрямовані до кожної ріжучої кромки для ефективного охолодження.

Унікальна запатентована конструкція кишень, призначених для установки пластин, і форма самих пластин забезпечують їхнє точне позиціонування.

Геометричні характеристики пластин і кишень точно відповідають одне одному. Опукла й увігнута поверхні пластини забезпечують її надійну фіксацію в кишені інструмента, що значно підвищує продуктивність обробки. Пластини встановлені в шаховому порядку, завдяки чому знижується осьовий тиск на них, що сприяє стабільному різанню навіть за великих навантажень і несприятливих умов обробки.

ПЛАСТИНИ XNMU 13, XNMU 09, XNMU 06

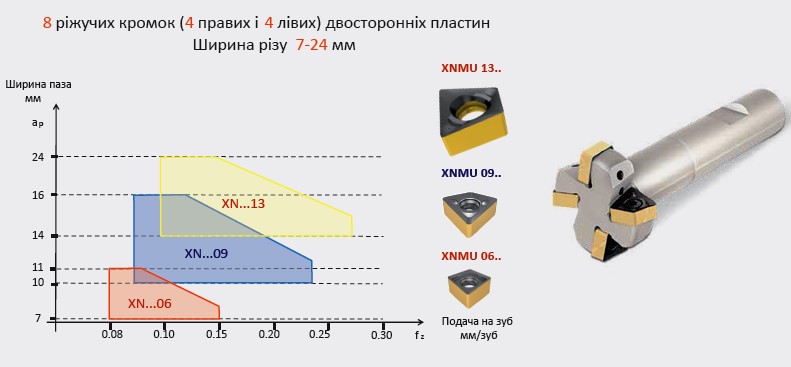

Фрези HELISLOT оснащуються двосторонніми квадратними пластинами XNMU 13, XNMU 09, XNMU 06 з 8 (4 правосторонніх і 4 лівосторонніх) спіральними ріжучими кромками й унікальною геометрією верхньої та нижньої площин.

Пластини розташовуються на фрезі в шаховому порядку зі змінюваними осьовими кутами для підвищення стабільності обробки. Вигнута поверхня пластин забезпечує плавне врізання та дуже жорстке закріплення в корпусі.

Пластини випускаються в сплавах IC808 та IC830.

IC808 – універсальний сплав із твердою дрібнозернистою основою та PVD-покриттям TiALN, створеним за технологією SUMO TEC. Призначений для широкого діапазона матеріалів. Відрізняється високою зносостійкістю з гарним опором до сколювання.
IC830 – універсальний сплав із твердою дрібнозернистою основою та PVD-покриттям TiALN, створеним за технологією SUMO TEC. Рекомендується для переривчастих і важких режимів різання легованої, аустенітної та мартенситної, неіржавної сталі та жароміцних сплавів. Характеризується високою міцністю та зносостійкістю

ОБРОБЛЮВАНІ МАТЕРІАЛИ

В основному групи ISO P (нелеговані, низьколеговані, з високим ступенем легування сталі), ISO M (феритна та мартенситна неіржавна сталь) та ISO K (чавун).
