TaeguTec: Ефективні рішення вузькоспеціалізованих завдань

СТАТЬЯ ИЗ РУБРИКИ: «ІНСТРУМЕНТ»

Вы можете скачать(открыть) полный текст статьи в PDF-версии

Розширення можливостей розробників завдяки використанню передового програмного забезпечення та результатів наукових досліджень дозволяє TaeguTec більш прицільно створювати інструмент, затребуваний сьогодні у різних галузях промисловості. Тільки у даному короткому анонсі ви знайдете інформацію про антивібраційні розточувальні оправки, пластини для точіння канавок як на внутрішній, так і на зовнішній поверхні деталей, у тому числі зі твердих сплавів, а також про обробку з великою глибиною різання.

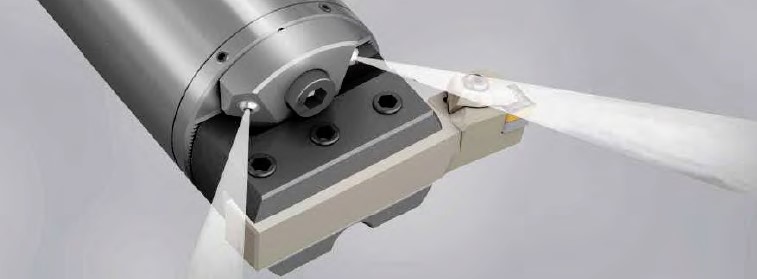

Антивібраційні розточувальні оправки Ø80

Завдяки новій оправці Ø80 та спеціальній головці, представленій у лінійці антивібраційних розточувальних оправок HUSH-BORE, що призначена для глибокої внутрішньої обробки, компанія TaeguTec розширила свою присутність на ринку глибокої внутрішньої обробки.

Інструменти доступні у двох типах:

модульна головка зі стандартними пластинами для обробки різних матеріалів;
адаптер, на який встановлюється стандартна державка з квадратним перерізом, що дозволяє виконувати внутрішню обробку відносно великого діаметра.

Особливості антивібраційних розточувальних оправок:

оправки оснащені вбудованою системою гасіння вібрацій, що забезпечує чудову шорсткість поверхні, та збільшений термін служби інструменту;
оправки з неіржавіючої сталі, що запобігає корозії;
діаметр оправки: Ø80, довжина 7xD та 10xD;
доступні різні типи головок;
для спеціального адаптера використовуються стандартні державки з перерізом 20×20;
внутрішня подача ЗОР.

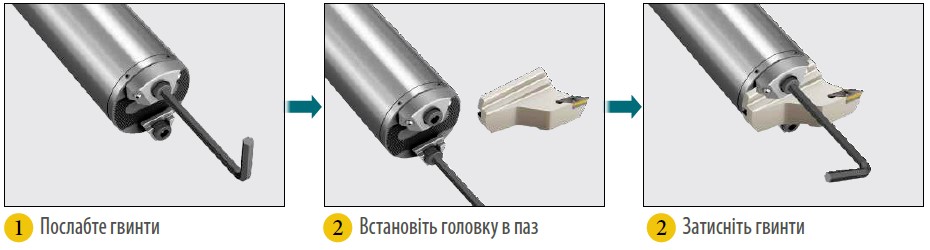

Інструкція з встановлення головки:

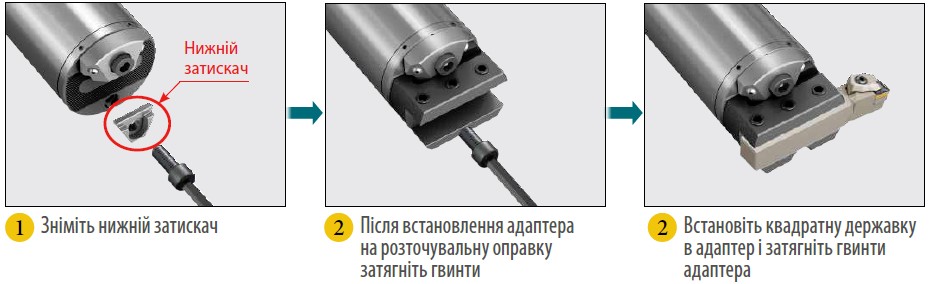

Iнструкція з встановлення квадратної державки:

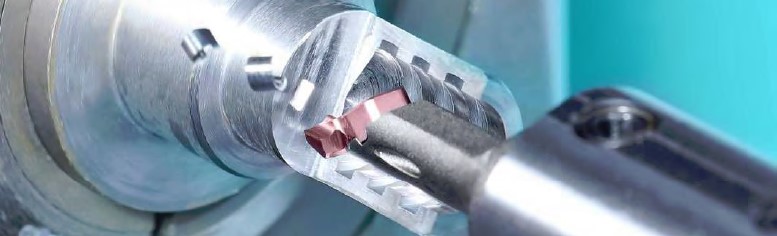

Пластини для обробки внутрішніх канавок

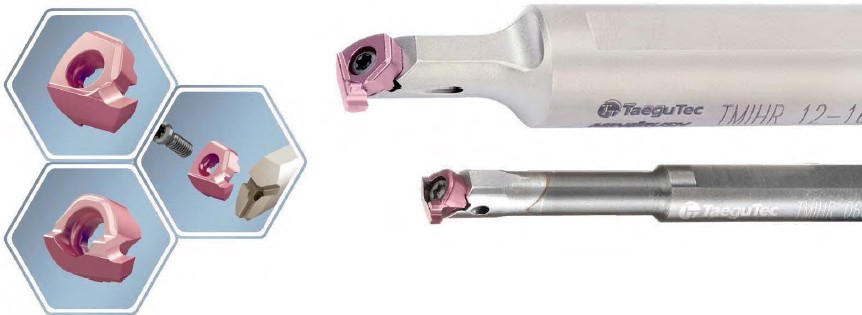

TaeguTec представляє лінію WIN-I-GROOVE для обробки внутрішніх канавок в отворах малого діаметра.

Спеціалісти компанії TaeguTec відреагували на зростання попиту на мініатюрні пластини та спеціальні державки з можливістю обробки канавок у малих отворах. Нова лінія інструменту дає можливість обробки в отворах від діаметра 6 мм!

Відмінні характеристики обробки забезпечують завдяки міцному затиску, обумовленому широкою похилою контактною поверхнею пластин TMIR/L і державок TMIHR/L. Крім того, похила конструкція затиску дає ще одну перевагу — достатньо місця для плавного видалення стружки.

Поряд зі сталевими державками, здатними виконувати обробку на глибину 2xD, TaeguTec також пропонує твердосплавні напаяні державки, здатні нарізати глибокі внутрішні канавки на глибину до 4xD. У державках є внутрішня подача ЗОР, що збільшує стійкість інструменту та забезпечує оптимальну евакуацію стружки із зони різання.

Переваги інструменту WIN-I-GROOVE для обробки внутрішніх канавок:

підвищена економічність порівняно з твердосплавними інструментами без необхідності додаткового налаштування;

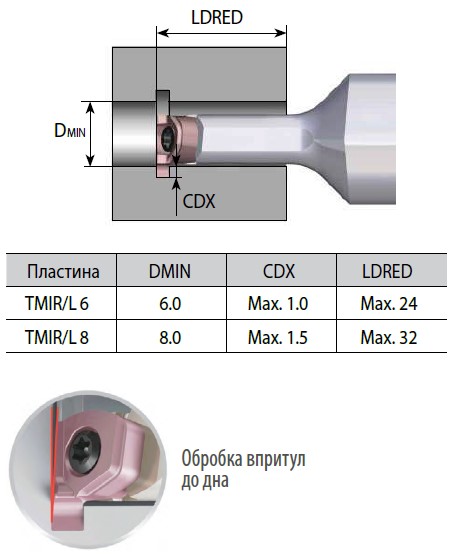

можливість нарізання внутрішніх канавок малого діаметра та внутрішніх канавок впритул до дна отвору:

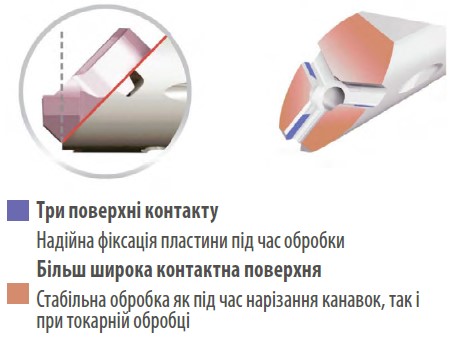

унікальна похила затискна система — ширша площа контакту пластини забезпечує чудову продуктивність обробки:

ефективна конструкція інструменту забезпечує чудову евакуацію стружки:

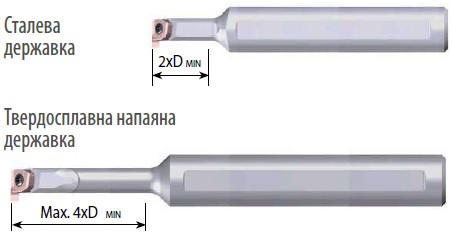

для обробки у глибоких отворах доступні напаяні державки із твердого сплаву:

збільшення стійкості інструменту завдяки подачі ЗОР безпосередньо до ріжучої кромки;

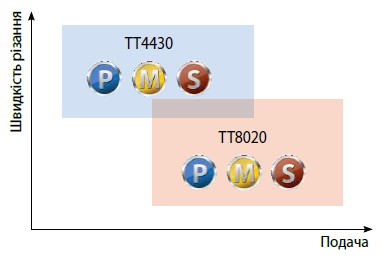

пластини доступні у двох сплавах: ТТ4430 та ТТ8020:

Пластина DCGT-ST для обробки з великою глибиною різання

Сумісна зі стандартними токарними державками ISO, двокутна позитивна пластина DCGT-ST з новим стружколамом і великим переднім кутом забезпечує чудову продуктивність обробки та стабільну стійкість інструменту завдяки низькій силі різання, що утворюється під час обробки. Новий стружколам забезпечує глибину різання до 5,0 мм, що дозволяє скоротити кількість необхідних робочих проходів і підвищити продуктивність.

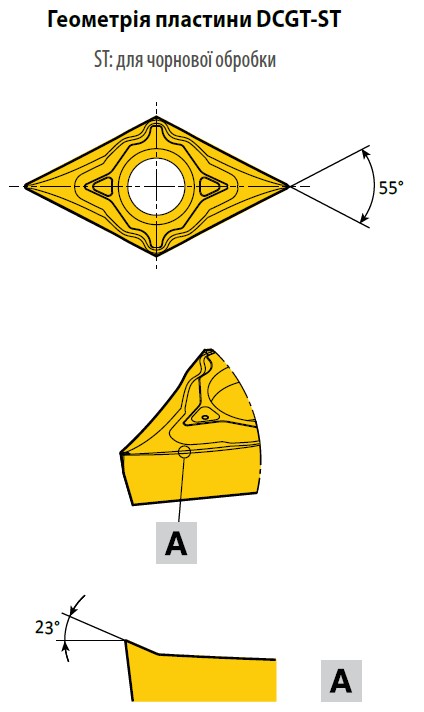

Особливості пластини DCGT-ST:

позитивна пластина з двома ріжучими кромками для обробки дрібних деталей;
максимальна глибина різання 5,0 мм (зменшена кількість робочих проходів для підвищення продуктивності);
конструкція зі збільшеним переднім кутом для зменшення сили різання;
сумісність з токарними державками ISO.

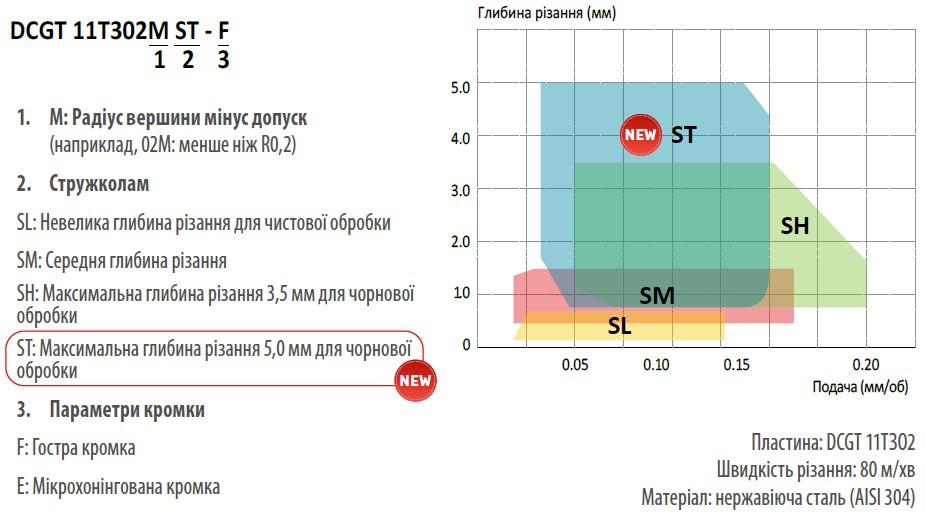

Система маркування пластин і діапазон стружколамів:

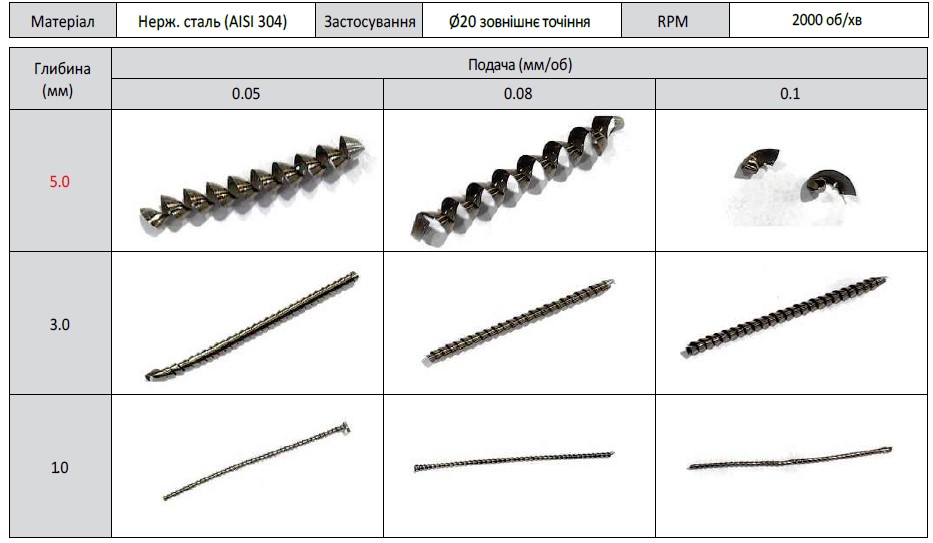

Скручування стружки залежно від умов різання

чудовий контроль стружки навіть за глибини різання до 5,0 мм

Лінійка TBTA-TR, свердла зі змінними пластинами з трьома ріжучими кромками

Лінійка TBTA-TR знаходиться в центрі уваги на ринку обробки глибоких отворів завдяки своїй чудовій продуктивності. Щоб і надалі задовольняти цей ринковий попит, TaeguTec розширила діапазон свердел TBTA-TR з 16,00– 40,00 мм до 14,00–40,00 мм.

Крім того, були проведені інші поліпшення та оновлення для всієї лінійки TBTA-TR для підвищення стабільності та продуктивності обробки.

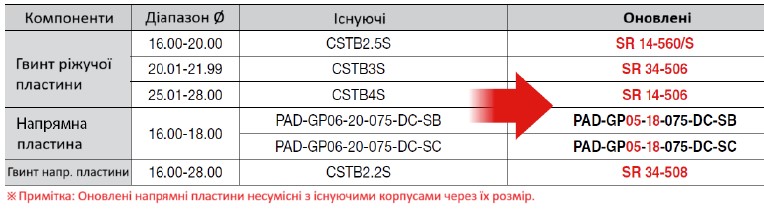

Оновлені запчастини: різні компоненти інструменту в діапазоні Ø16,00–28,00 мм були оновлені для підвищення продуктивності.

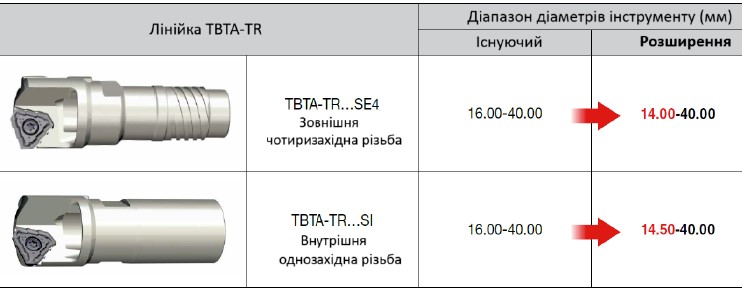

Розширення діапазону діаметрів лінійки TBTA-TR

Оновлені запчастини: різні компоненти інструменту в діапазоні Ø16,00–28,00 мм були оновлені для підвищення продуктивності.

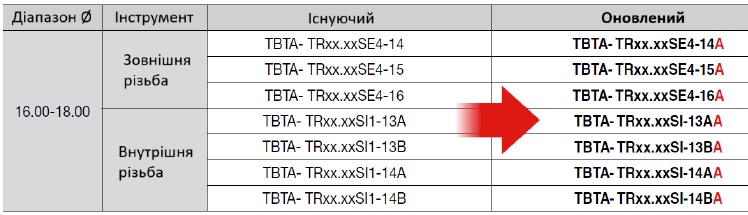

Оновлені корпуси: ці корпуси були оновлено відповідно до зміни розміру напрямних пластин (несумісні з наявними корпусами); з метою ідентифікації оновлені корпуси включають букву «A», додану наприкінці їх маркування:

Пластини CBN, призначенi для точiння канавок та обробки фасонних поверхонь деталей різної конфігурації з твердих сплавів.

Пластини T‑CLAMP CBN зі сплаву TB2015 забезпечують чудову продуктивність як за безперервної, так і за переривчастої обробки твердих матеріалів. Слідом за поточною лінійкою пластин TSG HF, призначених для токарної обробки з високою подачею, були додані пластини TSG, що дозволяють обробляти канавки та фасонні поверхні. Це розширює можливості інструменту при обробцi деталей різної конфігурації з твердих сплавів.

Особливості пластини CBN для обробки канавок:

для обробки деталей із матеріалів з високою твердістю;
сумісність з державками T‑CLAMP для широкого спектра застосувань;
чудова якість обробленої поверхні;
сплав TB2015 (висока зносостійкість та оптимальна міцність, переривчасте та безперервне різання твердих матеріалів).

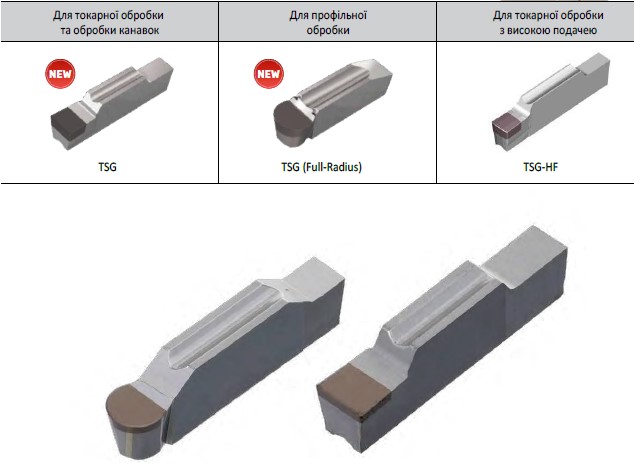

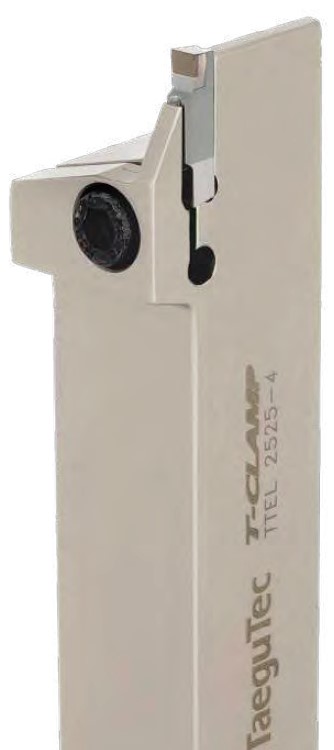

Лінійка пластин T‑Clamp CBN

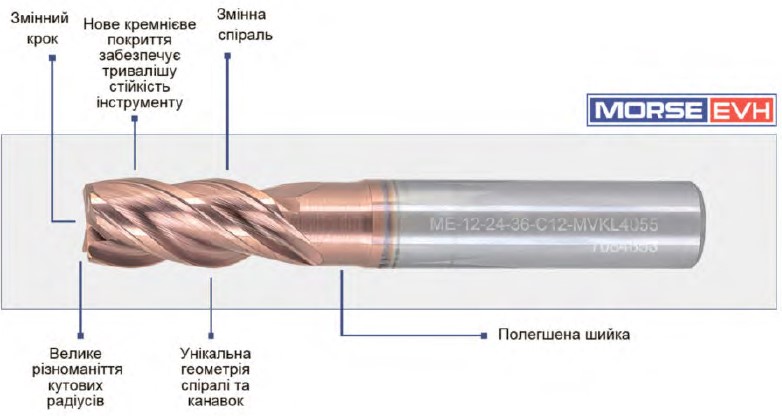

Нові 4‑та 5‑зубі кінцеві фрези серій MVKL 4..5 та MVC M5..5

MVKL4..5 — 4‑зуба кінцева фреза з унікальною геометрією, призначена для чорнового фрезерування з повним зануренням і фрезерування уступів спеціально для нержавіючої сталі за категорією ISO M з упором на 316, 17–4PH та 15–5PH. Також підходить для обробки титану категорії ISO S та сталі категорії ISO P.

MVKM5..5— 5‑зуба фреза для трохоїдального та чистового фрезерування.
