Полігональні (багатокутні) пластини Iscar характеризуються збільшеним числом ріжучих кромок і покращеною геометрією. Вони дозволяють підвищити продуктивність і знизити витрати на інструмент. Їх застосування особливо актуальне для важкої обробки, глибокого точіння та фрезерування на високих подачах.
«З кожним новим інструментом відкривається нове бачення творчості», — Пітер Фінч.
Концепція збірного різального інструмента зі змінними твердосплавними пластинами, що механічно закріплюються в корпусі, була впершее реалізована наприкінці 1950-х років. Відтоді багато чого змінилося, особливо щодо форми цих пластин. Досягнення у сфері порошкової металургії та технологій пресування дали змогу перейти від простих форм до значно складніших.
У більшості сучасних пластин плоскі поверхні з чіткими краями замінили тривимірні об’ємні форми. Ці вдосконалення — результат постійних зусиль конструкторів, спрямованих на досягнення таких цілей:
1. Оптимальні геометричні характеристики різальної кромки для ефективного формування стружки.
2. Раціональна зовнішня форма для максимально широкого діапазону застосувань.
3. Економне та стале використання матеріалів різальних пластин для зниження витрат.
Змінні пластини для точіння, фрезерування, свердління та нарізання різьби характеризуються розмаїттям форм: квадратні, круглі, восьмикутні, ромбічні, тригональні, криволінійні тощо.
Вони можуть бути односторонніми або двосторонніми (реверсивними), з ріжучими кромками з обох боків. Цікаво, що зміни торкнулися навіть термінології: перші пластини називали «одноразовими», підкреслюючи можливість їх утилізації після зносу. Сьогодні їх частіше називають «переналагоджуваними», акцентуючи увагу на можливості багаторазового використання.
Може скластися враження, що межа у формоутворенні пластин уже досягнута, однак виробники інструментів постійно впроваджують нові геометрії, прагнучи знайти ідеальний компроміс між продуктивністю, універсальністю та економічністю. Часто навіть класичні форми відкривають нові можливості, як, наприклад, нові змінні пластини для точіння, розроблені компанією ISCAR у рамках лінійки LOGIQUICK.

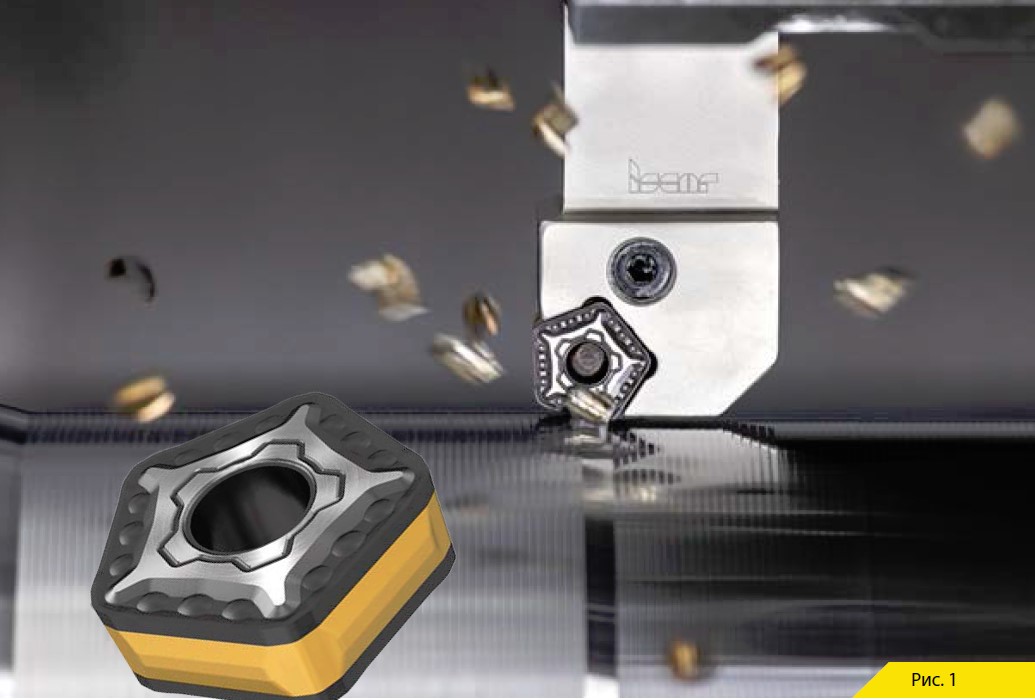

POMG — це двостороння п’ятикутна твердосплавна пластина, яка є ключовим елементом нового інструмента серії DOVE-IQ-TURN (Рис. 1). Вона має 10 ріжучих кромок — по п’ять з кожного боку.
Конструкція пластини забезпечує жорстке кріплення в гнізді типу «ластівчин хвіст», що дозволяє їй витримувати значні навантаження. Інструмент доступний у двох варіантах: з кутом входу 55° — для чорнової та напівчистової обробки (до 5 мм глибини різання) та 14,5° — для обробки з великою подачею (до 1,5 мм). Радіусна форма вершини ріжучої кромки з двома фасками сприяє отриманню якісної поверхні навіть при чорновому різанні з великою подачею.
Таким чином, завдяки п’ятикутній формі та інноваційним конструктивним рішенням, пластина є надзвичайно економічною й універсальною, відкриваючи нові можливості для зниження витрат, особливо при чорновій обробці.
Пластина у формі рівнобічного увігнутого шестикутника дозволяє розширити ефективний робочий діапазон, зокрема виконати обробку важкодоступних місць, збільшуючи при цьому кількість змінних різальних кромок.
Завдяки симетричній формі вона ідеально підходить для багатонаправленого точіння. Новіпластини Q6-MNMG (Рис. 2) встановлюються в інструменти ISCAR QUICK-TURN, призначені дляобробки в різних напрямках, профілювання, торцювання тощо. На верхній і нижній поверхняхпластини є по три виступи, які входять у відповідні пази в гнізді інструмента та забезпечуютьнадійну фіксацію, не заважаючи виведенню стружки. Це рішення дозволяє виконувати кількаоперацій одним інструментом.
Шестикутні пластини також застосовуються в інструментах серії QUICK-T-LOCK, призначених длябагатонаправленої обробки. Одностороння пластина Q3-MCMT (Рис. 3) має позитивну геометрію:скошені бокові сторони та меншу нижню поверхню.
Завдяки цьому забезпечується більш легка та плавнаобробка криволінійних поверхонь. Проте така пластина маєлише три ріжучі кромки, на відміну від двосторонньої пластини, яка має шість різальнихкромок.
Таким чином, увігнутийшестикутник — ефективне рішення як для чорнового, так ідля чистового точіння з різнихнапрямків.
Як встановити пластини різної форми в одному корпусі інструмента? У більшості випадків гніздо відповідає певній форміпластини. Рішенням є змінні картриджі з посадковим гніздом підконкретну форму, що дозволяє зменшити кількість інструментівна складі та підвищити гнучкість.

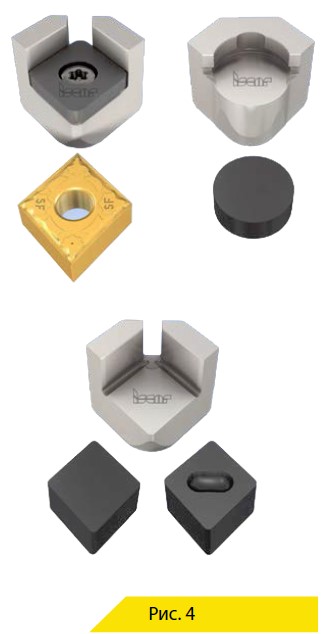

Концепція реалізована в лінійці CER-M-TURN. Тут корпуси інструментів (тримачі) з квадратним або багатогранним хвостовиком призначені для змінних картриджів під ромбічні або кругліпластини з твердого сплаву, кераміки, CBN або з напайкою з PCD (Рис. 4). Також є можливість встановити карбідну опору. Тримачімають канали підводу охолоджувальної рідини під високим тиском (HPC) і посилений механізм кріплення для крихких пластин зкераміки та CBN.
Форма змінної пластини визначається вимогами до конструкції інструменту. Попри обмежену кількість форм, світ змінних
пластин продовжує розвиватися — навіть відомі профілі знаходять нові сфери застосування.
