Автоматическая контропора фирмы HERMLE AG

СТАТЬЯ ИЗ РУБРИКИ: «СТАНКИ И ОБОРУДОВАНИЕ»

Hermle’s Automatic Subtending Stay
Hermle AG is a renowned company with a leading position on the national and international markets. Continuous innovations make Hermle a leading producer of milling machines and machining centers. More than 17,000 users throughout the world trust Hermle’s machines. This paper describes a new automatic subtending stay designed specially to support long-shaped work pieces during machining and to work out the ends of the piece without re-installing it. Subtending stay allows producing such parts as turbine blades, medical equipment, tools and tool holders more precisely and effectively.

Автоматическая контропора фирмы HERMLE AG

Hermle AG принадлежит к числу ведущих производителей фрезерных станков и обрабатывающих центров как в Германии, так и в мире. Универсальные фрезерные станки и обрабатывающие центры Hermle успешно используются повсюду в мире, и их парк насчитывает более 17 000 единиц.
Специально для обработки узких деталей большой длины, которые необходимо поддерживать с торца, фирмой HERMLE AG разработана автоматическая контропора оригинальной конструкции. Контропора обеспечивает высокоточную обработку таких деталей, как турбинные лопатки, медицинско-технические изделия, различные инструменты и/или инструментальные державки.

HERMLE AG: высокоточная обработка деталей

Особенностью новой контропоры является вращающийся центр, автоматически наклоняемый при помощи управляющей программы, с углом наклона 90° для обработки торцов. Это позволяет дополнительно к 5-осевой обработке проводить обработку торцов и обеспечивает финишную обработку детали без ее переустановки.

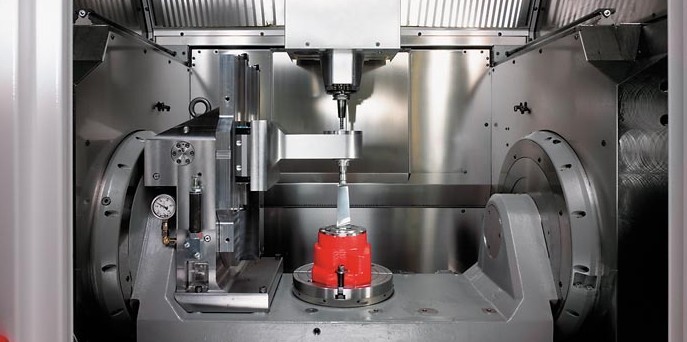

Контропора (рис.  1) устанавливается сбоку (рядом с плитой стола) на наклонно-поворотный стол с ЧПУ 5-осевого обрабатывающего центра C 30 U или C 40 U. Для фиксации детали контропора может автоматически опускать вращающийся центр на деталь (диапазон перемещений 220 мм), обеспечивая ее оптимальную поддержку при обработке различных поверхностей (рис. 2).

Контропора обеспечивает зажим и обработку деталей длиной до 420 мм и диаметром до 420 мм. Собственно, диаметр обработки не является существенным фактором, поскольку поддерживать необходимо в основном детали узкой вытянутой формы — такие как лопатки турбин (рис. 2) или концевые инструменты (рис. 3).

При отводе контропоры (путем ее отклонения в сторону) можно осуществлять традиционную 5-осевую обработку крупногабаритных деталей. Таким образом, заказчик не ограничивает себя определенными рамками, а приобретает полноценный 5-осевой обрабатывающий центр высочайшей точности с автоматической контропорой в качестве опции.

ООО «Хермле-Восток»,
ул. Полковая 1, строение 4, 127018, г. Москва, Россия
Тел.: +7 495 221-83-68   Факс: +7 495 221-83-93
Представительство в Украине:   +380 44 536-55-10
e-mail: kiev@hermle-wwe.com
