Предприятие «ТЕЗМАКСАН-УКРАИНА» продолжает цикл публикаций, посвященных презентации выводимых ею на отечественный рынок новых моделей оборудования. Пришло время рассказать о высокоскоростных вертикальных обрабатывающих центрах First.
В.И. Остофейчук,
сервисный инженер, компания «Тезмаксан», г. Киев

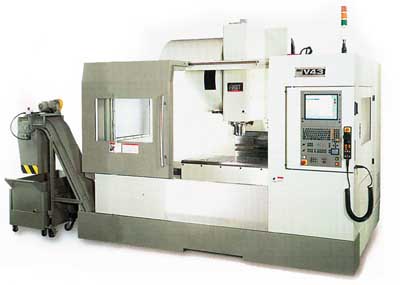

Традиционно высокую репутацию и первоклассное качество техники, создаваемой компанией First, подтверждают обрабатывающие центры серии V (фото 1, 2). Эти машины имеют скорость быстрых перемещений 32 м/мин, а смена инструмента производится за 2,5 с.
Все основные литые элементы конструкции станков разработаны и прошли проверку в ходе всех операций изготовления с точки зрения обеспечения оптимальной жесткости и высокой точности каждой детали. Особое внимание уделено работе оборудования на разных режимах резания. Несущие конструкции центров First спроектированы с применением метода конечных элементов. Станина, изготовленная из чугуна типа Mehanite, имеет форму, специально разработанную для работы станка на высоких подачах и оборотах при тяжелых режимах резания. Она обеспечивает повышенную жесткость и долговременную стабильность геометрических характеристик станка, в том числе благодаря широко разведенным направляющим по оси Z. Конструкция станины дополнительно усилена ребрами жесткости, размеры и расположение которых определены на основе прочностных расчетов по математической модели, при этом термические деформации сведены к минимуму.
Последней разработкой компании является ОЦ First V5 (фото 3, 4), который позволяет осуществлять одновременное перемещение по 5 осям (4 — управляемые координаты и 1 — индексируемый наклон стола). Станок оснащен 2-осевым столом размерами 400 х 400 мм на поворотной цапфе, который обеспечивает:
Станок оборудован встроенным шпинделем на 20 000 об/мин и позволяет обрабатывать детали со сложным 3D-контуром с одной установки и с заданной точностью. Магазин инструментов с манипулятором позволяет менять инструмент за 2,5 с, что обеспечивает высокую производительность оборудования.
В станке используется СЧПУ Siemens 840DE с цветным дисплеем 10,4” на ЖКИ (опционально — Fanuc 18i-МB).
По всем осям координат станков First моделей V33/43 и V5 устанавливаются линейные направляющие качения (ЛП), которые обеспечивают:
Шпиндельная головка устанавливается на жесткой колонне ячеистого типа для минимизации вибраций во время перемещений и обработки. Симметричная и тщательно сбалансированная конструкция этой колонны гарантирует высокоточную обработку.
Станки First отличаются повышенной жесткостью по оси Z за счет продуманной конструкции колонны и широким направляющим скольжения по этой оси. Шариковые винты станков крепятся на усиленных опорах. Каждый обрабатывающий центр проходит так называемый телескопический шаровый тест проверки на геометрическую точность, а также шестикратную калибровку лазерным интерферометром на полной длине хода осей по стандарту VDI 34413b.
Сопла подачи СОЖ установлены около шпинделя, что гарантирует отвод тепла от режущего инструмента и заготовки.
Стандартный шпиндель, которым оснащаются обрабатывающие центры First, имеет скорость вращения 8000 или 10 000 об/мин. Возможна комплектация шпинделем типа ВТ40 с прямой теплоизолированной трансмиссией и максимальной скоростью 15 000 или 20 000 об/мин, такие центры предназначены для высокоскоростной и высокоточной обработки элементов штампов и пресс-форм. Такой шпиндель имеет системы микросмазки и охлаждения и гарантирует неизменно высокую точность при длительной обработке.
Эффективный теплообменник поддерживает постоянную температуру внутри блока управления, обеспечивая защиту всех его электронных компонентов, контроллера и привода двигателей.
Освещение рабочей зоны обеспечивается мощной кварцевой лампой.
Система ЧПУ станков First
Поставляемая совместно с центрами First система Fanuc (фото 5) включает набор всех необходимых функций ЧПУ. Улучшенный контроль позволяет реализовать оптимальные ускорения и замедления скорости реза посредством поблочного просмотра программы до начала непосредственной обработки детали. Существует также возможность дистанционного управления/программирования.
Управление инструментом осуществляется за счет реализации возможности разделения его на группы с заданием определенным инструментам номеров, срока эксплуатации и т. п. Все эти данные могут быть упорядочены в форме таблиц. Можно вести масштабирование в пределах от 0,00001 до 9,9999, а также реализовать вращение запрограммированной формы.
Основные функции СЧПУ Fanuc:
СNC Fanuc Oi-MC имеет до 4 программно-управляемых осей (4 одновременно управляемых). Высокая эффективность движения обеспечивается раздельным управлением ускорений по каждой оси для компенсации инерционных отклонений при обработке. СNC Fanuc 21i-MC — до 5 программно-управляемых осей (4 одновременно управляемые).
Наличие функции Look ahead позволяет эффективно устранять ошибки траектории движения инструмента для углов и малых радиусов обработки путем опережающего просмотра 80 кадров управляющей программы. Данная функция существенно влияет на возможность применения станка для высокоскоростной и даже для обычной обработки сложных деталей. Без использования данной функции высока вероятность появления динамических «зарезов» — врезания инструмента в деталь из-за неспособности системы управления своевременно изменить скорость подачи при резком изменении траектории движения инструмента.
СNC Fanuc 18i-MC имеет до 8 программно-управляемых осей (4 одновременно-управляемых), а также возможность подключения HPCC (High Precision Contour Control) функции для контурной обработки с высоким разрешением наноинтерполяции с помощью встроенного RISC процессора, что гарантирует высокую точность и скорость обработки с надежным сервоуправлением. Эта функция особенно актуальна для воспроизведения NURBS 3D-кривых, которые часто используются в производстве штампов в CAD-программах.
В качестве альтернативной СЧПУ может быть выбрана система Siemens 810DE или Siemens 840DE.
