Hatebur — ведущий мировой изготовитель горизонтальных многоступенчатых пресс-автоматов для холодной и горячей объемной высадки металла. Гибко перестраиваемые пресса для холодной штамповки серии AKP S COLDMATIC способны обеспечить своим владельцам ряд конкурентных преимуществ, которые, безусловно, являются решающими для успеха на быстро меняющемся рынке прецизионных изделий.
Клаус Хельфер, Hatebur Metalforming Equipment Ltd., Швейцария
На сегодняшний день ситуация на мировом рынке изделий холодной штамповки характеризуется следующими чертами:

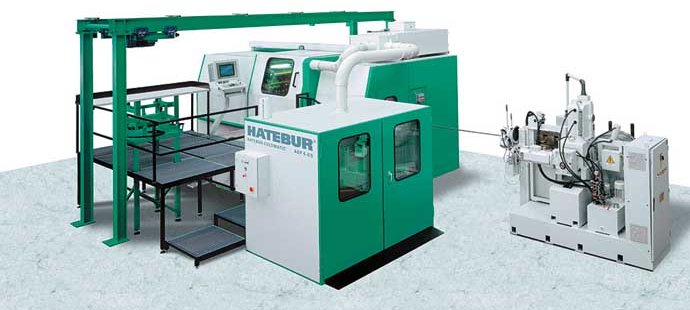

Чтобы в максимальной степени соответствовать этим изменениям глобального рынка, швейцарская компания Hatebur предлагает своим клиентам новые 6-позиционные пресса для холодной штамповки моделей COLDMATIC AKP 4-6 S (рис. 1). Их применение особенно эффективно для изготовления деталей автомобилей, специального крепежа и других прецизионных изделий.
К настоящему времени Hatebur поставила более 100 прессов этого модельного ряда компаниям, занимающимся выпуском сложнопрофильных деталей, в странах ЕС, в США, Японии, Китае, Корее и др. Первые экземпляры прессов AKP 4-6 S были приобретены заказчиками из Японии и Германии, эти фирмы занимаются изготовлением гильз для автомобильных свечей зажигания, тарелок клапанных пружин и других точных деталей сложной формы.
Основные преимущества прессов для холодной штамповки COLDMATIC:
Высокие характеристики процесса отрезания заготовки, практически исключающие ее деформацию, достигаются за счет использования линейного механизма подачи и высокоскоростной системы реза с пинолью и режущей головкой закрытого типа. Можно утверждать, что качество выполнения операций формообразования, обеспечиваемое прессами COLDMATIC, на сегодняшний день является образцом для подражания со стороны конкурентов, пытающихся создать аналогичное оборудование.
Некоторые технические характеристики прессов COLDMATIC AKP 4-6 S приведены в таблице.
Система поперечного переноса заготовки — основа успеха прессов HATEBUR COLDMATIC, она повышает технологическую гибкость машины при работе как с длинными, так и короткими заготовками. Захватные устройства с возможностью индивидуального открытия/закрытия, а также попеременно работающие штампы позволяют осуществлять захват деталей любой длины в пределах некоторого фиксированного диапазона.
Система поперечного переноса осуществляет возвратно-поступательное движение и перемещает заготовки с гарантированным отсутствием люфтов. Это обеспечивает точное позиционирование заготовки перед матрицей. Ее контролируемое размещение в матрице осуществляется благодаря индивидуально регулируемым тормозным механизмам, которыми оснащена подвижная половина формы, что существенно для получения концентричности геометрии частей детали, соприкасающихся как со штампом, так и с матрицей.
Гибкость и универсальность прессов HATEBUR COLDMATIC реализуется и в возможности реализации именно такой последовательности операций, которая требуется для максимальной экономичности процесса изготовления детали.
Особенности технологии, сочетающей точность реза и гибкость перенастройки при осуществлении холодного прессования на COLDMATIC AKP, поясним на примерах.
1. Изготовление ведущей шестерни на 6-позиционном HATEBUR-COLDMATIC AKP 4-6 S (рис. 2):
1) отрезание заготовки точно в размер;
2) прессование при ходе вперед с малым перепадом диаметра, без доведения заготовки до требуемого конечного размера;
3) прессование шлицевой части при ходе вперед;
4) осаживание головки ведущей шестерни;
5) обратное прессование ведущей шестерни со стороны штампа (вращение детали не требуется);
6) уменьшение высоты фланца со стороны матрицы;
7) конечная калибровка ведущей шестерни.
2. Изготовление трубного винта М10 Ч 1 на 5-местном COLDMATIC AKP 3-5 (для уменьшения исходного веса будет сформирована шестигранная геометрия головки). Последовательность операций будет следующей (рис. 3):
1) отрезание заготовки;
2) подготовка к прессованию на стороне штампа;
3) прессование внутреннего диаметра на стороне штампа, при этом не требуется ни вращения, ни перестановки детали в обратное положение;
4) осаживание шестигранника;
5) прошивка и удаление ненужного сердечника.
Система Variblock (рис. 4) прессов COLDMATIC AKP позволяет значительно ускорить перенастройку оборудования без потери точности его работы, причем даже при переустановке полного набора инструментов и захватных устройств. Благодаря системе быстрой перенастройки Variblock пресса AKP могут использоваться для изготовления партий деталей любой серийности: от малых до средних и крупных серий.
