QUASER: High Performance at an Affordable Price
QUASER, a well-known manufacturer of high-performance horizontal and vertical milling machines has a wide commercial and service network worldwide including Ukrainian market. The production is located in Taiwan that is why it is possible for European customers to buy failsafe and well-designed equipment by affordable prices. The nomenclature of the company includes 25 models of different machines for milling operations. QUASER is notable for providing high-quality completing units for its machines and good technical support. The article gives more detailed description of milling machines by QUASER.
Д.В. Бондаренко, начальник группы продаж,
НПО «Империя металлов», г. Харьков
Наверное, каждый руководитель промышленного предприятия хотел бы приобрести для своего производства многоцелевой фрезерный станок европейского качества, но по цене тайваньского оборудования. И вот теперь эта идея стала реальностью — благодаря появлению на украинском рынке официального представителя компании QUASER в лице НПО «Империя металлов».
Компания QUASER была основана в 1991 году. Ее производственная программа включает в себя широкий ряд высокопроизводительных многоцелевых вертикальных и горизонтальных фрезерных станков. На сегодняшний день компания имеет обширную торгово-сервисную сеть по всему миру, которая насчитывает более 50 представительств. Уже более 5000 предприятий используют на своем производстве высококачественное оборудование торговой марки QUASER. В 2007 году фирмой был создан новый производственный комплекс мирового класса, основанный на принципах «канбан» («точно в срок»), разработанных компанией Toyota.
Благодаря производству, которое размещено в Тайване, и поставщикам комплектующих, в список которых входят такие всемирно известные гиганты машиностроения, как REXROTH, BOSCH GROUP, CONTITECH, MOELLER, GRUNDFOS, HEIDENHAIN, FANUC, FRANZ KESSLER, MMK Matsumoto и другие, компания QUASER сразу стала лидером в выпуске высокопроизводительного фрезерного оборудования по доступным ценам.
На сегодняшний день фирма изготавливает 25 моделей оборудования, в число которых входят однопаллетные и двухпаллетные вертикально-фрезерные и горизонтально-фрезерные станки. Также компания является лидером в производстве 5-координатных фрезерных машин. Из 200 единиц подобного оборудования, выпущенного всеми предприятиями Тайваня, на долю QUASER приходится более 100.
Станки данной компании оснащаются электрошпинделями, а также шпинделями с прямым или ременным приводом. Все эти узлы оснащены системой BIG-PLUS, имеют внутренне охлаждение (масло, СОЖ). В стандартной комплектации станков предусмотрена функция внутренней подачи СОЖ через шпиндель с рабочим давлением от 8 до 20 бар, что придает оборудованию дополнительную возможность использования соответствующего инструмента. Данная особенность является существенным преимуществом при изготовлении сложных деталей, в том числе штампов и пресс-форм.
Уникальная технология изготовления электрошпинделей, применяемая QUASER, позволяет увеличить крутящий момент и мощность на валу на 30 % по сравнению с асинхронными двигателями такого же размера. В качестве примера можно привести узел модели BN18R, имеющий скорость вращения 18000 об/мин, мощность 42 кВт и крутящий момент 201 Нм. Еще одни электрошпиндель BN28R, выпускаемый фирмой, имеет параметры 28000 об/мин, 61 кВт и 100 Нм соответственно.
Шпиндели с ременным приводом серии WB40R относятся к числу лучших в мире в своем сегменте, имеют скорость вращения 15000 об/мин, мощность 30 кВт, вибрацию — не более 1,5 мкм с низким уровнем шума и очень малыми расходами на техническое обслуживание. Узлы с прямым приводом серий NC40R и NC50R имеют наивысшую жесткость среди аналогов благодаря использованию роликовых подшипников в передней и задней части, что обеспечивает им скорости вращения 15000 об/мин (NC40R) и 12000 об/мин (NC50R).
Большим преимуществом компании QUASER является высокий технический уровень стандартной комплектации своего оборудования — например, в нее входят такие опции, как внутренняя подача СОЖ, подготовка под 4 координату, шпиндель на 12000 об/мин, роликовые направляющие, магазин на 30 (48) инструментов. В некоторых моделях в стандартную комплектацию включены оптические линейки по всем осям.
Зачастую возникает необходимость обработки сложных деталей, когда требуется значительное количество инструмента. В связи с этим компания QUASER предлагает использование магазинов на 30; 48; 50 и 60 единиц инструментов.
Технические характеристики вертикально-фрезерных станков фирмы приведены в табл. 1.
Станки серии MV154 (1-я версия) входят в число наиболее популярного вертикально-фрезерного оборудования, выпускаемого под этой торговой маркой. В период с 2004 по 2006 год в мире было установлено более 1500 единиц этих станков. С 2007 года компания QUASER начала выпускать вторую, модернизированную версию серии MV154 с новыми параметрами, в тоже время полностью сохранив преимущества предыдущей модели.
В перечень изменений вошли:
Вертикально-фрезерные станки серий MV204 и MV205 рассчитаны на обработку габаритных изделий. Они начали выпускаться с 1999 года, и в период до 2007 года по всему миру было установленно более 1200 единиц этого оборудования. Мощная и прочная конструкция имеет грузоподъемность до 2000 кг и обеспечивает скорость холостого хода 36 м/мин. На станках серии MV205 на шпиндель установлена двухскоростная коробка передач ZF-типа (конус №50) со сверхбольшим крутящим моментом (при 6000 об/мин — 955 Нм, при 7500 об/мин — 764 Нм), шпиндель высокой жесткости (диаметр роликового подшипника — 100 мм). Организованная система удаления стружки включает в себя:
В номенклатуре компании QUASER присутствуют также высокоскоростные вертикально-фрезерные станки для серийного производства моделей MV154АРС и MК603S (табл. 2) со сменщиком паллет. Смена сменных паллет производится при помощи системы гидравлики, усилие зажима которой достигает 45000 Н. Посадка и центрирование паллеты осуществляются на четыре посадочных конуса. Для точности позиционирования имеются специальные встроенные средства, предохраняющие от попадания металлической стружки и различной грязи. Данная система включает в себя продувку воздухом в местах соединения конических поверхностей и датчик воздушного давления, контролирующий появление мелкой металлической стружки.
Модель MК603S оснащена подвижными колоннами, что позволяет отнести ее к числу станков с наиболее жесткой и надежной системой подачи паллет в мире. Несущая способность такой паллеты — 300 кг, время смены — 8 с. Система включает в себя торцевую муфту с круговыми зубьями диаметром 600 мм с усилием зажима 50 000 Н, а также два концевых поддерживающих упора. Стоит отметить, что за период с 1992 по 2006 год на 500 станках этой модели не было зафиксировано ни одного отказа в работе.
Горизонтально фрезерные станки (табл. 3) серии НХ504 представляют собой уже четвертое поколение подобного оборудования, выпускаемого фирмой и подтвердившего правильность конструкции. В период с 1996 по 2006 год было установлено более 400 единиц этих станков по всему миру. Серия НХ504 включает в себя следующие модели:
Смена паллет производится так же, как и на двухпаллетных вертикальных фрезерных станках. Зажимающая система — с четырьмя посадочными конусами с усилием фиксации 45000 Н.

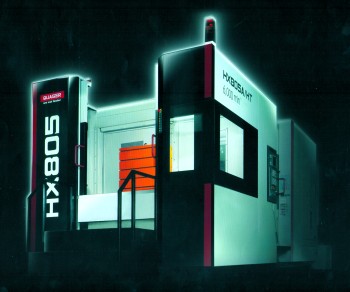

Горизонтальный обрабатывающий центр серии НХ805 (табл. 3) предназначен для обработки крупногабаритных деталей весом до 1500 кг. Стол с индексацией 1° имеет размер паллеты 800 х 800 мм. Усилие зажима — 90000 Н. Поворот стола осуществляется благодаря большой зубчатой муфте диаметром 700 мм.
Для более сложных видов работ, где есть необходимость 5-координатной обработки, компания QUASER предлагает специальные фрезерные ОЦ серии UX (табл. 4). В частности, пятиосевой станок UX300 является наиболее востребованной машиной для изготовления деталей размером D 300 х 300 мм и весом до 100 кг. Для обработки более крупных заготовок компания предлагает модели UX600 и UX730Dyn.
В модели UX600 реализована портальная конструкция для обеспечения наиболее высокой производительности. Она оборудована проверенным механическим наклонно-поворотным вращающимся столом с диаметром планшайбы 600 мм. Максимальный устанавливаемый размер детали на таком столе составляет D 600 х 450 мм при массе заготовки до 300 кг. Модель UX730 Dyn оснащена наклонно- поворотным столом, разработанным совместно с фирмой Kessler (Германия). На нем устанавливаются бесконтактные двигатели, обеспечивающие большой пусковой момент. Максимальный устанавливаемый размер детали на таком столе составляет 730 мм при массе заготовки до 850 кг.
В качестве систем ЧПУ к своим станкам компания QUASER поставляет такие стойки, как HEIDENHAIN iTNC530 и FANUC 18iМ-В, а в некоторых моделях — FANUC 31iА.
Еще одним важным преимуществом компании QUASER является наличие склада в Швейцарии, который насчитывает более 40 единиц оборудования. Срок его поставки составляет 20–30 дней.
Сервисную поддержку и пусконаладочные работы, а также комплектацию оборудования необходимой оснасткой и инструментом проводит НПО «Империя металлов». Специалисты фирмы уверены, что данное оборудование будет оптимально соответствовать потребностям вашего производства. Мы создали благоприятные условия для будущего сотрудничества и готовы предоставить их вам как нашему клиенту.
Сделайте правильный шаг при выборе оборудования!
Украина, 61020, г. Харьков, Комсомольское шоссе, 88
Тел.: +380 (57) 719-62-08, 719-62-05 Тел/факс: 719-62-13
