Империя металлов обеспечит экономию времени

СТАТЬЯ ИЗ РУБРИКИ: «СТАНКИ И ОБОРУДОВАНИЕ»

“Imperiya Metallov” Ensures Time Saving
Possessing a warehouse in Ukraine is the most effective way for achieving maximal time saving per purchase. Imperiya Metallov Co., Ltd. follows this way.  Today this company is able to sell metal-working machinery that is very attractive for customers and is available for clients at any moment. The producers of the offered machinery are ARES SEIKI (production of drilling and milling equipment), CHIFA MACHINERY (production of highly-productive vertical and turning processing centers) and FORCE ONE (production of turning machines).

Д.О. Панов, начальник группы продаж,
НПО «Империя металлов», г. Харьков

    Экономия времени на покупку — один из важнейших факторов, наряду с качеством и стоимостью, влияющий на выбор оборудования. Для достижения такой экономии отечественный поставщик может использовать несколько путей, но самым действенным является создание склада на территории Украины. Именно так поступает и ООО «Империя Металлов», налаживая сбыт такого привлекательного для покупателей оборудования, как металлообрабатывающие станки фирм ARES SEIKI, CHIFA MACHINERY MANUFACTURER и FORCE ONE — техники, постоянно находящейся на складе в Харькове и доступной для заказчика в любой момент!

ARES SEIKI (Тайвань)

    Специализация компании ARES SEIKI — производство оборудования сверлильно-фрезерной группы. К особенностям ее станков относятся повышенная скорость перемещений холостого хода, усиленная ось Z с сервоприводом мощностью 3,5 кВт, компактные габариты, что дает возможность производить качественное фрезерование, сверление и растачивание отверстий, а также «жесткое» нарезание резьбы как в единичном, так и серийном производстве. Среди 12 моделей, составляющих производственный ассортимент компании, наиболее применимой к условиям отечественного производства является вертикально-фрезерный станок с ЧПУ модели RM600 (рис. 1). К особенностям данной машины относятся низкоинерционный шпиндель на 60–12 000 об/мин, жесткое нарезание резьбы на скорости 3000 об/мин, конус шпинделя BT-40, линейные направляющие по 3 осям, скорость перемещения по осям X, Y, Z — 36 м/мин, высокоскоростная система смены инструмента-Т-Т за 2,0 секунды, наличие СЧПУ MITSUBISHI M70. Технические характеристики станка приведены в табл. 1.

В комплектацию станка входят:

  • Коробка с необходимым инструментом
  • Система автоматической смазки
  • Система охлаждения и резервуар
  • Система пневматической продувки шпинделя
  • Рабочее освещение
  • Система смыва стружки
  • Выравнивающие винты и башмаки
  • Теплообменник
  • Лампа аварийной сигнализации
  • Высокоскоростная система смены инструмента
  • Трансформатор
  • Шпиндель на 12,000 об/мин
  • Контактная система измерения TS-27R (Renishaw)

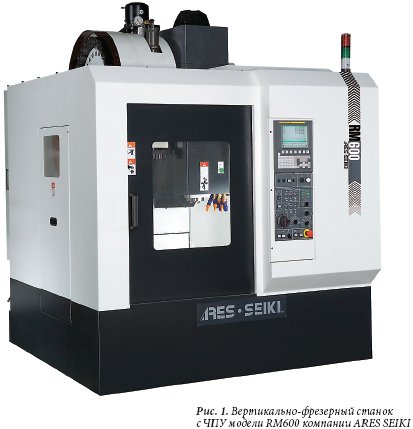

Таблица 1

Технические характеристики вертикально-фрезерного станка с ЧПУ
модели RM600 компании ARES SEIKI

Параметр
Единица измерения
Величина
Двигатель шпинделя
кВт
7,5/5,5
Двигатель оси X
кВт
1,5
Двигатель оси Y
кВт
1,5
Двигатель оси Z
кВт
3,5
Размер стола
мм
700х410
Максимальная нагрузка на стол
кг
250
Продольное перемещение стола (Х)
мм
600
Поперечное перемещение стола (Y)
мм
400
Вертикальное перемещение шпиндельной головки (Z)
мм
550
Расстояние от конуса шпинделя до стола
мм
180~730
Конус шпинделя

BT40
Система зажима оправки в шпинделе

MAS403 P4OT-1 (45°)
Обороты шпинделя
об/мин
60~8000
Скорости перемещения по осям X, Y, Z
м/мин
36/36/36
Емкость магазина

24+1
Максимальная масса инструмента
кг
6
Максимальная длина инструмента
кг
250
Время замены инструмента
с
2,0 (T-T)4,0 (C-C)
Занимаемая площадь
мм
1800x273x2810
Вес нетто
кг
3,900

TWINHORN (Тайвань)

    Компания CHIFA MACHINERY MANUFACTURER CO., LTD (Торговая марка TWIN­HORN) была основана в 1976 году, ее штат сегодня насчитывает 225 человек, годовой объем выпуска составляет около 900 единиц оборудования, производственный ассортимент включает в себя 10 серий по 26 моделей в каждой. Фирма специализируется на выпуске высокопроизводительных вертикальных и токарных обрабатывающих центров. Эти станки предназначены для высокопроизводительной обработки широкого диапазона деталей различной массы и физико-механических свойств. В частности, в ее номенклатуре широк выбор оборудования для черновой обработки крупногабаритных деталей, а также для изготовления штампов и пресс-форм. В табл. 2. приведены характеристики вертикально-фрезерного станка с ЧПУ модели VE1020L3 (рис. 2).

Стандартная комплектация машины:

  • ЧПУ Mitsubishi M70 (гарантия на ЧПУ — 2 года)
  • Направляющие качения SCHNEEBERGER (Швейцария) (скорость холостого хода по осям — 24 000 мм/мин)
  • Система охлаждения с насосом
  • Автоматическая смазка
  • Рабочая лампа
  • Воздушная продувка шпинделя
  • Подача воздуха в зону резания
  • Нарезание резьбы без компенсационного патрона
  • RS-232 интерфейс
  • Выравнивание болтов и фланцев
  • Автоматическое прекращение подачи электроэнергии
  • Кабина, полностью закрывающая зону резания
  • Инструментальная коробка с необходимым инструментом
  • Теплообменник для электрошкафа
  • Полностью огороженный брызговик
  • Масляное охлаждение шпинделя
  • Контактная система измерения TS-27R (Renishaw)

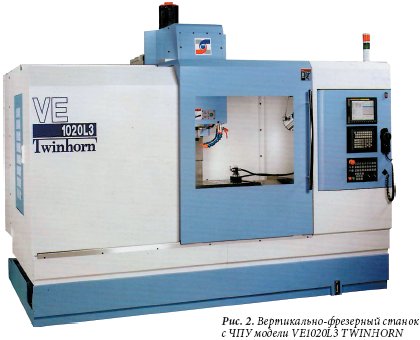

Таблица 2

Технические характеристики вертикально-фрезерного станка с ЧПУ
модели VE1020L3 (торговая марка TWINHORN)

Параметр (ед. измерения)
Величина
Размер стола, мм
Х: 1070 Y: 500
Максимальная нагрузка на стол, кг
600
Перемещение по трем осям, мм
Х: 1020 Y: 510 Z: 510
Скорость подачи по осям X, Y, Z, м/мин
24/24/24
Двигатель шпинделя, кВт
7.5/11
Скорость шпинделя, об/мин
12 000
Конус шпинделя
ВТ-40
Устройство автоматической смены инструментов
Магазин в 24 инструментов с вертикальным расположением
Масса станка, кг
5 000
Габариты станка, мм
2 900 x 2 500
Максимальная высота станка, мм
2 700
Позиционирование, мм
0,005 / 300
Повторяемость, мм
± 0,003
Требуемое давление воздуха, кг/см2
6
Объем потребления воздуха, л/мин
до 700

Стандартная комплектация машины:

  • ЧПУ Mitsubishi M70
  •  Система охлаждения
  •  Автоматическая смазка
  •  Рабочая лампа
  •  Воздушная продувка шпинделя
  •  Нарезание резьбы без компенсационного патрона
  •  RS-232 интерфейс
  •  Охлаждающий насос
  •  Автоматическое прекращение подачи электроэнергии
  •  Кабина, полностью закрывающая зону резания
  •  Инструментальная коробка с необходимым инструментом
  •  Система позиционирования станка относительно горизонта
  •  Полностью огороженный брызговик
  •  Пульт ручного управления
  •  Масляный охладитель шпинделя
  •  Устройство автоматической настройки инструмента (Metrol)

  Еще одна модель, находящаяся на нашем складе, — вертикально-фрезерный станок с ЧПУ VH850L3 (рис. 3). Его технические данные представлены в табл.3. Данный многофункциональный фрезерный станок с ЧПУ является высокопродуктивной машиной «бюджетного» класса, предназначенной для серийной обработки деталей различной конфигурации.

Таблица 3

Технические характеристики вертикально-фрезерного станка с ЧПУ модели VH850L3 (торговая марка TWINHORN)

Параметр (ед. измерения)
Величина
Размер стола, мм
Х: 1000 Y: 450
Максимальная нагрузка на стол, кг
450
Перемещение по трем осям, мм
Х: 850 Y: 500 Z: 520
Скорость подачи по осям X, Y, Z, мм/мин
30/30/24
Направляющие, тип
Качения
Двигатель шпинделя, кВт
7.5/11
Скорость шпинделя, об/мин
12 000
Конус шпинделя
ВТ-40
Устройство автоматической смены инструментов
Магазин в 20 инструментов с горизонтальным расположением
Масса станка, кг
5150
Габариты станка, мм
2500 x 2600
Максимальная высота станка, мм
2700
Позиционирование, мм
0,005 / 300
Повторяемость, мм
± 0,003
Требуемое давление воздуха, кг/см2
5
Объем потребления воздуха, л/мин
до 700

FORCE ONE (Тайвань)

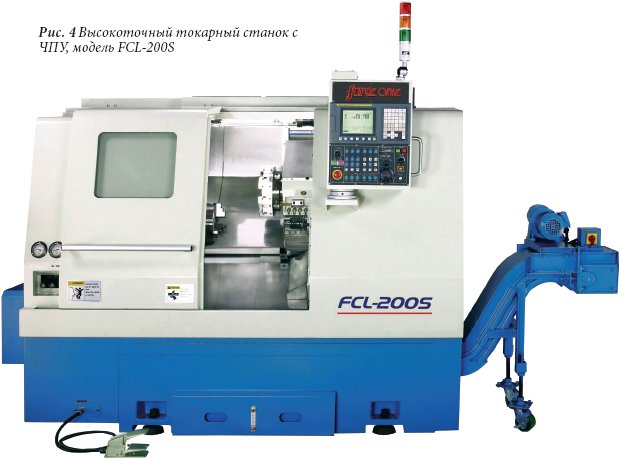

    Тайванская компания FORCE ONE специализируется исключительно на производстве токарных станков. В ее номенклатуре есть модели, оснащенные револьверными головками с фрезерной функцией, контршпинделями, а также высокоточные токарные станки с ЧПУ, оснащенные осью Y. На данный момент на складе ООО «Империя Металлов» находится высокоточный токарный станок с ЧПУ модели FCL-200S (рис. 4). Его технические данные представлены в табл. 4. Основные части станка, такие как станина, суппорт, передняя шпиндельная бабка, направляющие и корпус задней бабки — изготовлены из высокопрочного чугуна Meehanite и закалены для обеспечения длительной работы, связанной с большими нагрузками и высокой точностью изготовления деталей.

    Высокопроизводительные серводвигатели осей X и Z напрямую связаны с шариковинтовыми парами (предварительно растянутого типа); на этих осях также устанавливаются роликовые направляющие качения от немецкой фирмы STAR. Легкость удаления стружки из зоны резания обеспечивается за счет использования станины с углом наклона 45°; в гидравлической станции применяются только высококачественные детали для обеспечения продолжительной эксплуатации и стабильной работы на протяжении всего срока службы. Данный станок оборудован быстросъемным шпинделем, который выполнен в форме картриджа. В случае выхода из строя он может быть быстро заменен на новый, что, в свою очередь, облегчает обслуживание и эксплуатацию станка. Шпиндель смонтирован на прецизионных роликовых подшипниках класса Р4, которые обеспечивают высокое осевое усилие и превосходную радиальную устойчивость, что обеспечивает высокую точность обработки даже при больших нагрузках.

Таблица 4

Технические характеристики токарного станка с ЧПУ
модели FCL-200S FORCE ONE

Модель
FCL-200 S



Особенности комплектации и технические особенности станка
  • Конвейер скребкового типа с коляской для удаления стружки
  • Автоматическая система смазки
  • Сквозное отверстие для гидравлического патрона
  • Рабочая лампа
  • Инструмент для настройки
  • Жесткое нарезание резьбы
  • Теплообменник
  • Набор твердых кулачков зажимного патрона
  • Три набора мягких кулачков зажимного патрона
  • Система позиционирования станка относительно горизонта
  • Ножной переключатель для зажима и разжима патрона
  • ЧПУ управляемая задняя бабка
  • 12-позиционная VDI головка
  • Автоматическая система настройки инструмента (RENISHAW)
  • Электротрансформатор
  • Роликовые направляющие (STAR)
Максимальный диаметр устанавливаемой детали, мм
480
Максимальный диаметр точения, мм
280
Максимальная длина точения, мм
462
Шпиндель

Торец шпинделя
А2-6
Диаметр отверстия шпинделя, мм
61
Максимальный диаметр подаваемого прутка, мм
51
Максимальные обороты шпинделя, об/мин
4200
Диаметр патрона, мм
210
Инструментальная головка

Количество позиций инструмента, шт.
12 (VDI 30)
Размер инструмента, мм
20х20
Максимальный диаметр расточного инструмента, мм
32
Оси перемещения

Перемещение по оси Х, мм
142
Перемещение по оси Z, мм
475
Скорость перемещения по осям Х и Z, м/мин
30 и 30
Скорость резания, мм/об
0,001-500
Диаметр ходового винта по оси Х, мм
32 (Р10)
Диаметр ходового винта по оси Z, мм
36 (Р10)
Двигателя

Двигатель шпинделя
aP18i 9 кВт
Двигатель оси Х, Z
A8Bi — 1.6 кВт
Мощность гидравлического насоса, кВт
1,5
Мощность насоса подачи СОЖ, кВт
0,75
Задняя бабка (ЧПУ управляемая)

Диаметр пиноли, мм
75
Максимальный ход пиноли, мм
80
Конус задней бабки
МТ4
Перемещение бабки, мм
420
Емкости

Объем гидравлического бака, л
40
Объем бака СОЖ, л
100
Размеры

Габариты (ДхШхВ), мм
3350х1575х1800
Вес, кг
4550
Позиционирование, мм
0,005 / 300
Повторяемость, мм
± 0,003

    Все оборудование, находящееся на складе ООО «Империя Металлов», по желанию заказчика перед отгрузкой может быть укомплектовано необходимой оснасткой, инструментом, маслами и СОЖ. Кроме этого, наша компания обеспечивает полный комплекс услуг по предпродажной подготовке, техническое сопровождение оборудования по эксплуатации и сервисному обслуживанию, а также подготовку техпроцессов согласно поставленным заказчиком задачам.

Сделайте правильный выбор!

НПО «Империя Металлов»
88, Комсомольское шоссе, г. Харьков, Украина, 61020
e-mail:
 tools@imperija.com сайт: www.tools.imperija.com
