Цифровые усилители ATOS для пропорциональной аппаратуры

СТАТЬЯ ИЗ РУБРИКИ: «ГИДРАВЛИКА-ПНЕВМАТИКА»



Цифровая электрогидравлика Atos — это результат многолетней научно-исследовательской деятельности фирмы в области разработки передовых микропроцессорных контроллеров, моделирования гидравлических клапанов и систем, а также их испытаний на тяжелейших режимах эксплуатации.  Пропорциональная аппаратура Atos успешно функционирует в составе тысяч различных видов электрогидравлических систем по всему миру, доказывая свою надежность и соответствие требованиям заказчиков.

Последние разработки компании Atos в области электроники для гидравлических устройств сфокусированы на интеграции стандартных функций контроллеров в привод с шинным интерфейсом, контролируемых центральным устройством управления оборудования. Новые интеллектуальные цифровые контроллеры обеспечивают возможность самостоятельного функционирования автономных узлов и упрощают архитектуру полной автоматизации машины.

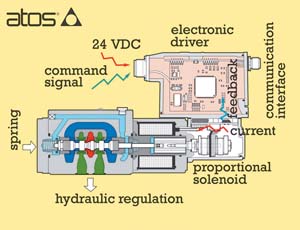

Электронные усилители, выпускаемые фирмой (рис.1) обеспечивают питание и управление пропорциональными электромагнитами в соответствии с заданным управляющим сигналом. Электромагнит преобразует энергию питания в усилие, воздействующее на золотник или пружину тарельчатого клапана, обеспечивая таким образом функцию гидравлического управления гидрораспределителя, предохранительного клапана или регулятора расхода.

Уникальное программное обеспечение Atos (рис.2), имеющее дружественный к пользователю интерфейс, имеет многоуровневую структуру, совместимую со всей линейкой электронных усилителей:

 Штекерное исполнение по стандарту DIN для гидроаппаратуры без датчика положения золотника — управление без обратной связи (рис. 3)

  • инфракрасный программатор для установки коэффициента усиления, отклонения, рампы и вибромодуляции без физического вмешательства;
  • улучшенные технические характеристики: минимальный гистерезис, лучшее время отклика при более высокой стабильности;
  • электрическое подключение: коннектор M12 или кабель длиной 5 м;
  • компенсация нелинейности гидравлической характеристики клапана;
  • компактное и эффективное решение при конкурентоспособной цене;

 Исполнение для установки на DIN-рейку для гидроаппаратуры без датчика положения золотника — управление без обратной связи (рис. 4)

  • высокие технические характеристики при последовательном интерфейсе подключения RS232;
  • легкая замена переключением 4 разъемов;
  • внутренняя генерация опорных сигналов с выбором посредством цифровых входов;

 Встроенные усилители для гидроаппаратуры с датчиком положения золотника — управление с обратной связью (рис.5)

  • наилучшие технические характеристики для пропорциональных сервораспределителей и регуляторов давления;
  • динамическая реакция (P.I.D. — пропорционально- интегрально-дифференциальное регулирование) может быть оптимизирована с учетом области применения;
  • интерфейс управления — RS232, PROFIBUS, CANbus или Powerlink;

 Взрывобезопасные усилители для гидроаппаратуры с/без датчика положения (рис.6)

  • класс защиты Ex d, сертифицированный согласно нормам Atex 94/9/CE и EN/60079-1;
  • распространение преимуществ цифровой электроники для взрывобезопасной пропорциональной сервоаппаратуры;
  • упрощенная диагностика (предупреждающая, аварийная и контролирующая) имеет особую ценность в условиях опасной среды;
  • интерфейс управления — RS232, PROFIBUS или CANbus.
