М.Р. Эминова, менеджер отдела оборудования,
ООО «НПО НИКА СЕРВИС», г. Харьков
Компактный дизайн, легкая настройка и простота управления рабочим процессом привлекают в обрабатывающих центрах компании TONGТAI с первых минут знакомства. Но основные их преимущества, конечно, так быстро не узнать. В частности, систему автоматизации процесса загрузки-выгрузки заготовок, которая позволяет сократить время обработки и повысить производительность оборудования.
Корпорация TONGТAI Mashine & Tool Co., Ltd. — одна из крупнейших станкостроительных компаний Тайваня — широко известна на мировом рынке. Высококачественные обрабатывающие центры этой фирмы на протяжении почти четверти века поставляются во многие страны мира и, конечно, в СНГ, где предприятия модернизируют свое производство с помощью оборудования этой компании. Официальным представителем TONGТAI в Украине является ООО «НПО НИКА СЕРВИС».
В корпорацию TONGТAI Mashine & Tool Co., Ltd. входят четыре крупных завода: основной завод (TONGТAI), завод по изготовлению токарно-карусельных станков с ЧПУ (Honor Seiki), завод по изготовлению станков портального типа (Asia Pacific Elite Corp.) и новый завод по изготовлению малых токарных станков (Quick-Tech).
Основателем TONGTAI является японская компания Hitachi Seiki Co., Ltd, которая инвестировала в нее не только значительные денежные средства, но и богатый интеллектуальный багаж: идеи, технологии, а также высокую культуру японского производства.
Модельный ряд продукции компании TONGTAI разнообразен: это токарные одно- и двухшпиндельные обрабатывающие центры, вертикальные токарные станки с ЧПУ карусельного типа, вертикально-фрезерные и горизонтально-фрезерные обрабатывающие центры со сменными паллетами, от одной до восьми одновременно.

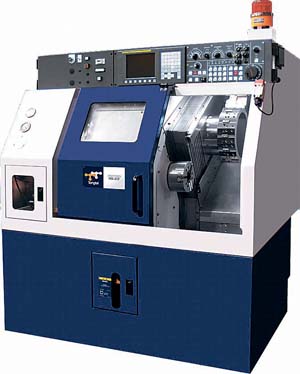

Ярким представителем горизонтальных обрабатывающих центоров с ЧПУ является станок HS-22. Он предназначен для обработки деталей с максимальным диаметром точения 200 мм и максимальной длиной 220 мм. Мощность его шпинделя — 7,5 кВт, а скорость вращения — 4500–6000 об/мин. В стандартной комплектации на станок устанавливается гидравлическая револьверная головка на 12 инструментов. Дополнительная опция — головка на 8 позиций не приводного инструмента.
Благодаря широким направляющим скольжения, плоскость которых расположена под углом 45° к горизонтали, возможна высокоэффективная токарная обработка заготовок с большими подачами и на высоких скоростях.
Значительно уменьшить ширину станка (до 1400 мм) и сделать его максимально компактным при сохранении высокой точности и мощности позволило размещение револьверной головки за шпинделем. Ширина двери составляет 440 мм, что значительно увеличивает рабочую зону. Система охлаждения, гидравлический блок, блокировщик двери, конвейер с емкостью для сбора стружки — все это входит в стандартную комплектацию станка.
На всех токарных центрах корпорации TONGTAI устанавливается стойка ЧПУ японской компании Fanuc с альфа-приводами. Они обеспечивают более плавное вращение сервоприводов и привода главного шпинделя, тем самым значительно повышая точность работы станка. В стойке ЧПУ с альфа-приводами установлены датчики со сверхвысоким разрешением до 1.000.000 импульсов/об. Помимо этого, имеется HVR-управление, обеспечивающее высокую скорость и точность обработки.
Дополнительно станок может оснащаться следующими устройствами: цанговым патроном (вместо гидравлического 3-кулачкового), маслосепаратором, сборником масляного тумана, кондиционером для электрического шкафа, трансформатором — стабилизатором напряжения, улавливателем готовых деталей.
Для станков этой модели предусмотрено устройство автоматической подачи прутка или роботизированная система загрузки заготовки. Последняя позволяет сократить время на смену заготовки до 5 секунд, тем самым увеличивая производительность станка, и практически исключить вмешательство человека в процесс обработки. Робот перемещает заготовку с паллеты на шпиндель станка, снимая при этом уже обработанную деталь. Возможна установка системы пристаночной автоматизации на 10 заготовок или конвейера для их подачи.
Для конкретного изделия и определенной программы его выпуска можно использовать различное число станков данного типа и роботов. Например, два станка могут быть оснащены двумя роботами, устройством подачи-выгрузки заготовок, конвейером для готовых деталей. При такой комплектации один робот с паллеты подает заготовку на шпиндель первого станка для обработки, после чего другой робот снимает ее и передает на второй станок, где производятся следующие технологические операции, а затем полностью готовая деталь автоматически попадает на конвейер, который транспортирует ее в зону складирования.
Все станки производства компании TONGTAI имеют уникальную цельнолитую станину, конструкция которой является очень жесткой. Применение высококачественных приводов и стойки ЧПУ компании FANUC позволяет производить обработку на больших скоростях, обеспечивая повторяемость результатов и точное позиционирование инструмента.
Острая конкурентная борьба за клиента на рынке станкостроения обязывает компанию TONGTAI неустанно развивать новые технологии, тщательно контролировать качество выпускаемой продукции, постоянно наращивать темпы производства. Это позволяет ей удерживать позиции и удовлетворять растущий спрос на высокотехнологичное оборудование во всем мире.
Сотрудничая с ООО «НПО НИКА СЕРВИС», вы имеете возможность приобрести оборудование компании TONGTAI по оптимальной цене. Модернизация и полная автоматизация производственных процессов — это путь к успеху. Компания TONGТAI Mashine & Tool Co., Ltd. предлагает вам пойти по нему вместе!
