Гидроабразивный раскрой на WATER-JET SUPER 3318

СТАТЬЯ ИЗ РУБРИКИ: «СТАНКИ И ОБОРУДОВАНИЕ»

Гидроабразивный резак

Water-Jet Cutting by Water-Jet Super 3318
German company Knuth, a reputed manufacturer of metal-working machinery, presents its new development: Water-Jet Super 3318 water-jet cutting machine designed to cut sheet and plate materials. Water-jet cutting allows making the most efficient use of work material and does not require finish machining of blank part edges, maintains its physical and chemical properties. Besides, this procedure complies with the environment protection standards. The water-jet cutting system is provided with numerical program control.

Р.В. Трофимов, директор, ООО «Кнут Украина», г. Днепропетровск

Water-Jet Super 3318 является эффективным и надежным оборудованием для контурного раскроя листового материала. С его помощью можно вести резание в достаточно широком диапазоне толщин и получать при этом высокое качество поверхности кромки, не требующей последующей финишной обработки.

Knuth Werkzeugmaschinen Gmbh хорошо известна как производитель широкого спектра сравнительно недорогих станков хорошего качества. Производственная линейка компании включает в себя много типов металлообрабатывающего оборудования, в том числе и станки для обработки листовых материалов, которые отличаются высокой производительностью, экономичностью, широко востребованы и успешно эксплуатируются в различных отраслях промышленности.

Новинкой 2012 года, представляемой Knuth в данном сегменте оборудования, является установка гидроабразивного раскроя Water-Jet Super 3318, предназначенная для высокоточной обработки листового материала в проекциях 2D И 2,5D.

ГИДРОАБРАЗИВНАЯ РЕЗКА

Технология гидроабразивной резки основана на использовании принципа эрозионного воздействия абразивной смеси (вода, смешанная с мелкими частицами песка), подаваемой под высоким давлением, и последующем удалении обрабатываемого материала из полости разреза при помощи режущей струи.

При данном виде обработки можно получать линию реза любой кривизны, ширина которой обычно не превышает 1,5 мм, что позволяет наиболее рационально использовать обрабатываемый материал. При этом края не подвергаются термическому воздействию, что исключает изменение его физико-химических свойств (он не коробится, не деформируется и не упрочняется). А полученная при резании кромка впоследствии не требует финишной механической обработки.

Немаловажным фактом является и то, что данный вид обработки отвечает самым строгим экологическим нормам: при использовании в качестве рабочей жидкости воды отсутствуют тепловые и химические выделения, опасные для здоровья персонала, исключена опасность вылета шлаковых или мелкодисперсных частиц. Уровень шума при работе установок подобного типа колеблется в пределах 85–95 дБ.

WATER-JET SUPER 3318

  • технологический ход по оси Z — 300 мм;
  • максимальная рабочая скорость — 20 000 мм/мин;
  • полностью открытая с 4 сторон для оснастки и разгрузки рабочая зона 3350 x 1850 мм;
  • портальный мост с двухсторонним приводом:
  • опорная рама с легко заменяемыми пластинками и регулируемой несущей конструкцией;
  • двойная защита линейных направляющих, обеспечиваемая сильфонными компенсаторами.

Портал оснащен ШВП Ф 40 мм производства Bosch Rexroth AG и линейными направляющими, а также двухсторонним планетарным приводом фирмы Wittenstein-alpha с беззазорной передачей. Для предотвращения столкновения в процессе обработки детали с режущей головкой ее привод оснащен специальным сенсором высоты.

Минимальная вибрация основания обеспечивается благодаря тому, что основание расположено отдельно от рабочего стола (допустимая нагрузка до 800 кг/м2).

Угол упора фиксируется как нулевая точка на двойной Т-образной опорной раме с регулируемой несущей конструкцией, что гарантирует ее высокую жесткость и обеспечивает высокоточную настройку рабочей плоскости:

  • точность позиционирования: ± 0,05 mm;
  • точность повтора: ± 0,025 mm;
  • точность вращения при 1 м/мин (Ф 300 мм): ± 0,05 mm.

Насос высокого давления KMT Streamline V50 (мощность 37 кВт, производительность 3,6 л/мин, число подач — 54 об/мин) с металлическими торцевыми уплотнениями обеспечивает бесступенчатое регулирование давления воды во всем диапазоне и оснащен устройством для компенсации пиков напряжения. Максимальное давление при длительной нагрузке — 4136 бар.

Непрерывное снабжение режущей головки абразивной смесью под давлением осуществляется специальной системой подачи, состоящей из напорной емкости, рассчитанной на 300 кг абразива, регулятора наполнения песком и обратного клапана.

Интеллектуальная система адаптивного управления компенсирует изменения угла, возникающего в результате снижения энергии гидроабразивной струи таким образом, что срез по всей толщине остается вертикальным, а конусность струи нивелируется, за счет чего удается достичь высокого качества обработки по всей глубине реза.

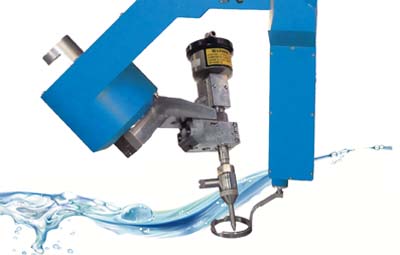

BEVELMASTER

В стандартную комплектацию Water-Jet Super 3318 входят: лазерный указатель, датчик вакуума, система контроля высоты и защитой от столкновения и отдельным стальным баком с толщиной дна 10 мм. В баке на глубине 30 см находится перфорированная пластина для улавливания деталей и предотвращения падения их на дно.

Опционально для 3D-обработки Water-Jet Super 3318 может оснащаться 5 координатной системой резки Bevelmaster, обеспечивающей поворот оси С на 360° c возможностью бесконечного вращения в обе стороны. Резка в периферийной области производится с помощью запатентованного шарнирного блока:

  • точность позиционирования осей A/C ± 0,01°;
  • точность позиционирования точки центра инструмента ТСР: ± 0,15 мм;
  • точность повторения по осям A/C ± 0,005°;
  • точность повторения точки центра инструмента ТСР ± 0,10 мм.

Рабочая головка Bevelmaster оснащена системой предотвращения столкновения и автоматического отслеживания высоты. Диапазон ее наклона обеспечивает максимальный угол резания до ± 69°. Параметры обработки фаски задаются при помощи специального модуля системы ЧПУ, причем наклон головки может варьироваться при обработке различных элементов.

ЧПУ

Система автоматического раскроя оснащена ЧПУ Mitsubishi M 720/750, с помощью которой можно параллельно интерполировать все координаты в нанометрическом диапазоне. С помощью предварительного просмотра деталей и моделирования линии разреза возможно еще до фактического начала технологических операций рассчитать полное время раскроя. Непосредственно во время работы контроль качества резания обеспечивается благодаря постоянному выводу изображения кромки разреза на ЖК-дисплей.

Программное обеспечение Water 2D CAD-  3D CAM, разработанное специально для 2 осевой (2D) обработки, учитывает все специфические требования гидроабразивной резки и позволяет даже неопытному пользователю вести технологический процесс с необходимым уровнем качества.

Water 3D Cam дает возможность выбора видов и количества деталей для оптимального их расположения на одном или нескольких листах с целью оптимизации производства и соответствующего уменьшения количества отходов.

Программное обеспечение для работы Water-Jet Super 3318 совместимо с множеством распространенных форматов, поддерживает импорт данных из DXF- , DWG-, DIN/ISO-файлов и включает в себя базу данных обрабатываемых материалов, технологий и параметров резки, модуль импорта графической информации и функции, позволяющие создавать простейшие схемы раскроя непосредственно на станке.

ООО «Кнут Украина»
Украина, 49051, г. Днепропетровск,
ул. Осенняя, 2 а, офис  319
Тел./факс: +380 56 732-45-00
Тел. моб.: +380 95 380-45-45
knuth@knuth.net.ua
www.knuth.net.ua
