Универсальный 5-осевой обрабатывающий центр UMC-750 от HAAS

СТАТЬЯ ИЗ РУБРИКИ: «СТАНКИ И ОБОРУДОВАНИЕ»

Вы можете скачать(открыть) полный текст статьи в PDF-версии

UMC-750 Haas Economy Class 5-axis Machine
A novelty by the Haas Automation company is the multifunctional 5-axis machining center UMC-750. Its main benefits are the cost-effectiveness and the high precision of machining. Its technical and design features mean its irreplaceable for small-scale production facilities.

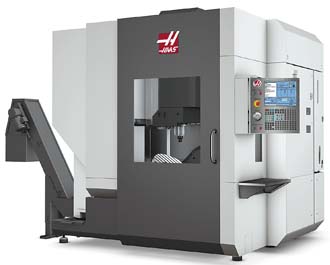

5-осевой вертикальный обрабатывающий центр HAAS UMC-750 При инвестировании в станок с ЧПУ нет надобности в крепких нервах. Однако владельцам небольших и средних по размеру производственных цехов, где необходима высокопроизводительная 5 осевая обработка, нужны были именно стальные нервы. Высокая стоимость и сложность управления зачастую требовали неимоверной выдержки от обладателей таких станков. Но сейчас все изменилось! Haas Automation представляет универсальный обрабатывающий центр UMC-750 Haas для 5-осевой (3+2) обработки.

5-осевая обработка становится в наши дни все более распространенной, позволяя снизить время наладки и повысить точность изготовления сложных деталей. Для ее реализации создано немало оборудования, но универсальный обрабатывающий центр UMC-750 компании Haas выгодно отличается от аналогов, представляя собой экономически выгодное решениее.

UMC-750 — универсальный 5-осевой вертикальный обрабатывающий центр.

Перемещения по оси: 762 х 559 х 508 мм.
Интегрированный двухосевой поворотный стол.
Оснащен шпинделем с прямым приводом, частотота вращения которого достигает 8100 об/мин.
Стандартно комплектуется боковым устройством смены инструмента на 40+1 гнездо.
Размер конуса ISO40.

Двухосевой поворотный стол центра UMC-750.

Стандартное программирование ISO при помощи G-кода посредством легкого в использовании полнофункционального управления Haas;
Динамичная смена детали;
Стандартное устройство смены инструмента сбоку, 40+1 гнездо;
Двухосевой поворотный стол 630 х 500 мм;
Шпиндель с прямым приводом, частотота вращения которого — 8100 об/мин;
Размер конуса ISO40;
Cтол. Наклон +35/–110 градусов. Поворот 360 градусов.

Конструкция стола позволяет устанавливать детали практически под любым углом для 5 сторонней (3+2) обработки. Кинематика станка предполагает одновременное движение по 5 осям для контурной или сложной обработки. Наклон стола от +35 до –110 градусов, поворот — 360 градусов. Габариты стола: 630 х 500 мм. В нем выполнены стандартные T-образные пазы для универсального крепления заготовок.

Прямой привод шпинделя имеет частоту вращения 8100 об/мин и мощность 22,4 кВт.

Линейная система Haas непосредственно связывает шпиндель с двигателем. Такая конструкция способствует снижению температуры внутри узла и более эффективной передаче мощности, обеспечивая при этом великолепную обработку поверхности. Дополнительный шпиндель с прямым приводом частотой вращения 12 000 об/мин доступен для применения там, где необходима высокоскоростная обработка. Оба шпинделя при резании обеспечивают крутящий момент 122 Нм.

Для увеличения производительности предусмотрены дополнительные возможности, такие как:

конвейер ленточного типа для удаления стружки;
система подачи СОЖ под высоким давлением через шпиндель;
специальное программное обеспечение для высокоскоростной обработки;
измерительная система с беспроводными датчиками;
расширение памяти до 750 MB;
и многие другие.

Если вам необходим экономичный 5 осевой станок с высокой точностью обработки, не требующий больших временных затрат на переналадку, то UMC-750 от Haas — это то, что вам нужно.

Для получения более подробной информации посетите наш сайт: www.HaasCNC.com
