Универсальный 5-осевой обрабатывающий центр UMC-750 от Haas

СТАТЬЯ ИЗ РУБРИКИ: «СТАНКИ И ОБОРУДОВАНИЕ»

Вы можете скачать(открыть) полный текст статьи в PDF-версии

Haas UMC-750 Affordable 5-axis Machine
A novelty by the Haas Automation company is the multifunctional 5-axis machining center UMC-750. Its main benefits are the cost-effectiveness and the high precision of machining. Its technical and design features prove that it is indispensable for small-scale production facilities.

Инвестируя в станок с ЧПУ, можно особо не волноваться. Однако владельцам небольших и средних по размеру производственных цехов, где необходима высокопроизводительная 5?осевая обработка, нужны были именно стальные нервы. Высокая стоимость и сложность управления зачастую требовали неимоверной выдержки от обладателей таких станков. Но сейчас все изменилось! Haas Automation представляет универсальный обрабатывающий центр UMC?750 Haas для 5?осевой (3+2) обработки.

5?осевая обработка становится в наши дни все более распространенной, позволяя снизить время наладки и повысить точность изготовления сложных деталей. Для ее реализации создано немало оборудования, но универсальный обрабатывающий центр UMC?750 компании Haas выгодно отличается от аналогов, представляя собой экономически выгодное решение.

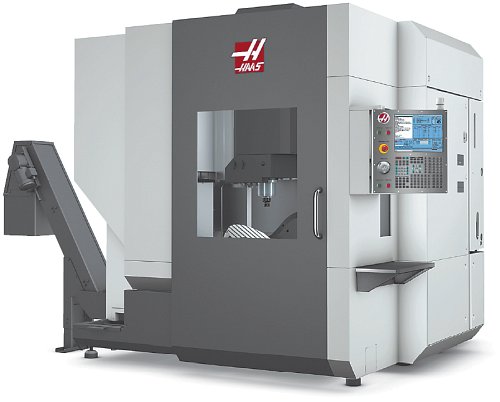

UMC-750 — универсальный 5-осевой вертикальный обрабатывающий центр.

Перемещения по оси: 762 × 508 × 508 мм.
Интегрированный двухосевой поворотный стол.
Оснащен шпинделем с прямым приводом, частотота вращения которого достигает 8100 об/мин.
Стандартно комплектуется боковым устройством смены инструмента на 40+1 гнездо.
Размер конуса ISO40.

Двухосевой поворотный стол центра UMC-750.

Стандартное программирование ISO при помощиG-кода посредством легкого в использованииполнофункционального управления Haas.
Динамичная смена детали.
Стандартное устройство смены инструмента сбоку, 40+1 гнездо.
Двухосевой поворотный стол 630 × 500 мм.
Шпиндель с прямым приводом, частотота вращения которого — 8100 об/мин.
Размер конуса ISO40.
Наклон стола +110/–35 градусов. Поворот 360 градусов.

Конструкция стола позволяет устанавливать детали практически под любым углом для 5?сторонней (3+2) обработки. Кинематика станка предполагает одновременное движение по 5 осям для контурной или сложной обработки.

В столе выполнены стандартные T?образные пазы для универсального крепления заготовок.

Прямой привод шпинделя имеет частоту вращения 8100 об/мин и мощность 22,4 кВт.

Линейная система Haas непосредственно связывает шпиндель с двигателем. Такая конструкция способствует снижению температуры внутри узла и более эффективной передаче мощности, обеспечивая при этом великолепную обработку поверхности. Дополнительный шпиндель с прямым приводом частотой вращения 12 000 об/мин доступен для применения там, где необходима высокоскоростная обработка. Оба шпинделя при резании обеспечивают крутящий момент 122 Нм.

Для увеличения производительности предусмотрены дополнительные возможности, такие как:

конвейер ленточного типа для удаления стружки;
система подачи СОЖ под высоким давлением через шпиндель;
специальное программное обеспечение для высокоскоростной обработки;
измерительная система с беспроводными датчиками;
расширение памяти до 750 MB;
и многие другие.

Если вам необходим экономичный 5?осевой станок с высокой точностью обработки, не требующий больших временных затрат на переналадку, то UMC?750 от Haas — это то, что вам нужно.

Для получения более подробной информации посетите наш сайт: www.HaasCNC.com

HaasFactoryOutlet
ДП «Абпланалп Украина»

ул. Политехническая, 41, корп. 18, оф. 108 А, КПИ, г. Киев, 03056
Тел.: +380 (44) 406?80?91 Факс: +380 (44) 406?82?09
