Вертикальные токарные центры DOOSAN для производства крупногабаритных деталей

СТАТЬЯ ИЗ РУБРИКИ: «СТАНКИ И ОБОРУДОВАНИЕ»



! Следите за обновлениями и получайте больше возможностей от оборудования DOOSAN

При разработке технологии производства изделий важно заранее оценить надёжность и стабильность предлагаемого процесса, а также будущую себестоимость качественной продукцииЭто значит, что, помимо получения детали правильной конфигурации с заданной чистотой поверхности, важной целью конструктора и технолога является также снижение трудозатрат и повышение эргономичности в предложенной концепции обработкиНапример, при потребности в высокопроизводительном резании массивных заготовок в условиях ограниченного пространства оптимальным выбором является вертикальный обрабатывающий центр, верным союзником которого может стать сила тяжести, позволяющая надёжнее зафиксировать заготовку на станке и применить механизацию при загрузке/выгрузке.

Прочные, жесткие и универсальные токарные центры DOOSAN вертикальной компоновки специально созданы для подобных задачПри этом сила тяжести дополняет преимущества их конструкции: вес заготовки не создает изгибающий момент на шпинделе, как в горизонтальных токарных центрахБлагодаря этому к обрабатываемым изделиям предъявляются меньшие ограничения по массе и габаритам

Кроме того, токарный центр вертикальной компоновки станет отличным решением в случаях, когда:

  • необходимо разместить группу станков на небольшой площади;
  • изготавливаются детали сложной формы и больших габаритов, например изделия для аэрокосмической или нефтегазовой промышленности;
  • необходима энергоемкая токарная обработка с большими нагрузками при резании, поэтому желательно использовать направляющие скольжения коробчатого типа;
  • обработка выполняется на небольших оборотах с неравномерной нагрузкой;
  • загрузка/выгрузка заготовок выполняется с помощью крана и тп

Специалисты компании DOOSAN разработали модельный ряд таких станков настолько тщательно, что каждый клиент, независимо от задач и требований, сможет выбрать идеальное решение для своего производства

Наиболее востребованные вертикальные токарные центры DOOSAN для тяжелых режимов обработки представлены следующими моделями:

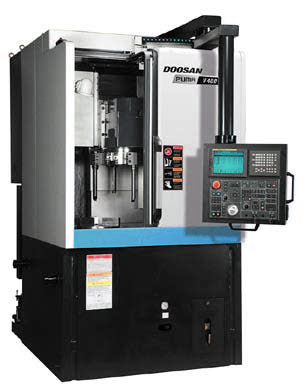

PUMA V400 — ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР

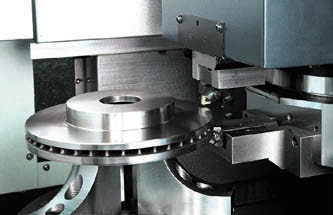

Один из самых популярных во всем мире, в том числе и в Украине, станок PUMA V400 предназначен для механической обработки массивных деталей в условиях ограниченной производственной площади. Данный токарно-револьверный центр особенно эффективен для изготовления тормозных дисков, корпусов коробки передач и прочих деталей автомобильной промышленности.

Модель PUMA V400 занимает значительно меньшую площадь (всего 1475 × 2075 мм), чем требуется любому стандартному горизонтальному токарному центру. Направляющие скольжения коробчатого типа позволяют применять более производительные режимы резания для труднообрабатываемых металлов и сплавов. Такая конструкция эффективно гасит вибрацию, что положительно сказывается на стойкости инструмента. Модель PUMA V400 идеальна для обработки изделий с жесткими допусками: сила тяжести повышает надежность фиксации заготовки на зажимном приспособлении и позволяет увеличить жесткость системы СПИД (станок-приспособление-инструмент-деталь).

Благодаря отличной оснащенности, эффективности и автоматизации токарный центр PUMA V400 прекрасно зарекомендовал себя в серийном производстве. Данная модель поставляется как в право‑, так и в левостороннем исполнении, позволяя объединить два станка для параллельной обработки деталей (операция 10 и операция 20).

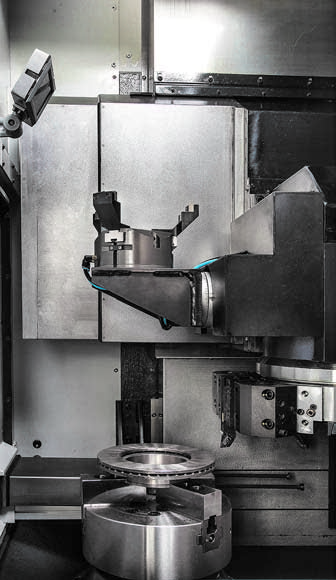

Установка заготовок на станок, как и выгрузка готовых изделий, может быть выполнена вручную (за счет хорошей эргономики) либо автоматически. Кроме того PUMA V400, в комплексе с другим оборудованием на участке, повышает эффективность выполнения вспомогательных операций

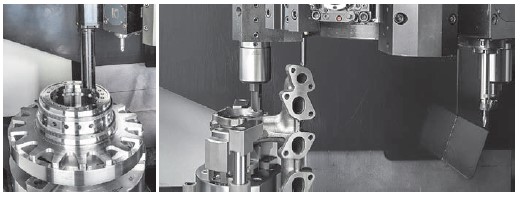

Данный токарный центр предлагается с фрезерной револьверной головой BMT, что позволяет удалить отдельные фрезерные операции из технологической цепочки.

Технические характеристики PUMA V400:

• диаметра патрона:  305–380 мм;

• максимальный диаметр точения:.496 мм;

• максимальная высота точения: 461 мм;

• максимальный вес устанавливаемой заготовки: 500 кг

PUMA V8300 — ВЕРТИКАЛЬНЫЙ ТОКАРНЫЙ ЦЕНТР ДЛЯ ТЯЖЕЛЫХ РЕЖИМОВ

Ещё один бестселлер DOOSAN — обрабатывающий центр PUMA V8300 — превосходит своего младшего брата PUMA V400 по всем параметрам. Это значит, что и диапазон его применения существенно расширен. Жесткая конструкция станины, на которой размещены направляющие скольжения коробчатого типа, и большой крутящий момент позволяют легко справляться с труднообрабатываемыми материалами.

Станок PUMA V8300 наиболее эффективен для производства крупногабаритных изделий, предназначенных для автомобилестроения, а также сельскохозяйственной, горнодобывающей, газовой и аэрокосмической отраслей промышленности

Дополнительно станок может быть оснащен устройством автоматической смены инструмента (ATC) на 12 позиций, позволяющим хранить длинные державки вне зоны обработки. Такая компоновка расширяет технологические возможности оборудования и исключает столкновения инструмента, имеющего большой вылет, с заготовкой и элементами конструкции во время наладки

Модель PUMA V8300 также поставляется с фрезерной револьверной головой системы BMT, как и её младший брат из линейки вертикальных обрабатывающих центров — PUMA V400

Технические характеристики PUMA V8300:

• диаметр патрона: 380–610 мм;

• максимальный диаметр точения: 830 мм;

• максимальная высота точения: 780 мм;

• максимальный вес устанавливаемой заготовки: 870 кг

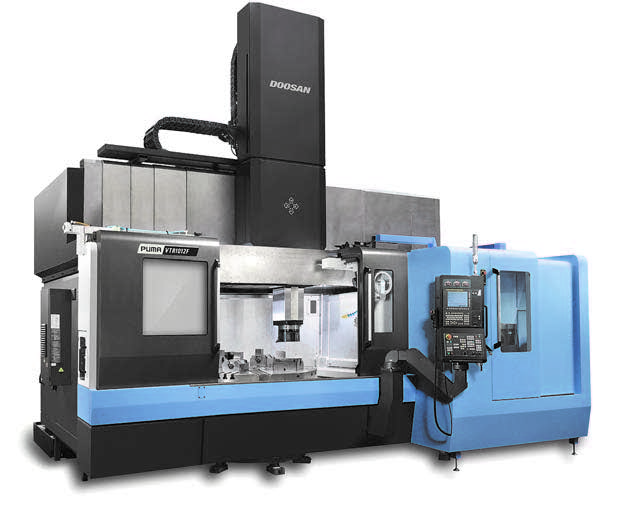

PUMA VTR1012F — ВЕРТИКАЛЬНЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ ТОКАРНЫЙ ЦЕНТР

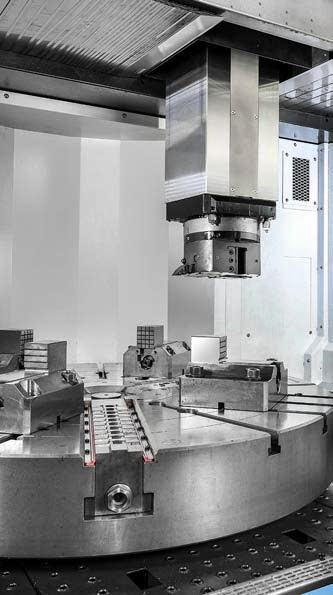

Токарные центры c ползунковой шпиндельной бабкой (RAM-типа) по жесткости значительно превосходят модели DOOSAN с револьверной головой. Такие станки демонстрируют высокую производительность при повышенных нагрузках и значительных диаметрах заготовки. Кроме того, конфигурация RAM позволяет сократить риски столкновений инструмента с заготовкой и элементами станка во время его наладки оператором.

Отличным примером линейки является компактный вертикальный токарный центр PUMA VTR1012F, который оснащен жестко зафиксированной траверсой и прочными направляющими скольжения коробчатого типа. Для более удобного обслуживания предусмотрена возможность «задней» выгрузки стружки

PUMA VTR1012F поставляется с магазином инструмента большой емкости (стандартно на 24 позиции). Четырехместный резцедержатель уменьшает количество операций, сокращая длительность цикла обработки. Кроме того, оборудование оснащено устройством автоматической смены инструмента, что обеспечивает максимальную производительность при его эксплуатации

Данная модель особенно эффективна для обработки крупногабаритных заготовок, используемых в аэрокосмической промышленности, строительстве, гидро- и газотурбостроении в условиях недостаточной производственной площади.

Технические характеристики PUMA VTR1012F:

• диаметр планшайбы: 1 000 мм;

• максимальный диаметр точения: 1 250 мм;

• максимальная высота точения: 750 мм;

• максимальный вес устанавливаемой заготовки: 6 000 кг.

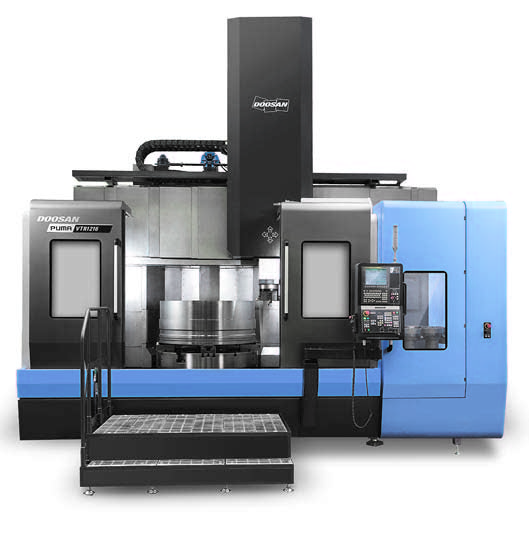

PUMA VTR1216 — ВЕРТИКАЛЬНЫЙ ТОКАРНО-КАРУСЕЛЬНЫЙ СТАНОК

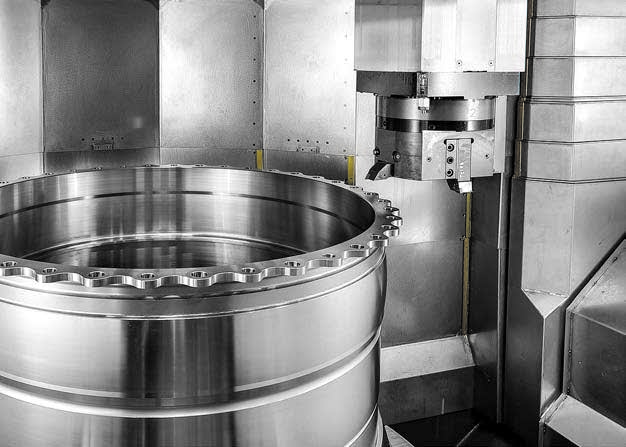

Токарно-карусельный станок PUMA VTR1216 с подвижной поперечной балкой и осью W предназначен для обработки более габаритных деталей, чем предыдущая модель. Чем выше оборудование, тем шире номенклатура производимых на нем изделий. Таким образом, выбор между конструкцией с фиксированной балкой или с осью W будет напрямую зависеть от производственных задач предприятия.

Токарный центр PUMA VTR1216 обычно приобретают для обработки громоздких отливок, используемых в аграрном машиностроении, горнодобывающей и авиакосмической промышленности.

Технические характеристики PUMA VTR1216:

• диаметр планшайбы: 1 250 мм;

• максимальный диаметр точения: 1 600 мм;

• максимальная высота точения: 1 250 мм;

• максимальный вес устанавливаемой заготовки: 8 000 кг.













ИСТОРИЯ ОДНОГО ТЕНДЕРА, ВЫИГРАННОГО ПОСТАВЩИКОМ ТОКАРНОГО ЦЕНТРА PUMA V8300

Заказчик: компания-производитель аэрокосмической техники.

Заготовка: неочищенные отливки и поковки из труднообрабатываемого сплава.

Условия обработки: неоднородность свойств материала заготовок и тяжелые режимы резания.

Для решения поставленной задачи на тендер были предложены:

  • станок с линейными направляющими качения, характеризующийся высокими скоростями холостых перемещений;
  • станок DOOSAN, оснащенный направляющими скольжения коробчатого типа, обеспечивающими стабильность обработки.

Заказчик изучил предложения участников и, в частности, аргументы команды DOOSAN: при выборе станков для тяжелой обработки важным фактором является минимизация вибрации. Кроме того, в результате технологического аудита данных предложений, стала очевидна солидная экономия предприятия-заказчика на режущем инструменте, а также на оснастке — в случае выбора продукции DOOSAN. В итоге предприятию был поставлен сверхмощный обрабатывающий центр PUMA V8300, оснащенный устройством автоматической смены инструмента. Со временем заказчик укомплектовал свой станочный парк ещё пятью моделями DOOSAN, объединив их в производственную линию.

Широкий диапазон возможностей и вариантов комплектации вертикальных токарных центров DOOSAN позволяет машиностроителям выбрать именно ту модель, которая максимально соответствует их требованиям к обработке крупногабаритных изделий.
