Компания DOOSAN, расширяя линейку многофункциональных станков серии SMX, хорошо зарекомендовавших себя в Украине и на мировом рынке, запустила в серийное производство новый токарный обрабатывающий центр PUMA SMX5100L/LS. Новинка оптимизирована для высокопроизводительной многокоординатной синхронной обработки крупных деталей.
Для изготовления сложных деталей, требующих токарной и фрезерной обработки за один установ, ведущие машиностроительные заводы, как правило, выбирают оборудование из линейки PUMA SMX — многошпиндельных многофункциональных токарно-фрезерных центров DOOSAN.
Это, чаще всего, такие модели, как PUMA SMX2600ST с патроном 10” или PUMA SMX3100ST с патроном 12”.
Инженеры DOOSAN разработали требуемое решение!

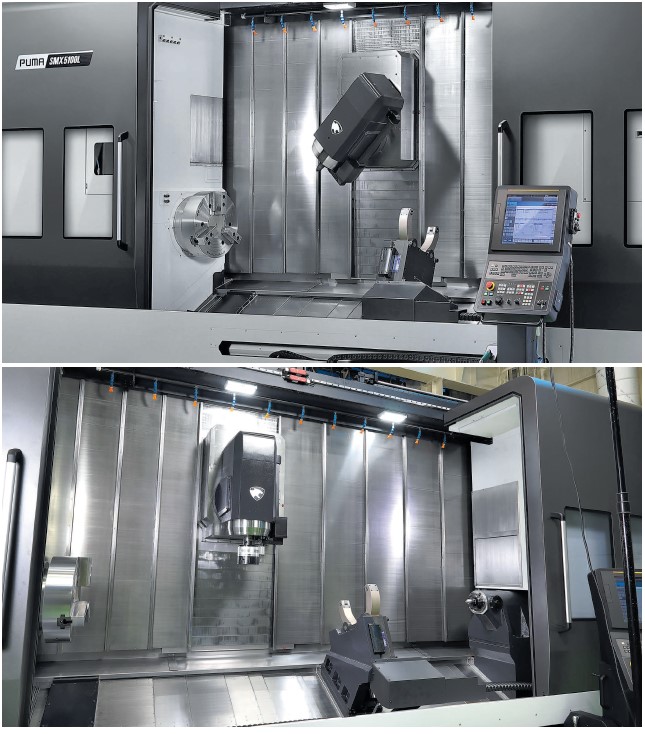

Встречайте новую модель PUMA SMX5100L/LS — это самый большой станок данной серии на сегодняшний день (рис. 1).
Рис. 1. Токарный обрабатывающий центр DOOSAN PUMA SMX5100L/LS
Благодаря своим габаритам и прочности PUMA SMX5100L/LS идеальна для эксплуатации на предприятиях аэрокосмической, сельскохозяйственной и нефтедобывающей промышленности. Например, для изготовления узлов шасси, корпусных элементов, больших валов, коленчатых валов, включая полые заготовки со сложной геометрией.
Станок PUMA SMX5100L/LS предназначен для обработки изделий с максимальным диаметром точения 830 мм при длине точения до 3050 мм (рис. 2). Патроны диаметром 15”, 18” и 21” устанавливаются на стандартный главный токарный шпиндель, который оснащен встроенным двигателем мощностью 37 кВт со скоростью вращения 2 400 об/мин.

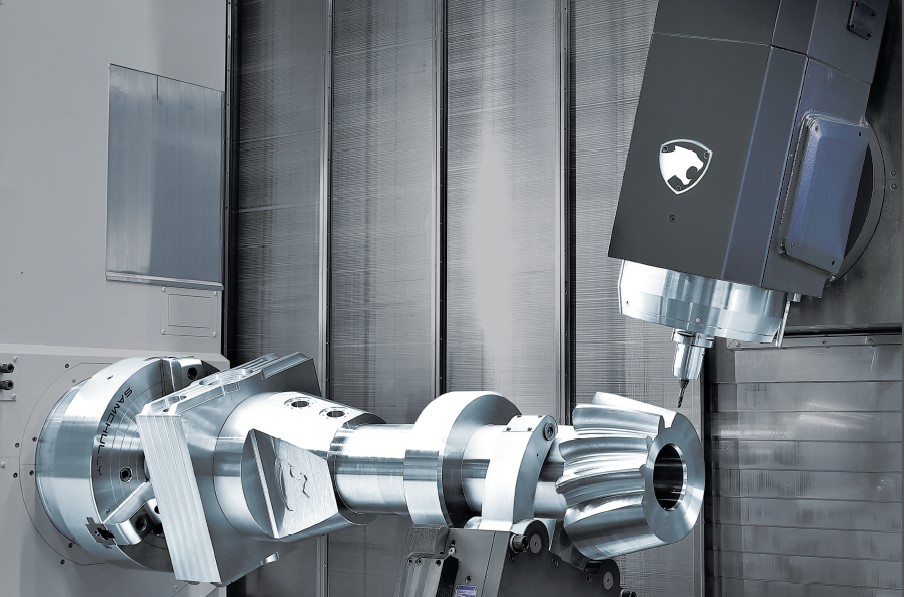

Рис. 2. Эффективное точение и фрезерование длинномерных заготовок
Фрезерная поворотная голова оси B оборудована быстросменной инструментальной оснасткой Capto C8 (рис. 3) и двигателем мощностью 37 кВт, крутящий момент которого достигает 2 700 Нм, а скорость вращения — 10 000 об/мин. Высокую точность, практическое отсутствие люфта и длительный ресурс работы узла обеспечивает червячно-роликовая передача, а надежную фиксацию оси B — зажимной момент 35 043 Нм.

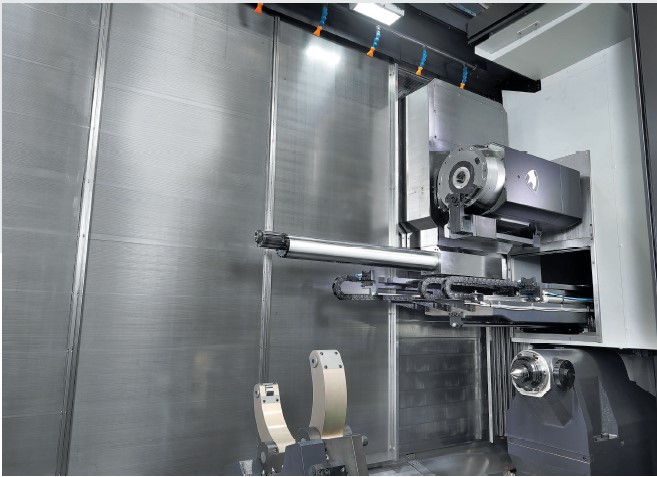

Рис. 3. Левый и правый шпиндели могут обеспечивать высокоточное управление по оси C для различных функций обработки
На других станках такие показатели мощности и крутящего момента спровоцировали бы значительные вибрации. Но весь модельный ряд PUMA SMX отличается очень жесткой ортогональной конструкцией станины. На станке PUMA SMX5100L/LS для дополнительной устойчивости при высокой скорости подачи ось Z, по которой перемещается каретка, поддерживается тремя параллельно расположенными роликовыми линейными направляющими. Одним словом, это очень надежная конструкция, в которой гасятся все виды нежелательных вибраций.
Интересный факт: в модели SMX LS предусмотрена возможность замены задней бабки на контршпиндель. В нем доступны те же опции и параметры, что и на главном шпинделе, а это означает — соответствующие скорости и крутящий момент для правого и левого шпинделей.
Как и его меньшие братья по многофункциональной серии SMX, обрабатывающий центр PUMA SMX5100L/LS укомплектован множеством выдающихся дополнительных функций, повышающих эффективность эксплуатации. Рациональное размещение температурных датчиков дает быструю и точную обратную связь, позволяя максимально быстро реагировать на тепловые деформации, возникающие в процессе длительной непрерывной работы. Датчики обеспечивают измерение в реальном времени и соответствующую динамическую регулировку осей.

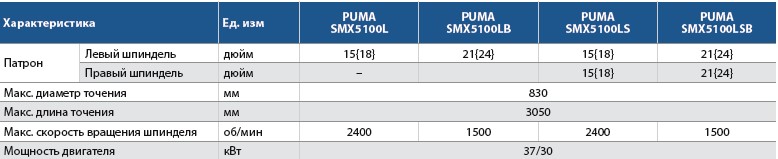

Табл. 1. Технические характеристики PUMA SMX5100L
Наряду с наибольшим рабочим пространством среди станков того же класса серия PUMA SMX стандартно поставляется с популярными эргономическими функциями DOOSAN, которые повышают удобство работы оператора и эффективность обслуживания станков в целом (рис. 4).
Рис. 4. Простое управление станком благодаря эргономичной конструкции
Система управления станком PUMA серии SMX — FANUC — предполагает непрерывную 5‑осевую обработку, реализуемую посредством 600 блоков чтения УП и оптимизированным сервоприводом для ускорения/замедления.
Эксплуатируя DOOSAN, машиностроительные предприятия выбирают не просто оптимальную модель станка по отличной цене, но и полный комплекс автоматизации производства, лучший сервис, технологическую поддержку при вводе оборудования в эксплуатацию и отработку технологии у себя на производстве. Все это входит в стандартную поставку станка!
Узнать подробнее о новом многозадачном токарном обрабатывающем центре PUMA SMX5100L/LS, а также о других моделях серии SMX, можно в офисе компании ВариТек.
