DOOSAN MACHINE TOOLS представляет DHF 8000 ST — новый 5осевой горизонтальный обрабатывающий центр с увеличенной рабочей зоной и возможностью точения. Станок предназначен для обработки деталей большого диаметра. Шпиндель наклонного типа и поворотный стол с прямым приводом по оси B позволяют выполнять черновую и чистовую обработку за один установ.

DHF 8000ST: что нового?

На расширение и усовершенствование модельного ряда металлообрабатывающего оборудования DOOSAN, главным образом, влияют отзывы и пожелания непосредственных пользователей. Не является исключением и обновление в популярной линейке горизонтальных обрабатывающих центров DHF.

Компактный DHF 8000ST — это новая версия 5‑осевого горизонтального обрабатывающего центра DHF 8000. Он оснащен шпинделем (конус ISO 50) наклонного типа, с возможностью токарной обработки, а также рабочим столом без перегородок.

На разработку DHF 8000ST оказали влияние заказчики из нескольких отраслей промышленности. Среди них — производители землеройной техники, которым при обработке крупногабаритных корпусов редукторов зачастую требуются токарные операции. Было принято во внимание и мнение компаний из аэрокосмической и нефтяной отраслей промышленности, которые также изготавливают крупногабаритные изделия. Учитывая мнения заказчиков и используя конструкцию станка DHF 8000 как основу, команда разработчиков DOOSAN приступила к проектированию его версии — DHF 8000ST.

В первую очередь, к базовым функциям станков была добавлена возможность токарной обработки. Следующим шагом стала разработка конструкции без устройства смены паллет для тех компаний, которым требовались компактные станки с увеличенной рабочей зоной. И это было только начало.

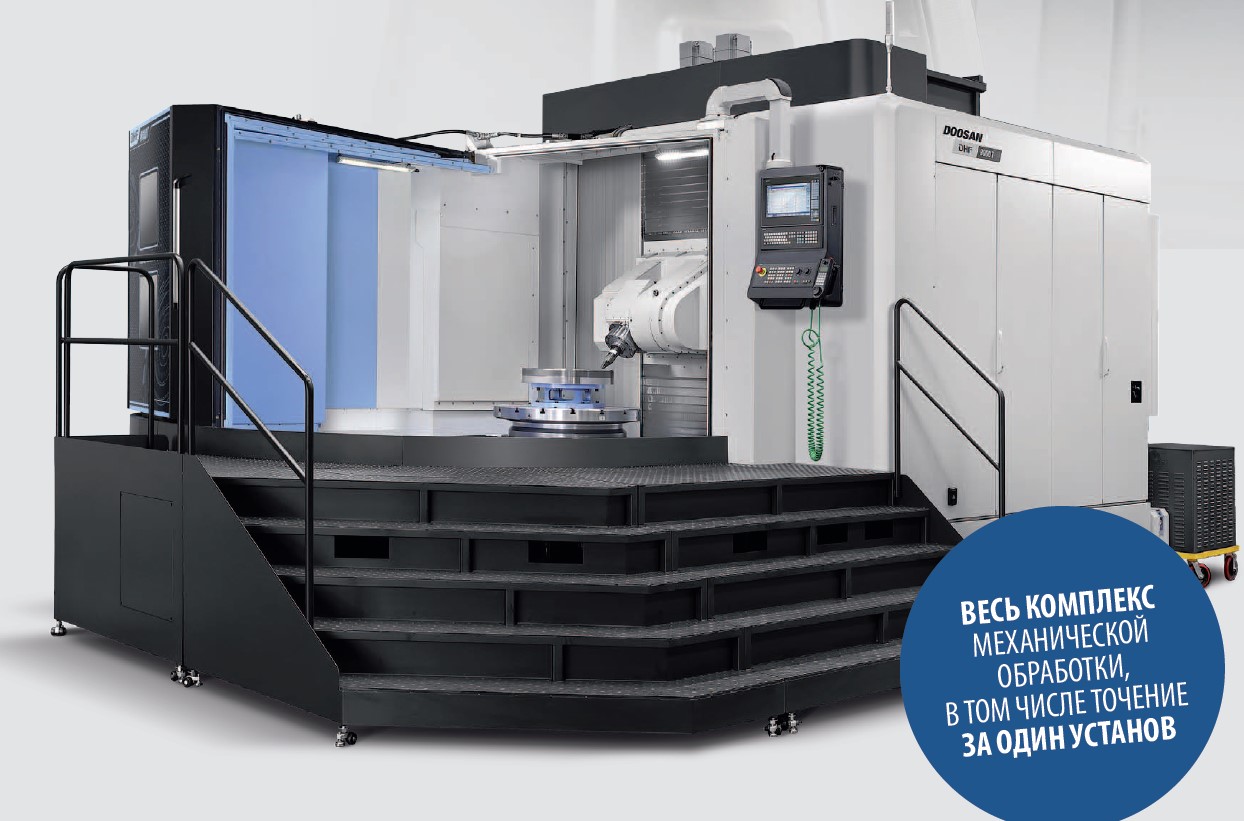

Все операции за один установ

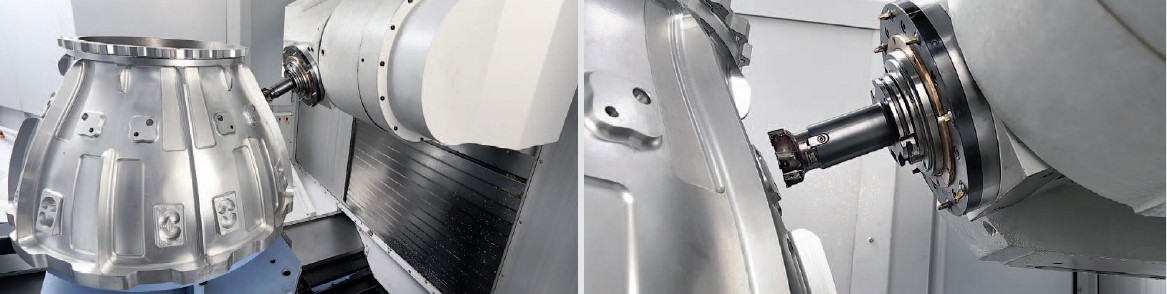

Шпиндель наклонного типа и поворотный стол с прямым приводом (ось B) позволяют выполнять весь комплекс многоосевой механической обработки, в том числе черновое и чистовое точение за один установ. Кроме того, такая конфигурация станка позволяет выполнять 5‑осевую обработку детали сложной формы также без её переустановки.

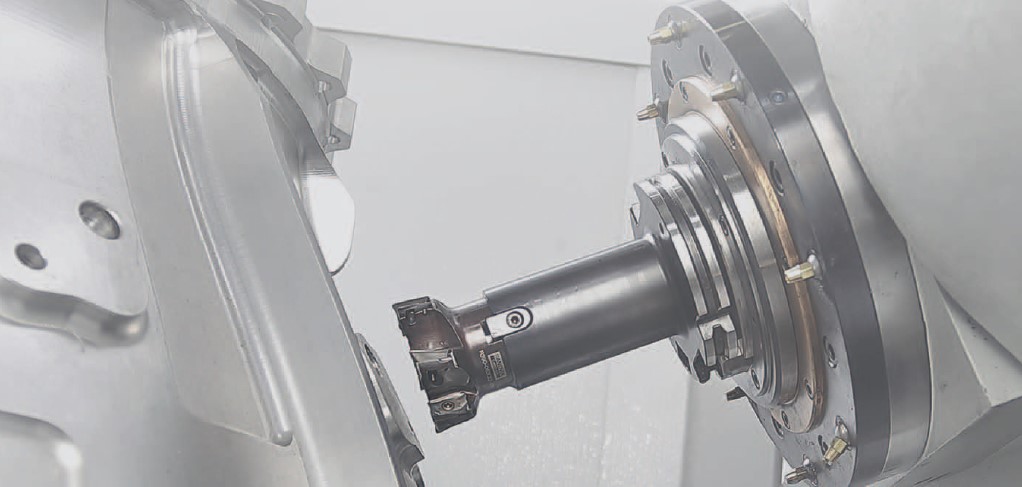

Шпиндель наклонного типа (ось A)

Уже неплохо, согласитесь?! А теперь ответим на оставшиеся вопросы:

Скорость сохранена?

Технические характеристики обрабатывающего центра DHF 8000ST:

  • конус шпинделя — HSK100‑T;
  • мощность, кВт — 35;
  • угловая скорость, об/мин — 6000.

Кроме того, доступны дополнительные высокоскоростные шпиндели на 8 000 или 15 000 об/мин.

Как и в станке DHF 8000, диапазон наклона шпинделя по оси A от +60° до –100° (вверх/вниз). Крутящий момент — более 960 Нм.

Какова рабочая зона?

DHF 8000ST предназначен для обработки деталей весом до двух тонн с превосходной производительностью. Он оснащен увеличенным по сравнению с предыдущей моделью поддоном Ø 1 000 мм. Большая рабочая зона позволяет устанавливать детали диаметром до 1 600 мм и высотой 1 400 мм.

Точность обеспечена?

DHF 8000ST оснащён линейными направляющими роликового типа. На осях Y и Z установлены две ШВП для обеспечения большей стабильности и точности. Колонна спроектирована с высокой статической и динамической жесткостью и позволяет выдерживать заданные режимы обработки. Оптические линейки на каждой оси демонстрируют превосходную точность позиционирования.

Каковы полезные функции?

Система термокомпенсации, состоящая из датчиков, расположенных в стратегически важных зонах станка, отслеживает и компенсирует тепловое расширение. Устойчивость к температурным нагрузкам обеспечивается современной системой охлаждения шпинделя и ШВП.

В стандартную комплектацию входит 120‑позиционный магазин, который можно расширить до 376 позиций. ОЦ DHF 8000ST поставляется с системой управления Siemens 840D.

В результате обновленных технических решений на рынке металлообработки появился демонстрирующий невероятную гибкость ОЦ DHF 8000ST по очень конкурентоспособной цене. Он позволяет расширить диапазон его применения и сэкономить как средства, так и производственную площадь.

Приобретая оборудование DOOSAN, машиностроительные предприятия получают не только станок с оптимальным соотношением цена/качество, но и возможность автоматизации процессов, лучший сервис, пусконаладочные работы при вводе в эксплуатацию и отработку технологии непосредственно на предприятии. Всё это входит в стандартный набор опций при поставке станка!
