Портальні фрезерні оброблювальні центри HWACHEON серії L

СТАТЬЯ ИЗ РУБРИКИ: «СТАНКИ И ОБОРУДОВАНИЕ»

Портальні фрезерні ОЦ Hwacheon серії L1 / L2 / L3 з рухомим столом характеризуються високою механічною жорсткістю та пристосовані для високошвидкісної обробки довгомірних деталей, що вимагають великих переміщень по осі X на високій швидкості з найкращою точністю та шорсткістю отримуваних поверхонь деталей.


Оброблювальні центри (ОЦ) серії L1 / L2 / L3 оснащені шпинделями виробництва Hwacheon BT / BBT 40 (швидкість обертання 10 000 – 15 000 об/хв).

Діапазон ходів по осях: X — від 1500 до 3000 мм; Y — від 950 до 1800 мм; Z — 500 мм.

Максимальне навантаження на стіл — 3000 кг

Повна загорожа робочої зони кабінетного типу захищає від розбризкування ЗОР, викиду стружки, оберігає обслуговуючий персонал від можливих травм.

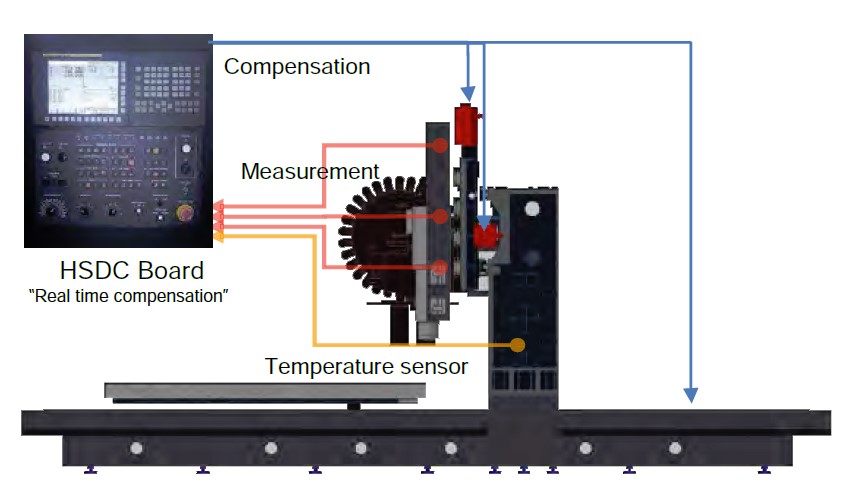

ОЦ серії L відповідають найвищим вимогам виробників щодо якості продукції, яка випускається з їх допомогою. По-перше, їх жорсткість забезпечена портальною конструкцією з рухомим столом. По-друге, інтелектуальні опції компенсації зміщень у результаті температурних і механічних навантажень дозволяють даному обладнанню бути ще точнішим. По-третє, вони відрізняються дуже конкурентною ціною.

Основні характеристики ОЦ серій L1, L2 та L3:




  • призначені для широкого спектра операцій механічної обробки з високою точністю та стабільністю;
  • завдяки конструкції портального типу забезпечується найкраща жорсткість і динамічність;
  • максимально зручне керування та простота експлуатації;

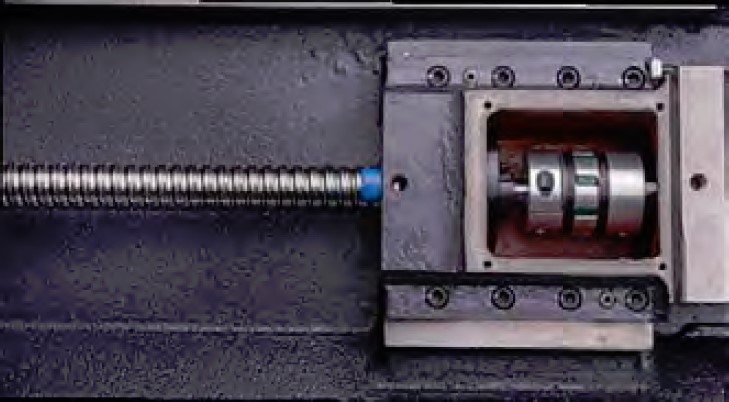

  • усі кульково-гвинтові пари безпосередньо з’єднані з двигунами через високоточні муфти для усунення люфту;
  • переміщення вздовж осі Z здійснюється за допомогою двох напрямних, на яких встановлено шість (6) кареток для мінімізації будь-яких помилок відхилення;

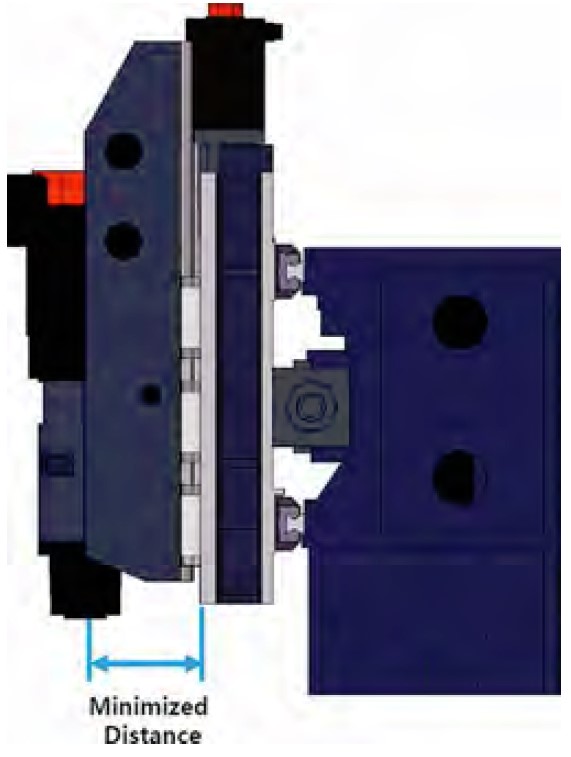

  • висока точність і жорсткість шпиндельного вузла забезпечується надзвичайно близьким розташуванням головки стосовно площини робочої зони верстата та його центра ваги — стосовно точок кріплення на прямних по осі Z;
  • можуть бути оснащені шпинделями зі швидкістю обертання 10 000, 12 000, 15 000 об/хв, що забезпечує максимальну гнучкість для використання різноманітних видів механічної обробки деталей з різних матеріалів;
  •  шпинделі з прямим приводом зчепленням (built out), як і вся машина, розроблені та виготовлені на потужностях компанії Hwacheon у Південній Кореї;
  • шпиндель — серце будь-якого верстата. У його конструкції використовується унікальна та перевірена часом система змащення й охолодження. Це попереджає виникнення проблем при тривалих циклах обробки на високих обертах. Температурний режим шпинделя контролюється дворівневою системою змащення: на підшипники шпинделя масло подається через систему вприскування, а решта деталей шпинделя охолоджується циркулюючим маслом (масляна оболонка);

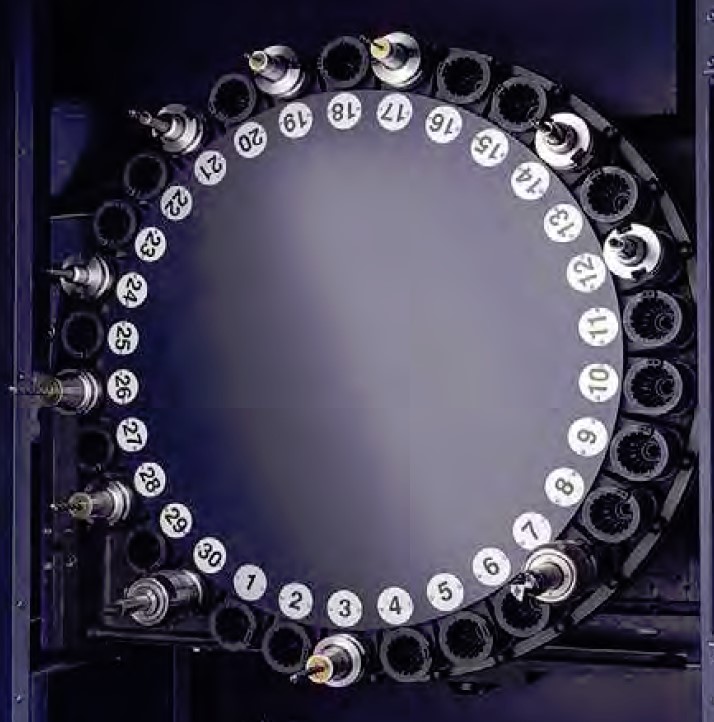

  • стандартні інструментальні системи встановлюються в моделях BT 40, або CAT 40, або SK 40 (залежно від країн і за запитом), опційно можливі на BBT-40 і HSK-A63;
  • головний привід потужністю 18,5 кВт і з максимальним крутним моментом 117,7 Нм забезпечує продуктивність і потужність під час чорнових операцій з високою точністю та жорсткістю;
  • оснащуються системою охолодження інструменту за допомогою ЗОР або повітрям крізь шпиндель (Система CTS) під тиском 30 або 70 бар;
  • можуть бути обладнані оптичними лінійками по всіх осях (X, Y, Z) для досягнення більш високої точності;
  • поставляються в стандартній комплектації з індивідуально розробленим пакетом програм Hwacheon, який містить систему контролю температурних зміщень і систему оптимізації динаміки машини відповідно до потреб замовника;
  • комплектуються найуспішнішою та найнадійнішою системою з ЧПК FANUC 0i MF Plusу базі або Siemens і Heidenhain опційно;
  • призначені для обробки деталей як із кольорових, так і з чорних металів і сплавів, у тому числі високоміцних і жаростійких.



Портальний фрезерний оброблювальний центр L-серії компанії Hwacheon є типовим, але призначений для вирішення різноманітних завдань промислових підприємств. Наприклад таких, як обробка довгих деталей типу «лонжерон» або кількох заготовок одразу.

ОЦ серії L забезпечують ефективне й економічне виробництво та призначені для експлуатації напідприємствах напівпровідникової, аерокосмічної, вагонобудівної, оборонної галузей промисловості, а також енергетичного та загального машинобудування — тобто, усюди, де вимагається високоточна обробка довгомірних деталей.

Портальні фрезерні оброблювальні центри Hwacheon серії L1 / L2 /L3 — оптимальний вибір для реалізації ваших найрізноманітніших завдань.

  • Два шнекових конвеєри по обидві сторони станини забезпечують максимально швидке вивантаження великого обсягу стружки із зони різання та переміщення її на конвеєр шарнірного типу.
  • Обидва шнеки/ транспортери розмі- щені в жолобі, щоб уникнути передачі тепла або вібрації на корпус машини.
  • Робоча поверхня столу ергономічно розташована на висоті 700 мм від підлоги, що дуже зручно для обслуговування верстата.
  • Розсувні телескопічні двері з боку опе- ратора забезпечують великий отвір (ширше довжини осі X) для завантаження та виванта- ження навіть дуже габаритних деталей.
  • Високоякісні роликові напрямні кочен- ня великого розміру встановлені на литій станині з високоміцного чавуну виробни- цтва Hwacheon, розроблені методом кінцевих елементів, для оптимальної стабільності та точності під час роботи.



Крок до Індустрії 4.0 — це програмне забезпечення Hwacheon M-Vision Plus II, яке фіксує роботу центру та її ефективність у будь-який час.
