Сьогодні перед розробниками фрезерного інструменту стоїть низка завдань. Це насамперед:
• впровадження матеріалів та покриттів, що підвищують зносостійкість та термостійкість інструменту, що також характеризуються здатністю утримувати мастило;
• постійне вдосконалення надтвердих сплавів та керамічних матеріалів;
• оптимізація форми ріжучих кромок, що сприяє зниженню зусиль різання та забезпечує більш ефективне відведення стружки;
• впровадження інструменту зі змінними ріжучими пластинами покращеної конструкції, що дозволяє підвищити його ефективність;
• продуманий дизайн пластин з оптимальною кількістю змінних ріжучих кромок без зниження їх характеристик;
• застосування багатозубих твердосплавних фрез зі змінним кроком зубів, що знижує вібрації та забезпечує стабільністьобробки;
• використання змінних фрезерних головок.
Високошвидкісне трохоідальне фрезерування забезпечує рівномірний розподіл навантаження на інструмент. Цей метод є особливо ефективним для обробки глибоких пазів, кишень і порожнин в умовах зниженої жорсткості системи ВПІД (верстат — пристрій — інструмент — деталь). Він також дозволяє обробляти складні матеріали, такі як високотверді сталі та жароміцні суперсплави. Для вирішення завдань високошвидкісного фрезерування компанія ISCAR вивела на ринок сімейство багатозубих суцільнометалевих твердосплавних кінцевих фрез.

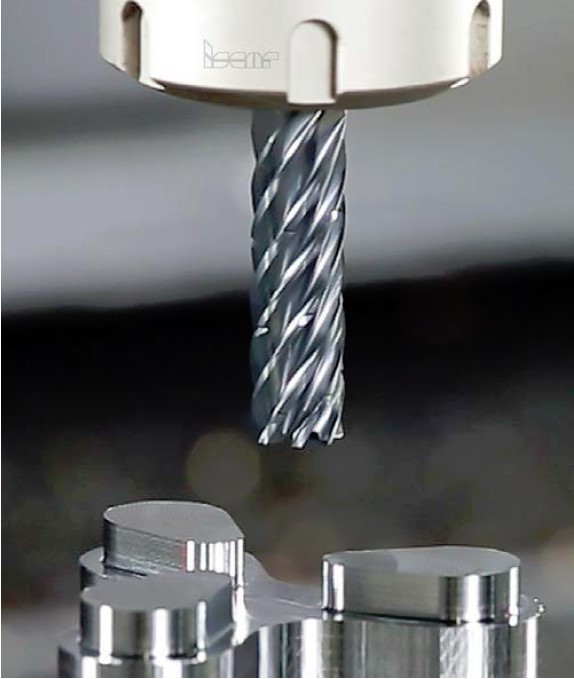

CHATTER-FREE EC-E7/H7-CFСпеціально розроблені для трохоідальної обробки
Високошвидкісне трохоідальне фрезерування по криволінійній траєкторії дозволяє підтримувати постійне навантаження на ріжучу кромку, ефективно обробляючи глибокі канавки у виробах із важкообробних матеріалів, таких як високоміцні сталі та високотемпературні суперсплави (HTSA).
Конструкція даних фрез характеризується різними кутами нахилу гвинтової лінії та змінним кутовим кроком, що суттєво знижує динамічні коливання, забезпечуючи стабільну роботу при обробці глибоких пазів, кишень та порожнин. Ці кінцеві фрези постачаються з різним співвідношенням довжини різальної частини до її діаметру.

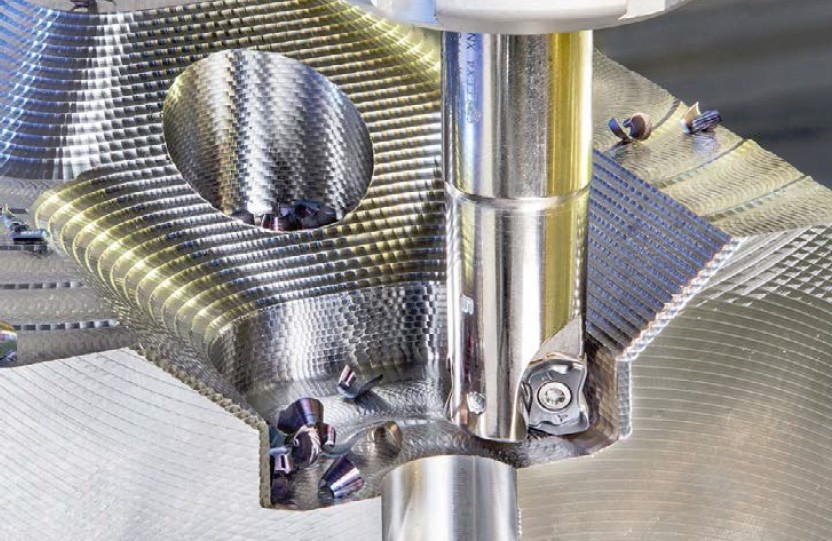

HSM90SFAL‑22
Фрези, які призначені для ефективної обробки алюмінію на високих швидкостях

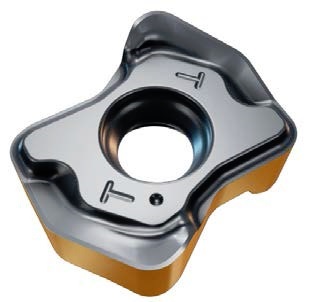

На них встановлені великогабаритні ріжучі пластини, які забезпечують глибину різання до 22 мм. Кишеня фрези, в якій розміщена пластина, має виступаючий гребінь на нижній поверхні сідла, а нижня поверхня пластини має відповідну канавку, яка охоплює гребінь при встановленні пластини в кишеню. Дана конструкція запобігає радіальному зсуву пластини відцентровою силою, що виникає при обертанні фрези на високих швидкостях і знижує навантаження на затискний гвинт. Конструкція фрези забезпечує надійне фрезерування в діапазоні швидкостей обертання до 31000 об/хв.
Широкий асортимент HFM-інструменту, зокрема лінійка фрез
Призначені для чорнової обробкипрес-форм і штампів з високоюподачею.

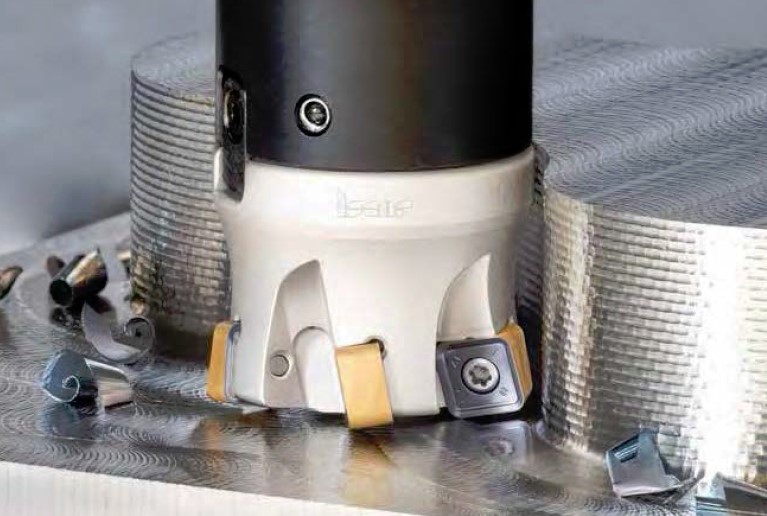

Лінійка фрез
Призначені для продуктивноїта економічної чорнової обробки.

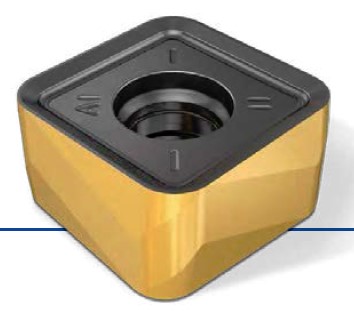

Оснащені індексованими квадратними двосторонніми пластинами з 8 ріжучими кромками.

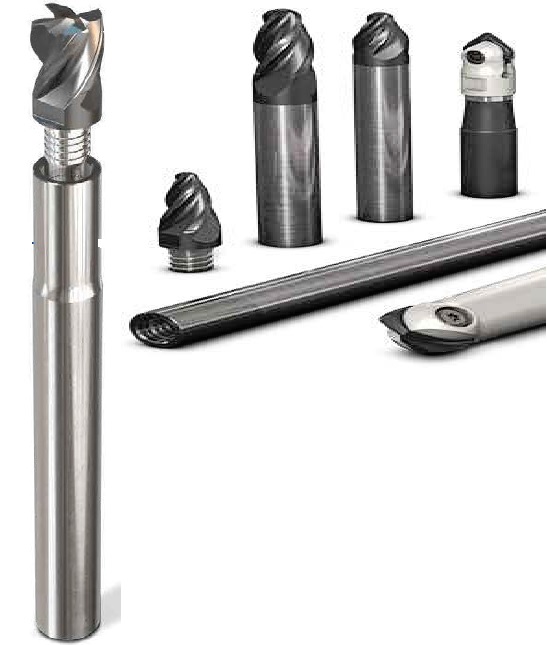

Різноманітні рішення для сучасних багатоосьових верстатів, які разом із системами автоматизації проєктування CAD/CAM дозволяють швидко та точно обробляти деталі складної форми з мінімальними припусками: змінні головки MULTI-MASTER, сегментні та бочкоподібні фрези, а також фрези, оснащені однією пластиною.

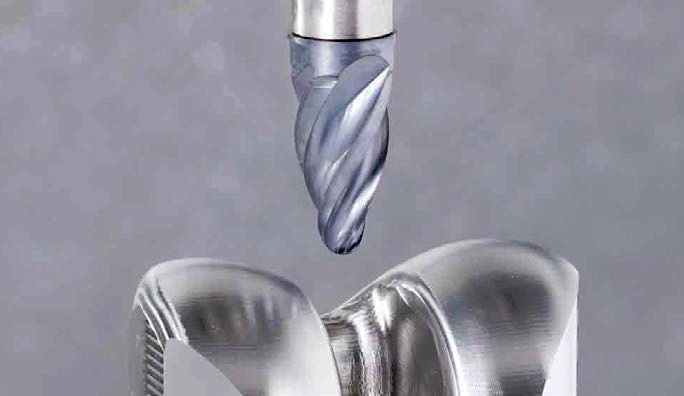

Нові монолітні керамічні кінцеві фрези, що застосовуються в аерокосмічній та інших галузях промисловості, призначені для обробки високотемпературних суперсплавів на основі нікелю (HTSA), таких як Inconel, Incoloy, Haynes тощо. Для їх виробництва використовуються передові керамічні матеріали, зокрема чорна кераміка, що армована віскерами, та SiAlON. Даний інструмент забезпечує високу якість поверхні на швидкостях до 1000 м/хв.
