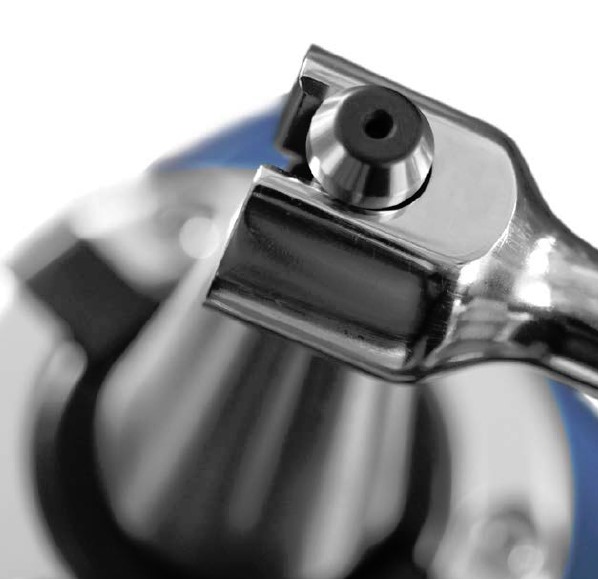

У сучасному металообробному виробництві стабільність процесу різання напряму залежить від точності та надійності кріплення інструменту у шпинделі верстата. Одним із ключових елементів у цій системі є штревель (pull stud), який з’єднує шпиндель із конусною оправкою інструменту.
Попри те, що ця деталь здається другорядною, правильне затягування штревеля має вирішальне значення для довговічності інструменту, точності обробки та продуктивності всього процесу.
При використанні оправок із конусом ISO (DIN 69871, BT, тощо), які застосовуються на більшості оброблювальних центрів (MCT), штревель забезпечує щільний контакт оправки зі шпинделем.
Недостатнє затягування — ризик послаблення з’єднання, вібрації, зриву інструменту під час роботи. Надмірне затягування — призводить до деформації конусної ділянки оправки, погіршення контакту зі шпинделем, підвищеного биття та втрати точності.
Особливо критично це для оправок з конусом 30 і 40: їхні стінки тонші, тому надлишковий крутний момент швидко викликає мікродеформації.

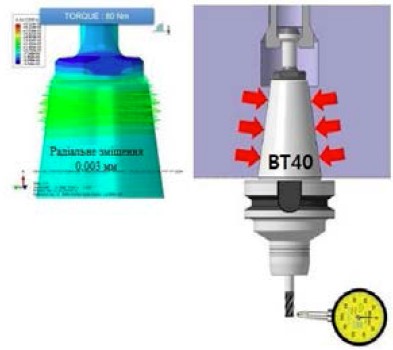

Рекомендований крутний момент — 80 Нм
•• Оптимальний контакт між конусом і шпинделем
•• Мінімальне биття інструменту
•• Висока точність обробки
•• Довший

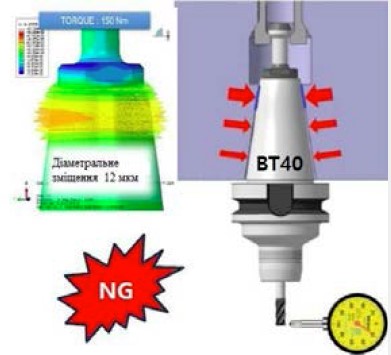

Надмірний крутний момент — 150 Нм
•• Деформація конусної частини
•• Втрата контакту та зростання биття
•• Передчасний знос ріжучої кромки
•• Зниження продуктивності різання
•• Використання звичайних гайкових ключів без контролю зусилля.
•• «Підтягування на всяк випадок» — прагнення затиснути сильніше, ніж потрібно.
•• Відсутність перевірки стану різьби штревеля та чистоти контактних поверхонь.
•• У результаті оператори часто стикаються з вібраціями, зниженням якості поверхні, підвищеним зносом дорогих інструментів — при цьому не пов’язують це з неправильним затягуванням штревеля.
•• Використовуйте динамометричні ключі для контролю моменту.
•• Дотримуйтесь рекомендацій виробника оправки (значення можуть відрізнятись).
•• Регулярно перевіряйте стан різьби штревеля та конусних поверхонь.
•• Забезпечуйте чистоту з’єднання — навіть дрібна стружка або мастило впливають на точність.
•• Навчайте персонал: культура роботи з оснащенням напряму впливає на ефективність
виробництва.
Отже, правильне затягування штревелів — дрібна, але критично важлива деталь у технологічному процесі. Використання рекомендованого крутного моменту дозволяє уникнути мікродеформацій, зберегти геометрію інструменту та забезпечити стабільну якість обробки.
Своєчасний контроль і дисципліна в обслуговуванні оснащення — це прямий шлях до економії ресурсів, підвищення продуктивності та конкурентоспроможності виробництва.
