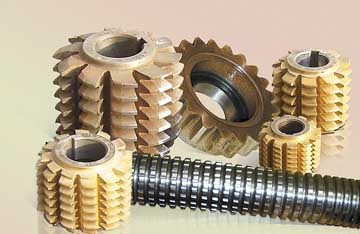

Зуборезный инструмент Чаренцеванского инструментального завода от «Техснабкомплект сервис»

For Gear-Cutting Tool Turn To «Tehsnabcomplect Service»
The only enterprise in Ukraine that supplies broaching and gear-cutting tool by Charentsevanskiy toolmaker (Armenian Republic) is «Tehsnabcomplect Service Ltd.» (Zaporozhye). The high quality of this production is the result of the use of the equipment by the famous world firms and exact observance of engineering procedure requirements. Thus, the present article covers the following issues: the foundation and development of Charentsevanskiy toolmaker, its quality management system, the description of such products as broaching tool, gear-cutting shaping cutters, hobs and end shell-milling cutters.

Единственным предприятием в Украине, поставляющим протяжный и зуборезный инструмент Чаренцеванского инструментального завода, является запорожское ООО «Техснабкомплект сервис». Высокое качество этой продукции обеспечивается применением в производстве оборудования известных мировых фирм и точным соблюдением требований техпроцесса, о чем свидетельствует сертификация системы качества на предприятии по ISO 9001:2000.

В нынешних условиях жесткой конкуренции для ООО «Техснабкомплект сервис» важнейшим критерием выживания и дальнейшего развития стало соблюдение оптимального для заказчика соотношения «цена-качество-сроки поставки». Именно такому подходу соответствует специализация предприятия — единственного в Украине, представляющего интересы Чаренцеванского инструментального завода (Республика Армения).

Завод был основан в 1964 году и сегодня является поставщиком широкой номенклатуры высокоточного протяжного и зуборезного инструмента. Имея репутацию изготовителя качественной продукции, предприятие намерено сохранить и укрепить лидирующую роль на рынке металлорежущего инструмента в СНГ. Залогом успеха является наличие высококвалифицированного персонала и оснащенность производства современным прецизионным оборудованием, средствами измерения и испытания таких фирм, как «Карр и Ко», «Клингелнберг», «Карл Цейс», «Лоренц», «Реформ», «Станкоимпорт», «Черчилл» и др. Внедрение новых, самых современных технологий изготовления инструмента позволяет предприятию уверенно смотреть в будущее.

В соответствии с программой развития Чаренцеванского инструментального завода его руководство в свое время приняло решение о разработке и внедрении на предприятии системы менеджмента качества, отвечающей требованиям международной организации по стандартизации ISO. В соответствии с договором N 106/05/2004, заключенным 26 октября 2004 года с организацией ISO consulting, на заводе было проведено соответствующее обучение кадров и внедрена система менеджмента качества по ISO 9001:2000. После проведения на ЧИЗ аудита международной независимой компании BVQI предприятию вручен сертификат N192710, который доказывает, что продукция Чаренцаванского инструментального завода соответствует строгим международным стандартам. Продукция завода представлена >инструментом для протягивания, зуборезными долбяками, червячными и насадными торцовыми фрезами.

Протяжки из быстрорежущей стали соответствуют всем техническим требованиям по ГОСТ, ОСТ и чертежам заказчиков. В их номенклатуру входит инструмент следующих типоразмеров:

круглые протяжки длиной от 300 до 1 600 мм диаметром 10–120 мм;
шлицевые прямобочные протяжки с любым числом зубьев для изготовления шлицевых соединений с центрированием по наружному или внутреннему диаметру, длиной от 350 до 1 600 мм, диаметром 12–120 мм;
эвольвентно-шлицевые протяжки в диапазоне модулей 0,8–5 мм (30–5 DР) с любым числом зубьев для соединений с центрированием по наружному или внутреннему диаметру, длиной от 350 до 1600 мм, диаметром 12–120 мм;
острошлицевые протяжки с любым числом зубьев длиной от 350 до 1 600 мм, диаметром 12–120 мм;
сборные крупногабаритные круглые и шлицевые протяжки длиной до 1800 мм и диаметром 125–250 мм;
гранные протяжки длиной от 350 до 1 600 мм и диаметром 14–90 мм;
шпоночные протяжки шириной от 3 до 50 мм, высотой от 14 до 63 мм и длиной до 1 500 мм, в том числе для изготовления шпоночных соединений в дюймовой системе размеров;
плоские протяжки для наружного протягивания с прямолинейным и криволинейным профилем шириной до 250 мм, высотой от 12 до 250 мм и длиной до 1 500 мм;
прошивки любых видов, в том числе круглые, шлицевые, плоские, пазовые и другие.

Изготавливаются долбяки зуборезные следующих типов:

прямозубые стандартные и специальные дисковые, чашечные и хвостовые, в диапазоне модулей 0,3–10 мм (80–2,5 DP), классов точности А и В по техническим условиям ГОСТ 10059-80, ГОСТ 9323-79, ГОСТ 6762-79, USAS (США), DIN (Германия), предназначенные для нарезания цилиндрических зубчатых колес, валов и отверстий шлицевых соединений с эвольвентным профилем с углом зацепления а = 12–30°;
косозубые стандартные и специальные дисковые, чашечные и хвостовые в диапазоне модулей 2,0–10 мм (12–2,5 DP) классов точности А и В, по техническим условиям ГОСТ 9323-79, USAS (США), DIN (Германия) для нарезания косозубых зубчатых колес с углом зацепления а = 12–30°.

Фрезы червячные:

стандартные и специальные, одно- и многозаходные, с различными модификациями профиля по техническим условиям ГОСТ 9324-80, DIN 3968 (Германия), ANSI (США), JIS (Япония), BS (Англия) в диапазоне модулей 0,8–16 мм (25–2,0 DP), классов точности А, В, С для нарезания цилиндрических зубчатых колес с эвольвентным профилем;
стандартные и специальные для нарезания шлицевых валов с прямобочным и эвольвентным профилем зубьев по техническим условиям ГОСТ 8027-86, ГОСТ 6637-80, DIN, ANSI;
насадные и хвостовые для нарезания червячных колес в диапазоне модулей 1–10 мм (25–2,5 DP) по техническим условиям ОСТ, DIN, ANSI классов точности А, В, С;
стандартные и специальные для нарезания зубьев звездочек к приводным цепям, колес зацепления Новикова и других неэвольвентных профилей по техническим условиям ГОСТ, OCT, ANSI, DIN.

Фрезы торцовые насадные:

мелкозубые со вставными ножами, оснащенными пластинами из твердого сплава марки ВК8 — ГОСТ9473- 80;
со вставными ножами, оснащенными пластинами по ГОСТ24359-80;
ножи запасные: ВК8 — ГОСТ9473-80, Т5К10 — ГОСТ24359-80.

Кроме того, Чаренцеванский инструментальный завод изготавливает резцы — токарные и автоматные.

ООО «Техснабкомплект сервис» Украина,
г. Запорожье, 69007, ул. Верещагина, 15.
Тел./факс: +380 (61) 289-77- 00
zakaz@tehsnab.com.ua www.tehsnab.com. ua
