СНВЭ 1.3.1/13 ОТТОМ. СВЕРХКОМПАКТНАЯ ВАКУУМНАЯ КАМЕРНАЯ ЭЛЕКТРОПЕЧЬ

СТАТЬЯ ИЗ РУБРИКИ: «ТЕРМООБРАБОТКА: ТЕХНОЛОГИИ И ОБОРУДОВАНИЕ»

Новая сверхкомпактная промышленная вакуумная камерная электропечь модели СНВЭ‑1.3.1/13‑ОТТОМ (Электропечь) предназначена для отжига, спекания, дегазации и других видов термовакуумной обработки. Она проста в эксплуатации, более компактна и энергоэффективна, чем её аналоги. В конструкции этой Электропечи реализованы последние достижения науки и техники, позволяющие повысить производительность и качество выполняемых операций.

В процессе разработки конструкции Электропечи был применен целый комплекс инновационных технических решений. Впервые полезная площадь, занимаемая Электропечью, составляет всего 1500 × 1070 мм, а все элементы собраны на едином моноблочном несущем каркасе. Для её включения в работу необходимо подвести электропитание с заземлением, а также обеспечить подвод и отвод воды для охлаждения.

Буквенно-цифровая маркировка Электропечи модели СНВЭ1.3.1/13ОТТОМ:

  • С — вид нагрева — сопротивлением;
  • Н — основной конструктивный признак — камерная;
  • В — характер среды в рабочем пространстве — вакуум;
  • Э — теплоизоляция — экранно-вакуумная;
  • 1 — ширина рабочего пространства, дм (100 мм);
  • 3 — глубина рабочего пространства, дм (300 мм);
  • 1 — высота рабочего пространства, дм (100 мм);
  • 13 — номинальная температура, ˚С, условно уменьшенная в 100 раз;
  • ОТТОМ — товарный знак украинского производителя Электропечи.

В комплект Электропечи входят:

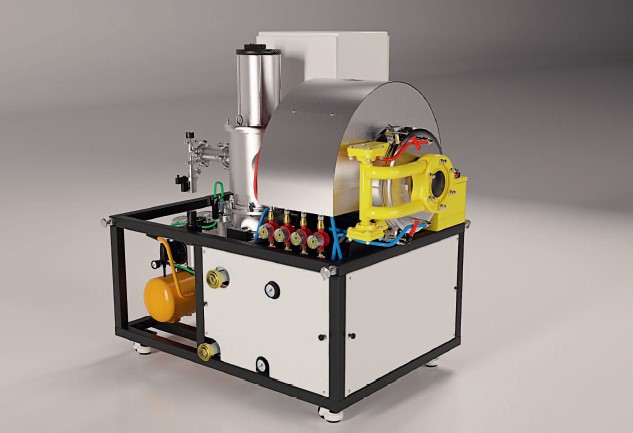

Моноблочный несущий каркас. Инновационная Электропечь модели СНВЭ‑1.3.1/13‑ОТТОМ является единым сверхкомпактным конструктивным монтажным блоком, благодаря чему Электропечь доставляется заказчику в полностью собранном и испытанном состоянии.

На место монтажа Электропечь транспортируется на собственных колесах-роликах. При размещении Электропечи на месте эксплуатации колеса-ролики трансформируются в стационарные опоры. Все системы и узлы Электропечи собираются в пределах несущего моноблочного каркаса и не выходят за его габариты, что обеспечивает максимальную компактность Электропечи. Допускается её размещение непосредственно на полу цеха без специального фундамента. В несущем моноблочном каркасе Электропечи стационарно монтируются вакуумная камера с нагревательным модулем, откачной вакуумный пост, печной трансформатор, однопроходная система водяного охлаждения, автономная пневмосистема, системы электропитания и автоматического управления, система безопасности. По каркасу ведется разводка всех коммуникаций. Конструкция моноблочного несущего каркаса удобна и безопасна.

Вакуумная система — это комплекс взаимосвязанных между собой элементов вакуумной камеры и откачного вакуумного поста, который предназначен для создания, повышения и поддержания вакуума в рабочем пространстве Электропечи. Откачной вакуумный пост агрегатируется с вакуумной камерой Электропечи.

Вакуумная камера представляет собой цилиндр, изготовленный из конструкционной нержавеющей стали, горизонтально установленный на опорные лапы и закрепленный на моноблочном несущем каркасе. Цилиндр имеет двойную оболочку, которая охлаждается водой. Кроме того, в нем выполнен загрузочный проем, а на одном из торцов расположена откидывающаяся крышка, которая крепится к цилиндрическому корпусу с помощью кронштейна и открывается влево от загрузочного проема. Её герметичность гарантируется рычажными прижимами. Все поверхности вакуумной камеры отполированы.

Откачной вакуумный пост предназначен для откачки вакуумной камеры Электропечи. Он состоит из двух конструкционных блоков. В первый входит диффузионный паромасляный насос, который обеспечивает разряжение внутри камеры Электропечи до 1,33·10–3 Па (1·10–5 мм рт. ст.). Второй — форвакуумный, на базе механического насоса, предназначен для предварительной откачки вакуумной камеры. Кроме того, в состав вакуумной системы входят запорная арматура, вакуумные трубопроводы и датчики контроля вакуума. Показания электронных датчиков, контролирующих предельное остаточное давление, а также текущее состояние (открыт/закрыт; вкл./выкл.) всех элементов вакуумной арматуры, отображается на мнемосхеме сенсорной панели оператора.

Цельнометаллический нагревательный модуль состоит из: остова, теплоизоляции нагревательных элементов, электроизоляторов, элементов крепления, подовых опор и столика для установки садки. Остов нагревательного модуля выполнен в форме цилиндра. Материал остова — полированная листовая аустенитная нержавеющая сталь марки 12Х18Н10Т. Теплоизоляция — экранно-вакуумная, выполнена из листов полированного молибдена. Нагревательные элементы, подовые опоры, столик для размещения садки и крепеж также изготовлены из молибдена. В качестве материала электроизоляторов используется термостойкая корундовая керамика.

Размеры рабочей зоны (не более): ширина 100 мм, длина 300 мм, высота 100 мм. Номинальная температура Электропечи 1300 оС. Равномерность нагрева (максимальный перепад температуры) в загруженной деталями рабочей зоне Электропечи не более ± 5 оС при установившемся тепловом режиме в диапазоне температур от 600 до 1300 оС.

Однопроходная система водяного охлаждения предназначена для централизованной подачи из системы оборотного водоснабжения предприятия воды для охлаждения всех элементов Электропечи, которые имеют температуру более 45 оС.

Система состоит из напорного и сливного коллекторов, запорной и регулирующей арматуры и рукавов, соединяющих конструктивные элементы Электропечи в одну систему водяного охлаждения. Система управления Электропечи позволяет контролировать расход воды и температуру по каждому каналу охлаждения; осуществлять непрерывный контроль и сигнализировать о наличии или отсутствии протока воды в каналах; отображать текущую температуру и сигнализировать о её превышении выше заданной.

Автономная пневмосистема необходима для подачи сжатого воздуха к исполнительным пневматическим компонентам, которые обеспечивают работу пневмоприводов. Управление пневмосистемой осуществляется через электропневматические распределители.

Автоматическая система управления построена на базе отечественного программируемого логического контроллера и его измерительных блоков, на которые получено свидетельство об утверждении типа средств измерений. Система управления обеспечивает автоматический и ручной (наладочный) режим управления Электропечью. Она регистрирует и архивирует на съемном Flash-носителе параметры процесса: температуру и остаточное давление в процессе нагрева и остывания Электропечи в электронном виде. Также параметры отображаются на дисплее сенсорной панели оператора в виде цветных графиков и таблиц, которые могут быть распечатаны на принтере. Цветной струйный принтер и компьютер с лицензионным программным оснащением входят в комплект поставки. График температуры технологического процесса задается и автоматически поддерживается контроллером.

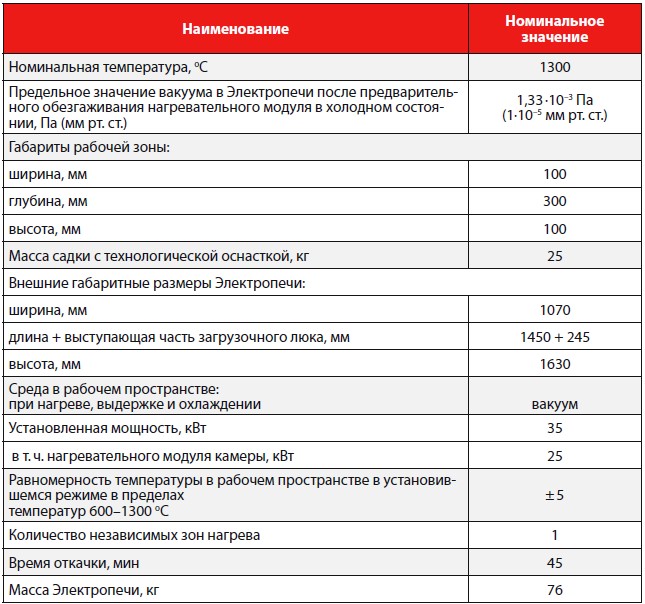

Таблица. Основные технические характеристики инновационной камерной вакуумной электропечи модели СНВЭ1.3.1/13ОТТОМ

Система электропитания. Электропитание Электропечи осуществляется от понижающего печного трансформатора и подается через провода и кабель. Они проложены в гофрированных пластиковых трубах и монтажных коробах в пределах моноблочного несущего каркаса. Кабели к токовводам нагревателей подсоединены с помощью специальных болтовых зажимов и закрыты защитными кожухами.

Система безопасности. Эксплуатация Электропечи соответствует действующим нормативным документам по технике безопасности и отвечает требованиям стандартов безопасности труда (ССБТ). Электропечь обязательно оснащается клапаном сброса давления (предохранительным клапаном) — для внештатной ситуации, когда давление газов превышает атмосферное внутри вакуумной системы.
