Новая многофункциональная вакуумная электропечь сопротивления модели СЭВЭ‑3.3/13‑ИЗГ-ОТТОМ открывает новые возможности для диффузионной сварки при бронзировании стальных деталей и термообработке инструментальных сталей.

В последние годы были разработаны новые технологии диффузионной сварки в вакууме без приложения внешнего давления, в частности в технологическом процессе «бронзирования», когда во внутреннее отверстие стальных корпусов на скользящей посадке устанавливаются бронзовые втулки, которые затем свариваются со стальным корпусом при нагреве в вакууме до определенных температур. В данной публикации описывается вакуумная печь, в которой возможна реализация новых процессов диффузионной сварки, а также имеется возможность проводить термическую обработку инструментальных сталей.

Автоматическая электропечь сопротивления элеваторная вакуумная модели СЭВЭ‑3.3/13‑ИЗГ-ОТТОМ (далее — Печь), предназначена для диффузионной сварки деталей прецизионных пар трения из высоколегированных сталей и оловянистых бронз методом термического натяжения за счет разности коэффициентов термического расширения. Возможна последующая закалка в потоке инертного газа в процессе одного цикла: диффузионная сварка в вакууме и ускоренное охлаждение в инертном газе, без разгерметизации вакуумной камеры, а также термообработка других марок инструментальных сталей, свойства которых обеспечивают параметры печи при температурах термообработки до 13000С.

Печь оснащена оборудованием в соответствии с нормами электро-, пожаро и взрывобезопасности, согласно действующим нормам и правилам в области промышленной безопасности. Система управления Печью — автоматическая. При выходе контролируемых параметров за предельно допустимые границы или перехода работы во внештатный режим Печь будет остановлена автоматически в безопасном режиме.

Печь представляет собой электротермическую вакуумную установку элеваторного типа.

 Буквенно-цифровая маркировка Печи:

С — вид нагрева — сопротивлением;

Э — основной конструктивный признак — элеваторная;

В — характер среды в рабочем пространстве — вакуум;

Э — вид теплоизоляции — экранно-вакуумная;

3 — диаметр рабочего пространства, дм;

3 — высота рабочего пространства, дм;

13 — номинальная температура, 0С, условно уменьшенная в 100 раз;

ИЗГ — исполнение с закалкой в инертном газе;

ОТТОМ — торговая марка украинского производителя электропечей.Товарный знак «ОТТОМ» является зарегистрированным торговым знаком и неотъемлемой частью буквенно-цифровой маркировки Печи, в соответствии с законами Украины.

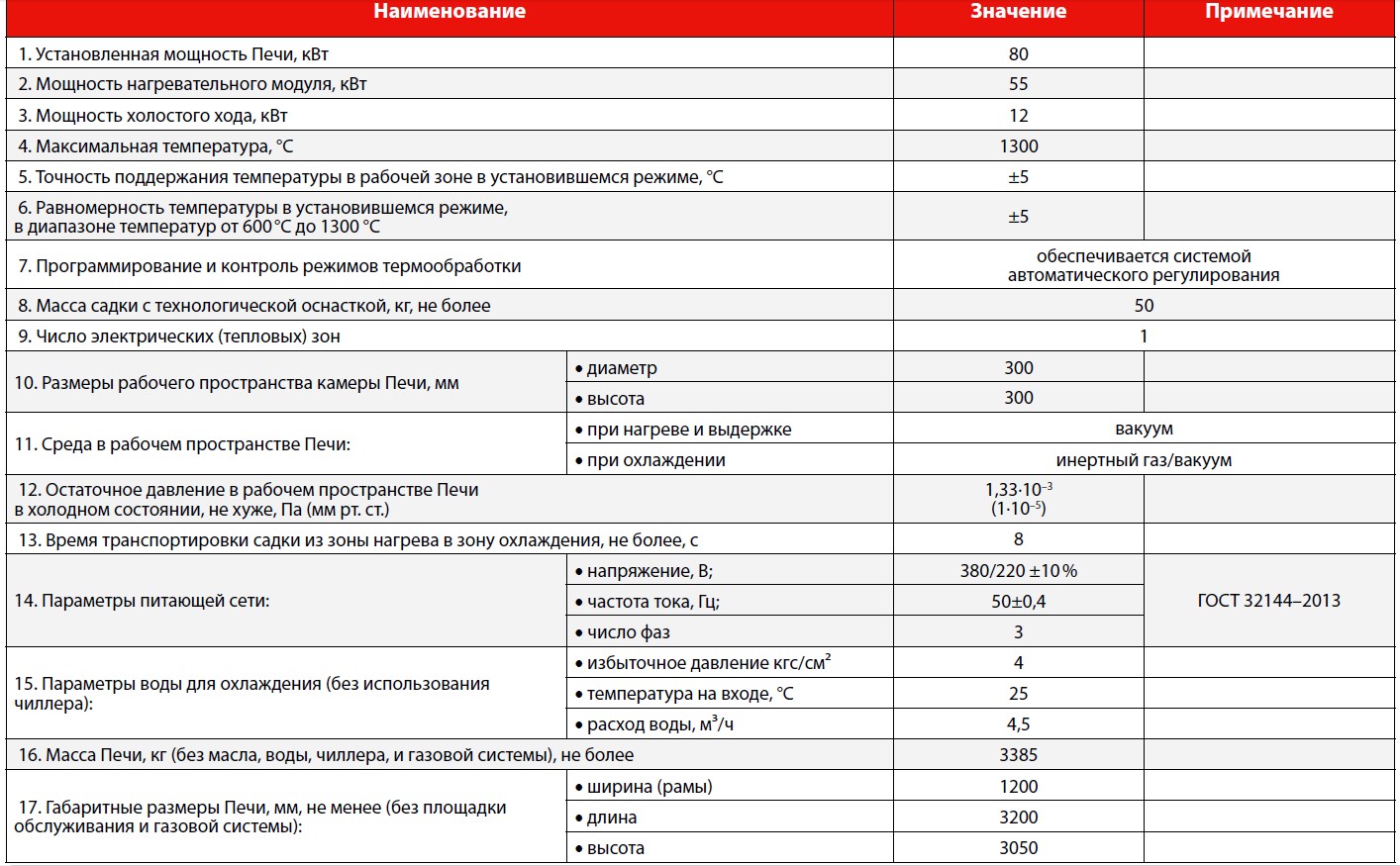

Состав Печи:

  • вакуумная камера;
  • несущая монтажная рама;
  • откачная вакуумная система;
  • система водяного охлаждения;
  • система пневматическая;
  • система ускоренного газового охлаждения;
  • система электропитания и управления.

Вакуумная камера представляет собой сосуд колонного типа, состоящий из двух секций: верхней и нижней. Верхняя секция содержит нагревательный модуль. В зону нагревательного модуля через вакуумный ввод введена рабочая термопара для измерения и управления температурой нагревателя. Во время термообработки горячая зона отсекается специальной шторкой. Камера верхней секции — двустеночная, имеет сплошную водяную рубашку. Нижняя секция — для загрузки и выгрузки садки.

Также в ней установлен ввод контрольных термопар. Кроме того, средняя секция выполняет следующие функции: охлаждение садки в вакууме или газе (аргоне) после нагрева. Для охлаждения в инертном газе используются специальные сопла в средней секции. Герметизация загрузочного люка при закрывании крышки осуществляется ручными зажимами. Средняя секция также является двустеночной и имеет сплошную водяную рубашку. Она же предназначена для размещения механизма подъема садки с садкодержателем. Нижняя секция также является двустеночной и имеет сплошную водяную рубашку Материал всех элементов вакуумной камеры — листовая конструкционная сталь. Рабочая среда в вакуумной камере — при нагреве и выдержке — вакуум, при охлаждении — вакуум или инертный газ (аргон). Также в вакуумной камере размещаются шторки.

Нагревательный модуль состоит из остова, пакета экранов, нагревательных элементов, крепежных деталей. Остов (каркасный держатель) нагревательного модуля выполнен в форме цилиндра. Материал остовы — нержавеющая сталь марки 12Х18Н10Т. Материал экранов — листовой молибден. Нагревательные элементы выполнены из молибдена.

Несущая монтажная рама выполнена как сварная конструкция из металлопроката и имеет присоединенные при помощи крепежа все технологические узлы и детали.

Все заградительные щитки установлены на легкоразъемных соединениях и обеспечивают свободный доступ ко всем узлам и механизмам, которые расположены в нижней части несущей монтажной рамы.

Откачная вакуумная система — это совокупность всех взаимосвязанных между собой элементов откачной вакуумной системы для создания, повышения и поддержания вакуума в рабочем пространстве Печи. Откачная вакуумная система агрегатируется с вакуумной камерой Печи, и обеспечивает необходимое (рабочее) разряжение в камере Печи до остаточного давления не хуже 1,33·10–3 Па (1·10–5 мм рт. ст).

Вакуумная система состоит из двух линий: форвакуумной и диффузионной. Форвакуумная линия обеспечивает откачку форвакуумными насосами камеры Печи до остаточного давления 1,33 Па (1,0·10– 2 Торр). Диффузионная линия обеспечивает откачку рабочей камеры диффузионным насосом до остаточного давления не выше 1,33·10–3 Па (1·10–5 Торр).

Система водяного охлаждения предназначена для централизованной подачи охлаждающей технической воды на все элементы Печи, которые имеют температуру выше 45°C.

Система состоит из напорного и сливного коллекторов, запорной и регулирующей арматуры и рукавов, соединяющих конструктивные элементы Печи в одну систему водяного охлаждения. В состав системы так же входят краны шаровые запорные, реле протока жидкости, манометры механические, фильтр осадочный. Напорный и сливной коллекторы подсоединяется к заводской системе водоснабжения.

Система управления Печи позволяет: контролировать расход воды и температуру по каждому каналу охлаждения; осуществлять непрерывный контроль и сигнализировать о наличии или отсутствии протока воды в каналах; отображать текущую температуру и сигнализировать о её превышениивыше заданной. На случай аварийной остановки подачи воды в системе водоохлаждения должна быть предусмотрена врезка сетевой водопроводной воды с возвратом в промышленный сантехнический коллектор здания. Краны аварийного перехода на другой вид водоснабжения Печи должны находиться в том же помещении как можно ближе к месту её расположения.

Система пневматическая с помощью сжатого сухого воздуха обеспечивает работу элементов вакуумной системы: вакуумных клапанов и привода шторок. Она установлена в нижней части Печи и закреплена  на несущей монтажной раме. Пневматическая система включает в себя: компрессор с ресивером, фильтррегулятор, коллектор, шаровый кран, вакуумные клапаны, дисковые затворы, соединительную трубку и соединительные фитинги. Элементами пневмосистемы являются поршневой компрессор с электрическим приводом и накопительный ресивер. Ресивер обеспечивает аккумуляцию сжатого воздуха и подачу его в пневматические устройства. Давление в системе регулируется как на компрессоре, так и на фильтре-регуляторе. Диапазон рабочего давления от 5 до 7 атм. Фильтр-регулятор обеспечивает фильтрацию воздуха от влаги и регулирует давление в системе в заданных пределах.

Система ускоренного газового охлаждения состоит из вакуумоплотной газодувки, газового ресивера, пневмоклапана, газового редуктора, манометра, газового трубопровода, вакуумоплотного теплообменника и монтажной рамы. Система предназначена для ускоренного охлаждения садки в вакуумной камере. Система электропитания и управления обеспечивает ручной (наладочный) и автоматический режимы работы Печи, включая её вакууммирование.

Система электропитания и управления включает в себя: шкаф управления, шкаф силовой, шкаф управления газодувки, печной трансформатор, датчики, преобразователи, соединительные провода и кабели.

Таким образом, компания «ОТТОМ» расширяет линейку инновационных вакуумных электропечей для реализации новых технологий диффузионной сварки и термической обработки инструментальных материалов.
