Благодаря шарико-винтовым парам (ШВП) компании NSK, оснащенных охлаждаемой гайкой, задаются новые стандарты точности станков с механическими приводными компонентами. Это подтверждают не только собственные испытания NSK, но и апробация, которую проводит известный производитель обрабатывающих центров — CHIRON Group. ШВП NSK способствуют достижению непревзойденного качества поверхности изделий, фрезеруемых на новых обрабатывающих центрах с ЧПУ CHIRON Group.
В результате трения в процессе перемещения гайки ШВП по винту выделяется тепло. Это может приводить к деформации винта из-за нагрева и, как следствие, к незначительным, но критическим неточностям позиционирования, что снижает качество обработки. Производители оборудования по-разному решают эту проблему, в частности применяют шарико-винтовые пары с полым валом, по которому проходит охлаждающая жидкость. Но такой способ довольно затратный, так как вращающиеся винты необходимо дооснащать поворотной муфтой.

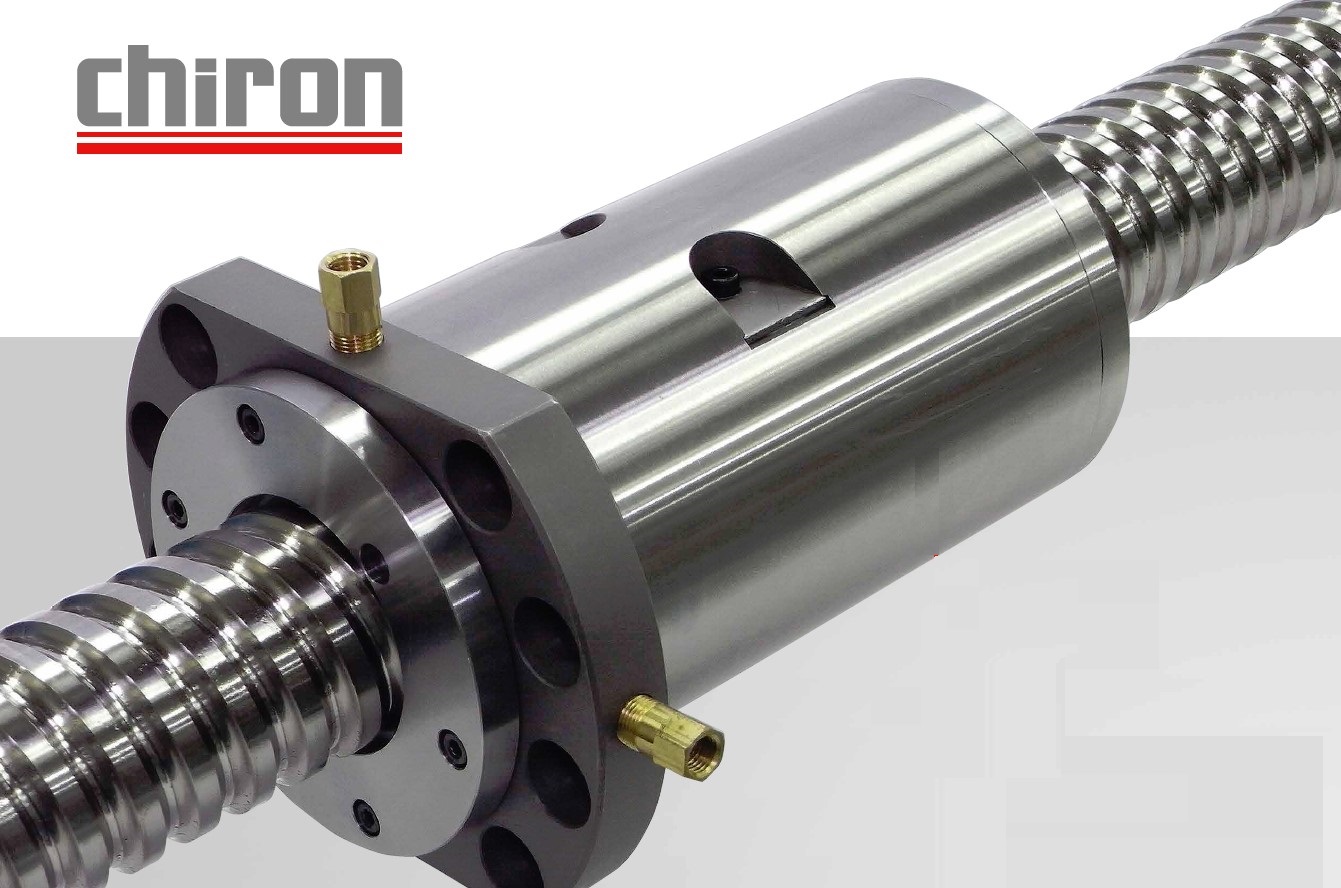

Охлаждение именно там, где оно необходимо: это базовый принцип разработки конструкции ШВП с охлаждаемыми гайками.
Фото: NSK
Международная компания CHIRON Group со штабквартирой в Тутлингене (Германия) специализируется на производстве высокоскоростных обрабатывающих центров с ЧПУ, ориентируясь на решение задач клиента «под ключ». Компания имеет торговые представительства, а также производственные и сервисные центры во всех регионах мира. Две трети выпускаемой продукции компании идет на экспорт. Основные клиенты: машиностроительные предприятия авиационно-космической и автомобильной промышленности, производители высокоточных приборов и инструментов, а также продукции медицинского назначения.
NSK Europe Ltd. — это европейское подразделение компании — производителя подшипников NSK с головным офисом в Токио, которая была основана в Японии в 1916 году и сегодня насчитывает около 30 400 сотрудников по всему миру. Продукцию и технические решения компании, поставляющей комплектующие предприятиям различных отраслей промышленности, можно найти в самых разных устройствах и механизмах. Помимо практически всех типов подшипников качения, в ассортимент продукции компании входят корпусные подшипники, системы линейного перемещения, ступичные подшипники, подшипники для трансмиссии и двигателей, а также систем рулевого управления. Компания стремится к совершенству во всех видах своей деятельности. Её цель — стать лидером отрасли благодаря качеству выпускаемой продукции. NSK идет к поставленной цели путем непрерывного совершенствования, разработки новых уникальных изделий, оптимизации производственных процессов и клиентоориентированности. В компании трудится более 4 350 сотрудников. Объем продаж европейского подразделения в 2020 финансовом году превысил 792 миллиона евро.
Новый подход предполагает охлаждение гайки непосредственно в точке выделения тепла, что устраняет потребность в особой конструкции винта. Еще одно ключевое преимущество: тепло, выделяемое в ШВП, не рассеивается внутри станка. Это важно, так как любое тепловое воздействие на узлы станка может также нарушить размерную стабильность. Полученные результаты исследований доказали, что охлаждение гайки позволяет повысить качество поверхности обрабатываемых деталей.
Инженеры NSK разработали конструкцию гайки таким образом, чтобы в результате охлаждения ШВП не происходило негативного воздействия на её технические характеристики. Достижение данной цели подтверждают испытания на усталостную прочность, проведенные в Технологическом центре NSK.
Компания CHIRON Group, с которой NSK сотрудничает много лет, также подтвердила эти результаты на практике. Благодаря использованию шарико-винтовых пар NSK с охлаждаемыми гайками обрабатывающие центры CHIRON серий 16 и 22 функционируют с исключительно высокой точностью, что упрощает позиционирование, повышает точность и качество обрабатываемой поверхности. Кроме того, ШВП, применяемые в указанных сериях станков CHIRON, оснащены высокоэффективными уплотнениями NSK X1, которые защищают гайку от внешних загрязнений и значительно дольше удерживают смазку внутри неё.
NSK планирует и дальше сотрудничать с CHIRON Group и продолжать оптимизацию технологии прицельного охлаждения шарико-винтовых пар. Такое сотрудничество поможет разработчикам еще лучше изучить ШВП и их влияние на производительность станков.

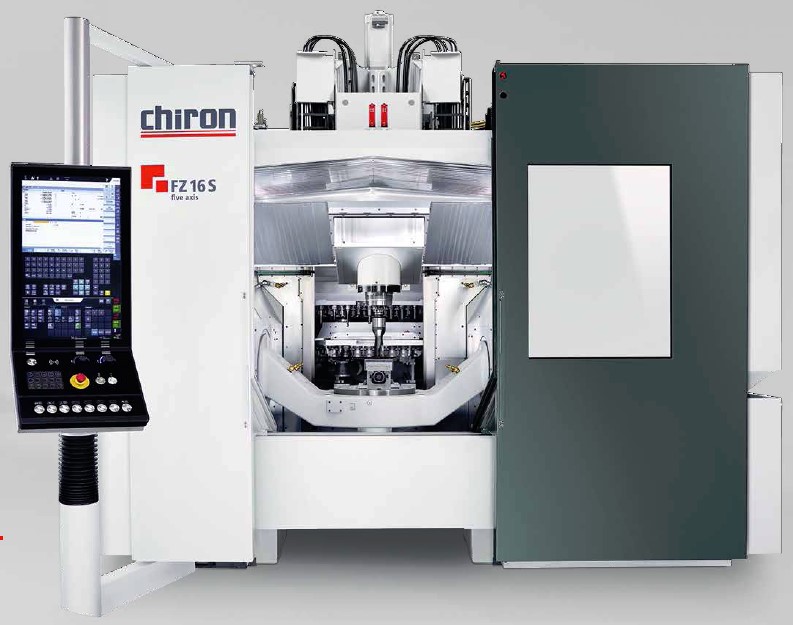

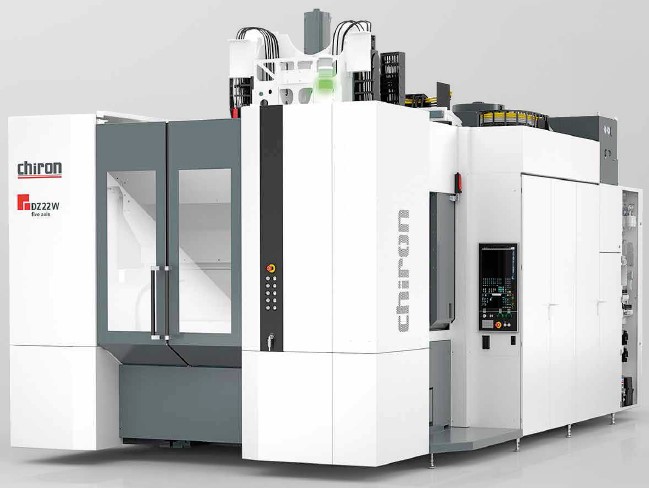

Высокоточные пятиосевые обрабатывающие центры с ЧПУ: ChironFZ16 S и DZ22 W.
